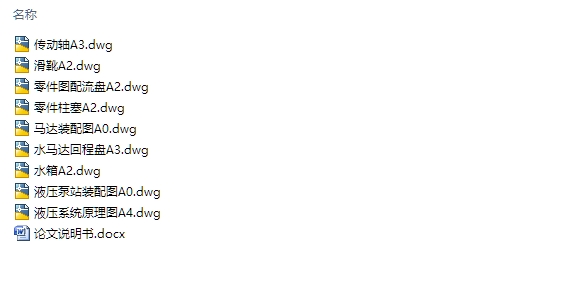

低压小流量水马达及系统设计(含CAD零件装配图)(论文说明书18000字,CAD图纸9张)
LOW PRESSURE SMALL FLOW WATER MOTOR AND SYSTEM DESIGN.
摘要
现代社会开始发展新的技术和新的材料,世界的科研人员开始重视水压力传动技术,对液压传动中水压元件的研制,似乎成为了传动技术开发的主要方向。在液压传动中马达是一种执行元件,它的功能是把泵提供的压力能转变为机械能。
定制的水马达市场上基本买不到所符合的,根据某食品厂的定制需求(轴向柱塞式水压马达的工作压力 ,马达的排量为 )。需要自己设计出所符合要求的系统,根据所给定的参数,来设计整个系统马达和泵站以及辅助元件的各项数据。
工作介质水或油马达的结构基本差不多,所以水马达的设计是基于油马达来设计。按照工作介质的不同去设计马达及泵的输入输出值,给定的工作压力和排量选择辅助元件以及水箱。最后在装配完整后要试运行,保证系统的完整可靠。全部完成后书写说明书。
关键词 水液压;水马达;泵站;结构设计
Abstract
Started to develop new technology and new material in modern society, the researchers began to attach importance to water pressure transmission technology, the development of hydraulic components in the hydraulic transmission, seems to be as the main direction of the transmission technology development. The motor is an actuator in the hydraulic transmission, and its function is to turn the pressure provided by the pump into mechanical energy.
[资料来源:http://think58.com]
The customized water motor market can hardly be purchased, according to the customized demand of a food factory (the working pressure of the axial piston type hydraulic pressure motor is , and the displacement of the motor is ). It is necessary to design the system that meets the requirements, and design the data of the whole system motor and pump station and auxiliary components according to the given parameters.
The structure of the working medium water or oil motor is basically the same, so the design of the water motor is based on the oil motor. Design the input and output value of the motor and pump according to the different working medium, and select auxiliary components and water tank for the given work pressure and displacement. Finally, after the assembly is complete, the test run will be conducted to ensure the integrity of the system. Complete the written instruction manual.
Keywords Hydraulic of water Water motor pump station Structural design
[资料来源:www.THINK58.com]
目 录
摘要 I
[资料来源:http://think58.com]
Abstract II
1 绪论 1
1.1 研究背景及意义 1
1.2 国内外研究现状 3
1.2.1 国外研究情况 3
1.2.2 国内研究情况 5
2 设计并计算柱塞式水液压马达 6
2.1水马达结构的确定 6
2.2 确定水马达的专用零件材料 7

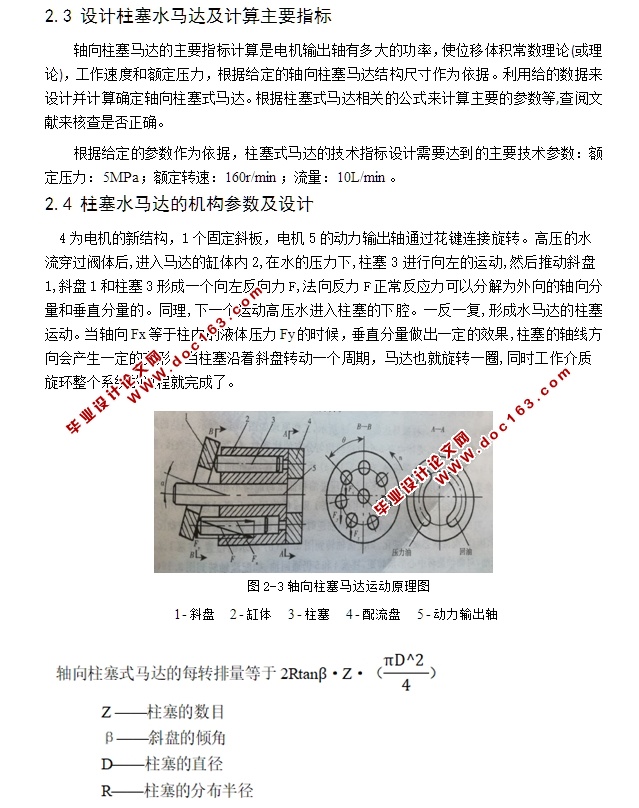

2.3 设计柱塞水马达及计算主要指标 9
2.4 柱塞水马达的机构参数及设计 9
2.4.1 设计并确定柱塞数目Z与斜盘倾角β 10
2.4.2设计柱塞直径 11
2.4.3确定滑靴的尺寸 14
2.4.4 设计马达轴及尺寸 15
2.4.5 设计斜盘的尺寸 18
2.4.6 设计配流盘 19
3 泵站的设计 21
3.1 液压系统的技术要求 21
3.1.1 系统的工况控制要求以及基本参数 21
3.2 水压泵站的设计基本原理与要求 21 [资料来源:www.THINK58.com]
3.3 绘制系统图 22
3.3.1 确定基本系统图方案 22
3.3.2 绘制并完善液压系统图 23
3.4 液压系统性能验算 25
3.5 液压系统装置的总体布局 27
3.5.1 液压阀的配置形式 28
3.5.2 设计集成阀块 28
3.5.3 液压零件的质量检查 28
3.6 液压泵站的使用与检查 30
3.6.1 日常使用中的注意事项 30
3.6.2 定期点检 30
4 液压辅助元件的选用以及设计 33
4.1确定液压泵的驱动电机 33
4.3 确定过滤器 35
4.4管道尺寸的确定 36
4.4.1管道尺寸的确定 36
4.5水箱的设计要点 37
4.6 水箱容量的确定 37
5总结和展望 39
5.1 总结 39
5.2 工作展望 39
致谢 40
参考文献 41 [资料来源:www.THINK58.com]
