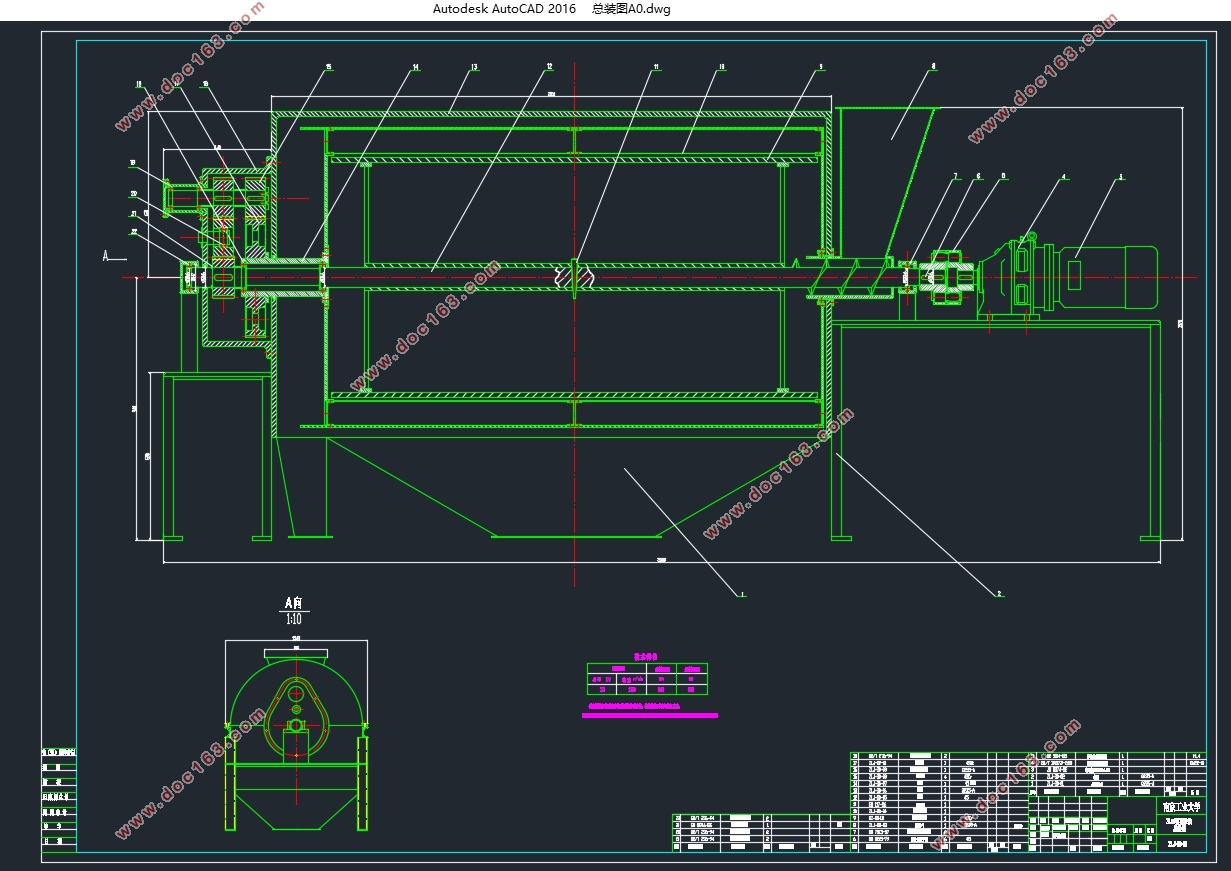

ZL50型整粒机(含CAD零件图装配图)

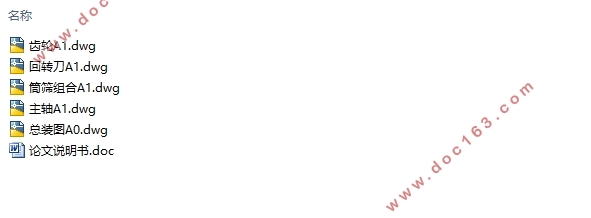

ZL50型整粒机(含CAD零件图装配图)(论文说明书10000字,CAD图5张)
摘 要
本文是关于整粒机的设计说明。最近几年，我国粉体工业发展飞快，分体工程在化工、食品、冶金、采矿、贮运等诸多领域得到广泛的应用，在这个大背景下，粉体加工技术越发显得重要。比较详细的介绍了粉体工程的发展与粉体研究的目的。粉体工程是典型交叉学科，既存在于传统行业，有包含在纳米粉体等高新技术领域，涉及面非常广。第三章是ZL50型整粒机的设计计算。整粒机是一个新概念，它是把破碎机与筛分机结合在一起，开发出来的一种多功能一体化的粉体机械。整粒机的工作有两个方面，物料的破碎作业和筛分作业。ZL50型整粒机的工作原理是物料先从进料漏斗进入机体，经螺旋传动装置被送进具有破碎功能的功能模块，并在筛分模块的作用下，当物料达到一定的粒度后，从出料口排出。本毕业设计就是我对整粒机的认识和研究，并设计出ZL50型整粒机的总体结构，完成整粒机的相关计算。
关键字：整粒 破碎 筛分

ZL50 grain of machine
ABSTRACT
This paper is about the design of the whole machine.In recent years, rapid development of China powder industry, engineering in chemical industry, food, metallurgy, mining, transportation and other fields are widely used, in this context, powder processing technology becomes more and more important. More detailed introduces the purpose of powder engineering development and powder research.The development of powder engineering and the purpose of powder research are introduced in detail.Powder engineering is a typical cross subject, which exists in the traditional industries, there are contained in the nano powder and other high-tech fields, involving a very wide range.The third chapter is the design and calculation of ZL50 type granulator.The whole classifier is a new concept, it is the crusher and sieving machine together, developed a multifunctional integrated powder machinery.The whole machine work has two aspects, crushing and screening materials.Working principle of ZL50 type granulator is material first from the hopper into the body, the screw driving device was sent to have broken up the function module, and under the role of sieving module. When the material reaches a certain size, from discharging mouth eduction.This graduation design is my understanding and research of the whole machine, and design the overall structure of the ZL50 type granulator, complete the relevant calculation of the whole cutter. [资料来源：http://think58.com]
Keywords: Finishing granuleCrushing screening

根据设计题目ZL50型整粒机，其生产能力为700～800Kg/h，能24小时连续生产。
3.1 整粒机的工作原理及结构

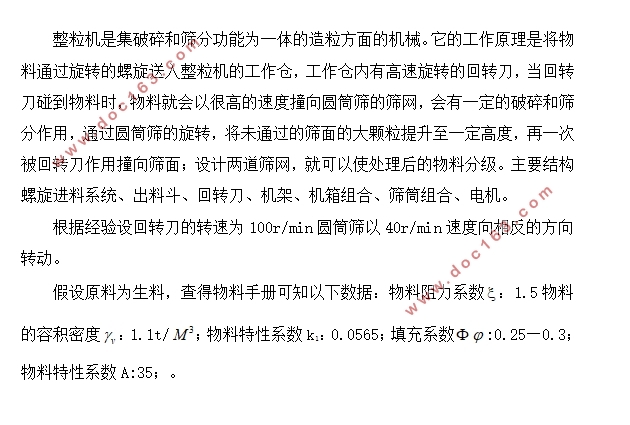

整粒机是集破碎和筛分功能为一体的造粒方面的机械。它的工作原理是将物料通过旋转的螺旋送入整粒机的工作仓，工作仓内有高速旋转的回转刀，当回转刀碰到物料时，物料就会以很高的速度撞向圆筒筛的筛网，会有一定的破碎和筛分作用，通过圆筒筛的旋转，将未通过的筛面的大颗粒提升至一定高度，再一次被回转刀作用撞向筛面；设计两道筛网，就可以使处理后的物料分级。主要结构螺旋进料系统、出料斗、回转刀、机架、机箱组合、筛筒组合、电机。
根据经验设回转刀的转速为100r/min圆筒筛以40r/min速度向相反的方向转动。
假设原料为生料，查得物料手册可知以下数据：物料阻力系数 ：1.5物料的容积密度 ：1.1t/ ；物料特性系数k1：0.0565；填充系数  :0.25—0.3；物料特性系数A:35；。


摘 要    1
ABSTRACT    2
第一章  引言    4
1.1 粉体工程的发展和原因    4
1.1.1 粉体技术的发展    4
1.1.3 粉体研究的内涵    4
第二章 粉体基础理论    5
2.1粒度特性与粒度分析    5

2.1.1 单个颗粒的粒径和形状表示方法    5
2.1.2 粒群的平均直径和颗粒群的堆积性质    7
2.1.3 粒度组成特性的表示方法    7
2.1.4 粒度测定方法    12
2.2粉体力学    12
2.2.1 二向应力状态的应力分析    13
2.2.2 应力极限    14
2.2.3 粉体的摩擦特性    15
2.2.4粉体的内摩擦角    16
2.2.5安息角、壁面摩擦角和滑动摩擦角    16
第三章ZL50型整粒机计算说明    17
3.1 整粒机的工作原理    17
3.2 圆筒筛半径的确定    17
3.3 圆筒筛的功率的计算    18
3.4 破碎部分回转刀的参数计算    19
3.5 破碎部分的功率的计算    20
3.6 螺旋直径的确定    20
3.7 螺旋轴的功率    21
3.8 齿轮传动部分效率的估算    21
3.9 所有部分功率的估算    21
3.10 轴的选择与校核    22
3.11 轴的强度校核    28
3.12 轴承的校核与定位    30
3.13 减速器与电机的选择    31
3.14 ZL50型整粒机的结构设计    31
结语    31
参考文献    32
致谢    33
