MQ5070单臂架门座起重机总体及运行机构设计(含CAD零件图装配图)

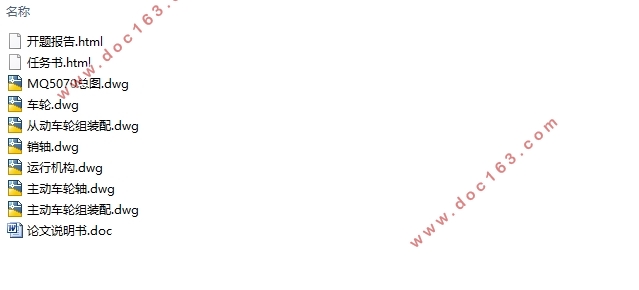

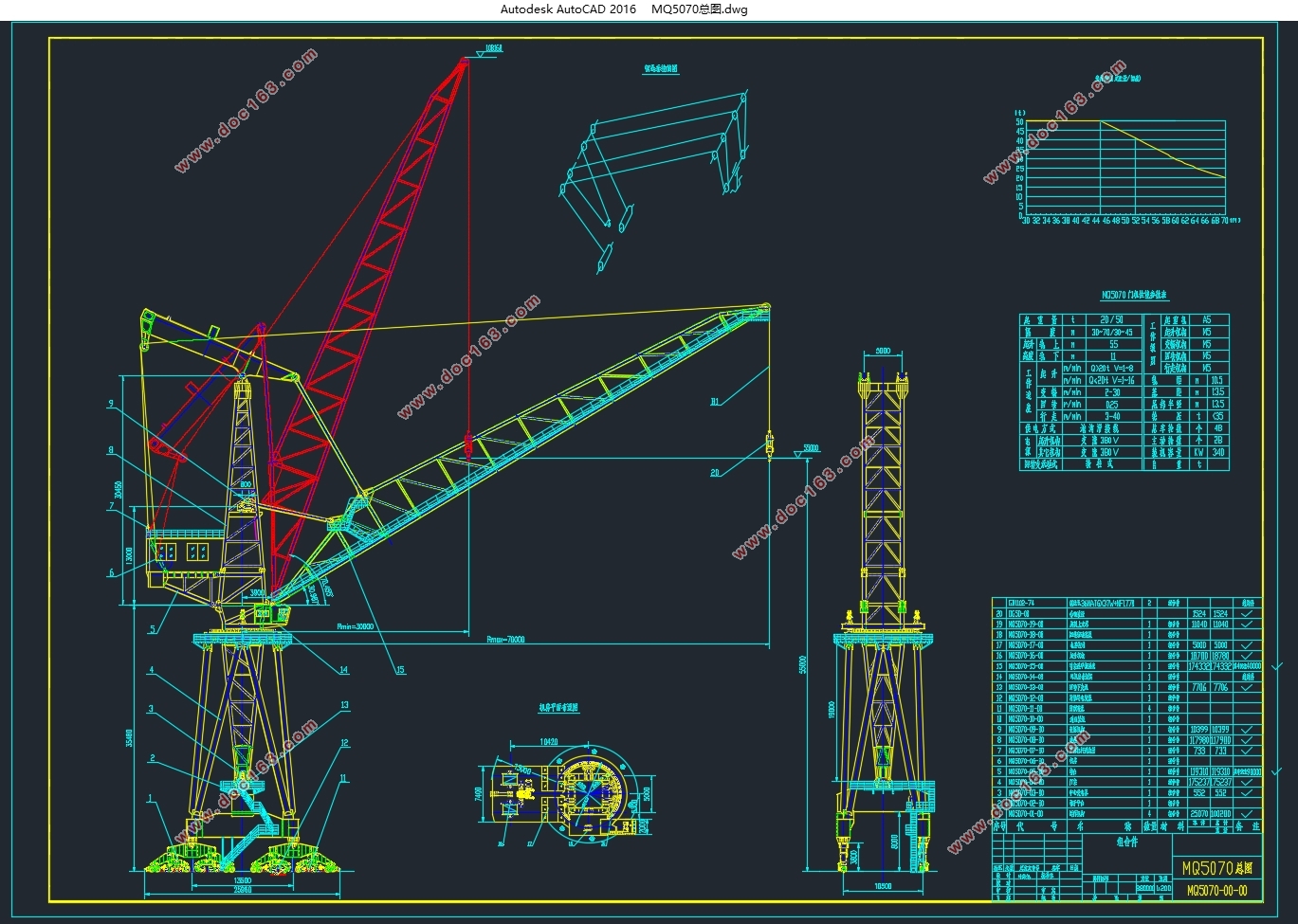

MQ5070单臂架门座起重机总体及运行机构设计(含CAD零件图装配图)(任务书,开题报告,论文说明书21000字,CAD图纸7张)
摘  要
近年来，伴随我国综合国力的不断进步，我国的起重机机械设备得到了飞跃的发展。门座式起重机作为造船厂的起重机械设备进行装卸、搬运和堆码作业。门座式起重机作业能力高效，建设费用较低，机动性好，较强的通用性等优点。基于优点使其广泛应用于造船厂。而运行机构直接影响整机运行的稳定性，则显得十分重要。
本文以MQ5070门座起重机为例，叙述了门座起重机总体设计的一般流程，同时对其运行机构进行了简单的设计计算，因此给出了总体及运行机构的CAD图纸。结论证明本文确定的门座起重机全部各项参数，可以通过整机稳定性验算，运行机构所选择的驱动方式、电动机、减速器和车轮组符合要求。
关键词：门座起重机；运行机构；总体计算

Abstract
In recent years, as China's comprehensive national strength and progress, our crane equipment has made remarkable achievements. Gantry crane is used as lifting equipment for shipyard to carry out loading and unloading, handling and stacking operations. It has an efficient operating capacity, low-cost construction cost, flexible, versatile and so on. These advantages make the gantry cranes has been widely used at the shipyards. Stability of operation of the machine related to run institutions, then it is very important.

This paper takes the MQ5070 portal slewing crane as an example to describe the general process of portal slewing crane’s design, and at the same time, we make a ordinary design of the traveling mechanism. So we give the CAD drawings of the crane and the traveling mechanism. The result reveals that the stability of the crane can meet the requirements by all the parameters identified herein. The motor, driven approach reducer and wheel group in the traveling mechanism meet the requirements.
Key Words：portal slewing crane; traveling mechanism; load computation.

港口MQ5070门座起重机总体设计
2.1 性能参数
在建筑施工中，物资、构件的转运，设备的安装等离不开起重机，起重机根据使用区域和性能分为很多种[1]。本次设计的MQ5070门座起重机主要性能参数见表2.1[2]。
表2.1 主要性能参数表
项目名称    性能参数
起重量    50t/45m，20t/70m
工作幅度    最大幅度：70m
    最小幅度：30m
起升高度    轨上：55m
    轨下：11m
机构工作速度    起升机构：8m/min
    变幅机构：30m/min
    回转机构：0.25r/min
    运行机构：40m/min
机构工作级别    起升机构：M5
    变幅机构：M5
    回转机构：M5
    运行机构：M5
    整机：A5
基距/轨距    13.5/10.5m
工作状态最大风压    0
非工作状态最大风压    0
工作时最大轮压    350kN
轨道型号    QU80
电源    380V/50Hz


[资料来源：http://THINK58.com]

目  录
第1章 绪论    1
  1.1 目的及意义    1
  1.2 研究的基本内容、目标、拟采用的技术方案及措施    2
第2章 港口MQ5070门座起重机总体设计    3
  2.1 性能参数    3 [版权所有：http://think58.com]
  2.2 确定主要工作机构和金属结构的形式    3
    2.2.1 确定主要工作机构形式    4
    2.2.2 金属结构选型    10
  2.3 载荷的计算    11
    2.3.1 自重载荷    12
    2.3.2 额定起升载荷    12
    2.3.3 垂直运动引起的动载荷    12
    2.3.4 变速运动引起的载荷    15
    2.3.5 坡道载荷    16
    2.3.6 风载荷    16
    2.3.7 碰撞载荷    23
    2.3.8 试验载荷    23
  2.4 轮压的计算    23
  2.5 整机抗倾覆稳定性计算    27
    2.5.1 检验原则及方法    27
    2.5.2 验算工况、载荷系数及组合    27

    2.5.3 基本稳定性    28
    2.5.4 动态稳定性    30
    2.5.5 非工作状态下的最大风载荷    31
    2.5.6 起重机突然卸载时的稳定性    33
第3章 运行机构设计及计算    34
  3.1 概述    34
  3.2 运行机构总体方案    34
  3.3 运行支承装置的设计    34
    3.3.1 均衡装置    34
    3.3.2 车轮    34
    3.3.3 轨道    37
  3.4 运行驱动装置的设计    38
    3.4.1 计算稳态运行阻力    38
    3.4.2 选择电动机    39
    3.4.3 选择减速器    42
    3.4.4 选择制动器    44
    3.4.5 打滑验算    45 [来源：http://think58.com]
第4章 环保与经济性分析    46
第5章 总结与展望    46
  5.1 毕业设计总结    46
  5.2 个人回顾与展望    46
参考文献    47
附录一 文献检索    48
致  谢    54
