红薯收获机的设计与仿真(含CAD零件装配图,PROE三维图,附答辩)

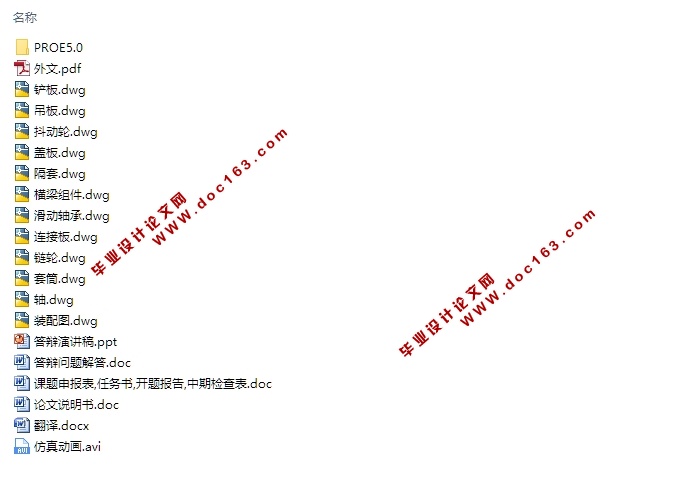

红薯收获机的设计与仿真(含CAD零件装配图,PROE三维图,附答辩)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文说明书11700字,CAD图纸12张,PROE三维图,仿真动画,答辩PPT)
DESIGN AND SIMULATION OF SWEET POTATO  HARVESTER
摘要
本说明书设计了4tu-2型红薯收获机的收集和分离系统，并对机器开挖的主要部件和器官进行了系统的设计。
红薯收获机的总体设计：传动装置，分离装置和挖掘装置。传动装置由通用联轴器和链条传动机构组成，分离装置的分离是通过将分离杆从连杆系统分离而将脂肪从支架杆和底板料仓中分离出来;挖掘由独立的刀片，固定板和角度调整机构组成。
该机器的结构主要由拖拉机减速器，摆动轮，电动机，平台，挖掘机，传动链和地轮组成。拖拉机通过减速器和连接轮中的负载轮驱动能量传输，这导致链条，促进分离单元的移动，将挖出的红薯运送到收集和分离的箱子通过摇摆轮的作用，将红薯和碎石分开。
关键词： 红薯收获机；拖拉机；

Abstract
This article designed the collection and separation system of the 4tu-2 sweet potato harvester, and systematically designed the main components and organs of the machine excavation.

Overall design of sweet potato harvester: The general structure is divided into transmission, separation and excavation devices. The transmission consists of a universal coupling and a chain transmission. Separation of the separation is achieved by separating the separation rod from the linkage system to separate the fat from the support rod and the bottom plate silo; excavate the independent blade, the fixing plate and Angle adjustment mechanism.
The structure of this machine is mainly composed of tractor reducer, swing wheel, motor, platform, excavator, drive chain and ground wheel. The tractor drives the energy transmission through the reducer and the load wheel in the connecting wheel, which causes the chain, facilitates the movement of the separation unit, transports the excavated sweet potato to the collecting and separating box and separates the sweet potato and the gravel by the action of the swing wheel.
Key words sweet potato harvester  The tractor  Sweet potato  Mechanical desig [资料来源：http://www.THINK58.com]

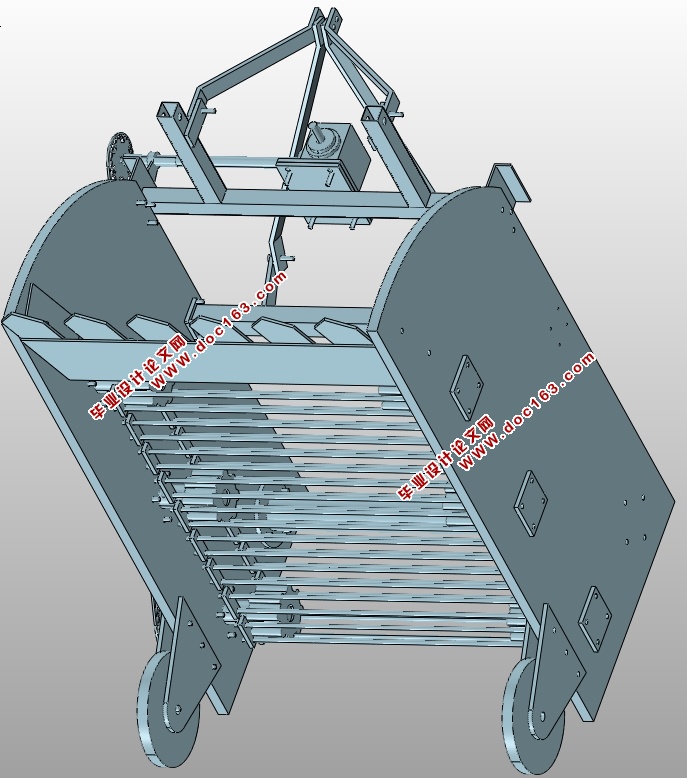

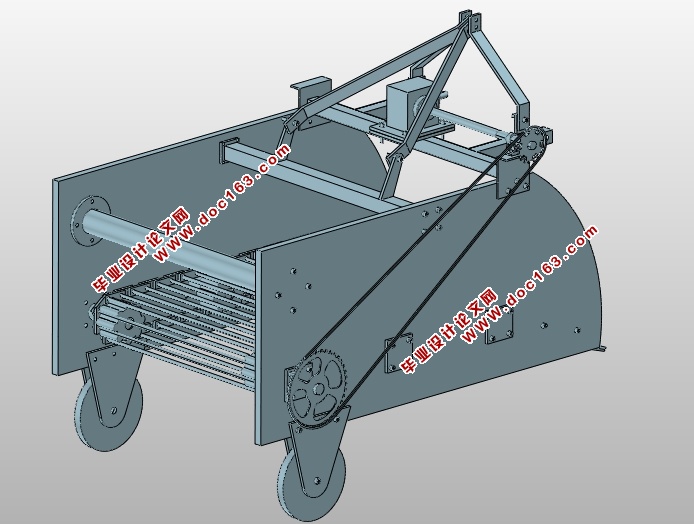

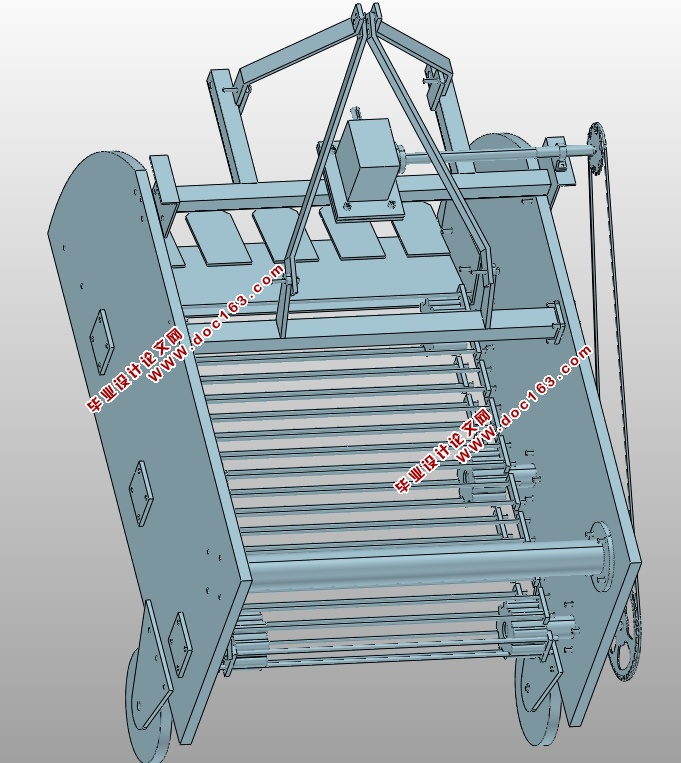

本说明书设计的红薯挖掘机，它是由一架功率为75-105马力的拖拉机带动工作的，需要工作时就用链子连接，不用时直接分开，简单方便。它的主要结构：挖掘铲，机身，支架，拨动盘，传送链，链轮，减速箱等。其中减速箱安装在机器的顶端，由吊板和支架固定，两侧机身用支撑杆平衡再用四个螺栓紧固，从减速箱中安装传动轴，传递动力，轴上套用齿轮，采用链传动，大齿轮上在安装拨动盘，输送链套在拨动盘上。由减速箱传出动力，中间经过链传动，再传到拨动盘上，最终到达输送链上。此时，挖掘铲挖出的红薯运送到输动链上，经过输送链的来回转动，把挖出来的红薯、泥土、杂石来回抖动，去除杂质，留下红薯 ，从而达到设计的效果。

工作原理
收获机由拖拉机带动进行工作，拖拉机输出的动力由传动轴传递到收获机，动力在经过链轮，带动链条，传到拨动盘上，拨动盘带动传送链进行工作。收获机向前行驶时，挖掘铲深入泥土，将埋在泥土里的红薯挖出来，输送到输送链，通过输送链上的抖动轮，将挖出来的红薯，泥土和石头分开，最后只剩下红薯在输送链上，经过输送链的下一个来回转动，把红薯单独的放在一起 。
2.3主要参数
收获机的主要参数见表1所示：
表1 收获机的主要参数 [资料来源：THINK58.com]
机器的宽度    2m
机器的高度    2.5m
挖掘的深度    0.2m
机器的功率    75-105hp
2.4传动比及减速箱的设计
机器的功率：75-105hp=55.125-77.18kw
机器输送轴的转速540r/min
总传动比
减速器的传动比   链轮的传动比
根据收获机的要求，选取YND系列的一级减速箱。


[来源：http://think58.com]

[版权所有：http://think58.com]

目      录
摘要    I
Abstract    II
目      录    III
1 绪论    1
1.1红薯的种植及收获状况    1 [来源：http://think58.com]
1.2国内外红薯收获机概况及发展现状    1
1.2.1国外红薯收获机概况及发展现状    2
1.2.2国内红薯收获机概况及发展现状    4
1.3课题研究意义    5
1.4研究内容    6
1.5 研究方法    6
2 红薯收获机总体方案的设计    8
2.1整体布局的设计    8
机器的传动图：    8
2.2工作原理    8
2.3主要参数    9
2.4传动比及减速箱的设计    9
3  机械传动设计    10
3.1计算功率    10
3.2链传动比    10
3.3链传动的设计    10
3.3.1设计的要求    10
3.3.2过程计算    10
3.4轴的设计    12
3.4.1链轮的转矩    12
3.4.2轴的材料    12
3.4.3轴最小直径的计算    12
3.5轴的校核    13

[来源：http://think58.com]

3.6 键的校核    14
3.7 轴承的校核    14
四 主要部件的设计    16
4.1 挖掘部件的设计    16
4.2 挖掘铲的设计    16
4.3挖掘装置的设计    16
4.3.1挖掘铲的构成    16
4.3.2挖掘铲的设计    17
4.4 机器分离部件的设计    18
4.5 机架与车轮的设计    18
4.5.1 机架的设计    18
4.5.2 车轮的设计    19

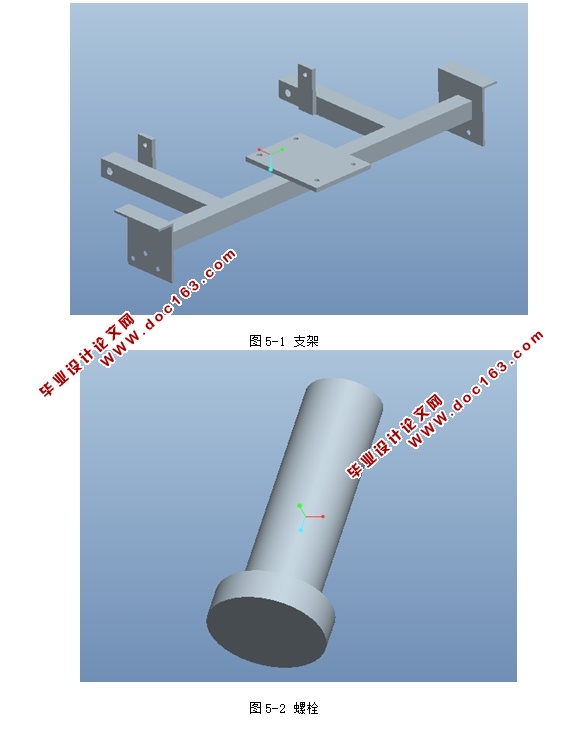

第五章 三维图的建模与仿真    20
5.1机械传动的设计    20
5.2链传动的设计    22
5.3车轮的设计    24
5.4机身的设计    25
5.5总体设计    26
结论    27
致谢    28
参考文献    29
