手推式草坪修剪机的设计(含cad零件图和装配图)

共2页:

[资料来源：http://www.THINK58.com]

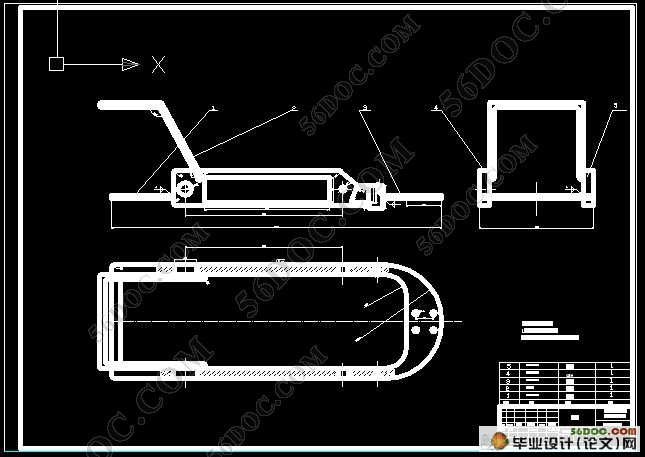

手推式草坪修剪机的设计(含零件图和装配图)(含选题审批表,任务书,开题报告,中期检查表,论文说明书8000字,CAD图纸10张)
摘 要：本文讲述了国内外草坪修剪机的现状，在现有草坪修剪的基础上，针对现有草坪机体积大，噪音大，功耗大等缺点提出了环保型手推式草坪修剪机的总体设计方案。设计了该机的主要结构，传动路线以及对各主要零件进行了校核，能完成高度为20~60mm草坪的修剪，该机最大的特点就是环保节能，结构紧凑小巧，能调节剪草高度，操作方便。
关键词：手推式；草坪修剪机；设计；环保

Hands push-type lawn pruning design
Abstract：This article said the domestic and foreign lawn cropper’s present situation，in the existing lawn cropper’s foundation ，in view of the existing lawn, there are some problems, suchas the machine volume was big, the noise was big, the power loss was big, and so on shortcomings propsed the environmental protection hand pushed the type lawn cropper’s overall project design. It designed this machine primary structure, the transmission route,as well as carried on the examination to each major parts, it can trim the lawn’s height of 20mm~60mm. This machine’s most major characteristics is the environmental protection energy conservation, the structure compact exquissite, and it can adjust cuts the grass altitude,and theease of operation.

[来源：http://www.think58.com]

Key words: hands push-type; lawn cropper;design; environmental protection

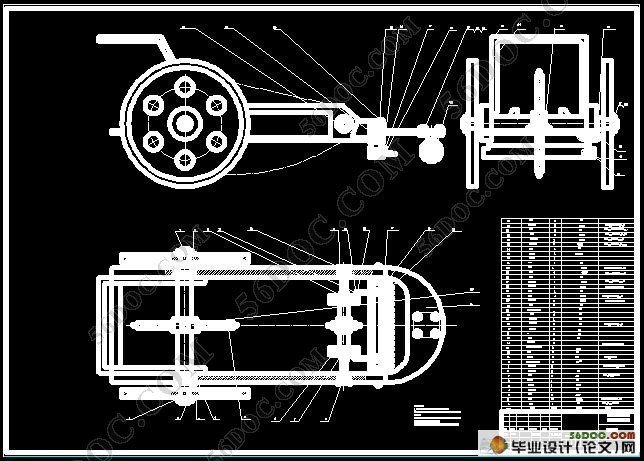

传动路线
手推式草坪修剪机的传动路线，由人推动的动力经过传动机构传递到链轮轴上，经过链轮增速机构增速，再经过运动转换机构将动力传递到执行机构上从而带动刀片往复运动。

传动机构的设计

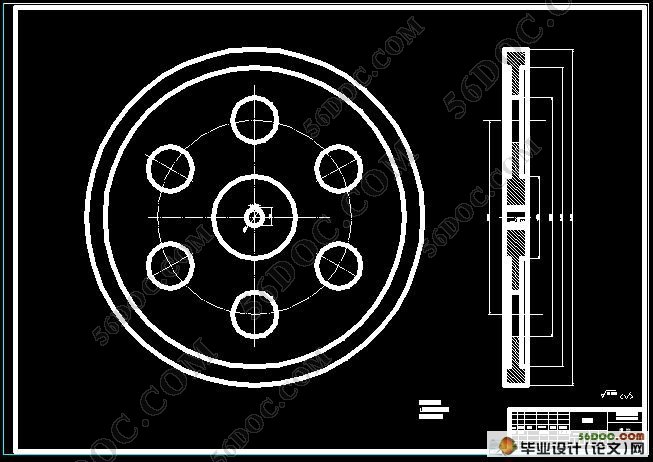

传动机构主要指后轮，他把人的推力传递到增速机构的后轮轴及凸轮轴。
链传动的优缺点：
（1）与摩擦型的带传动相比，链传动无弹性和整体打滑现象，因此能保持准确的平均传动比，传动效率高；又因链条不需要像带那样张的很近，所以作用在轴上的径向压力较小。
（2）与齿轮传动相比，链传动的制造与安装精度要求较低，成本也低，在远距离传动时，其机构比齿轮传动轻便的多。
（3）链传动的主要缺点就是不宜在载荷变化很大，高速和急速方向的传动中。
由于，手推式草坪修剪机不需要很高的速度，所以其缺点影响不是很大。所以传动选择链传动。

增速机构的设计
1选定传动类型，齿数和精度等级。
（1）根据传动方案，选取链轮传动
（2）草坪修剪是一种农业机械，速度不是很高，所以选择8级精度。
（3）链轮的材料选择：链轮要具有足够的耐磨性和强度。由于小链轮轮齿的啮合的次数比大链轮多，所受冲击也较大，故小链轮的采用较好的材料制造。由于没有剧烈冲击，根据 都选可用40cr ，热处理淬火，回火。 [资料来源：http://think58.com]

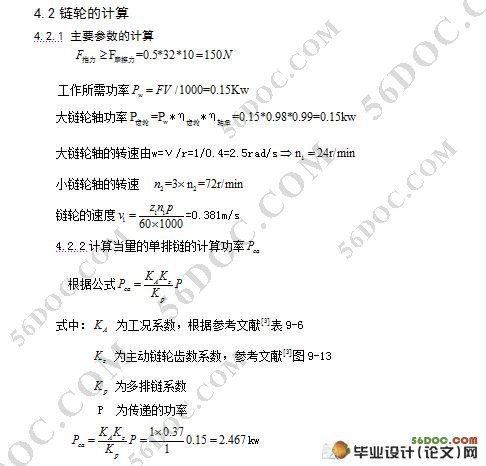

2链轮的计算
主要参数的计算
工作所需功率
大链轮轴功率
大链轮轴的转速
小链轮轴的转速
链轮的速度 =0.381m/s [资料来源：http://www.THINK58.com]
