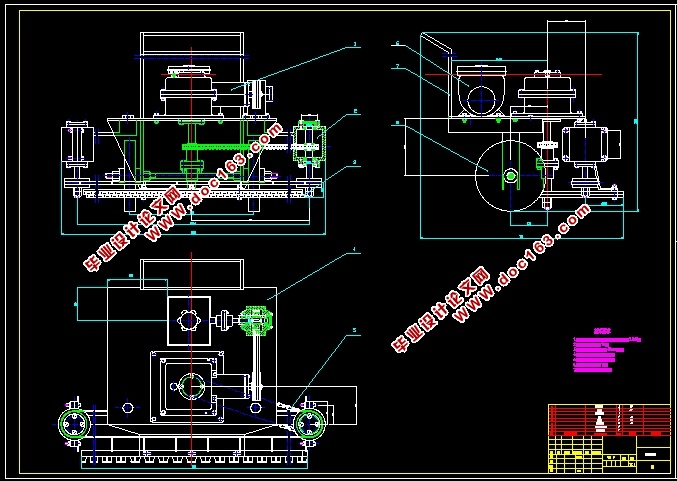

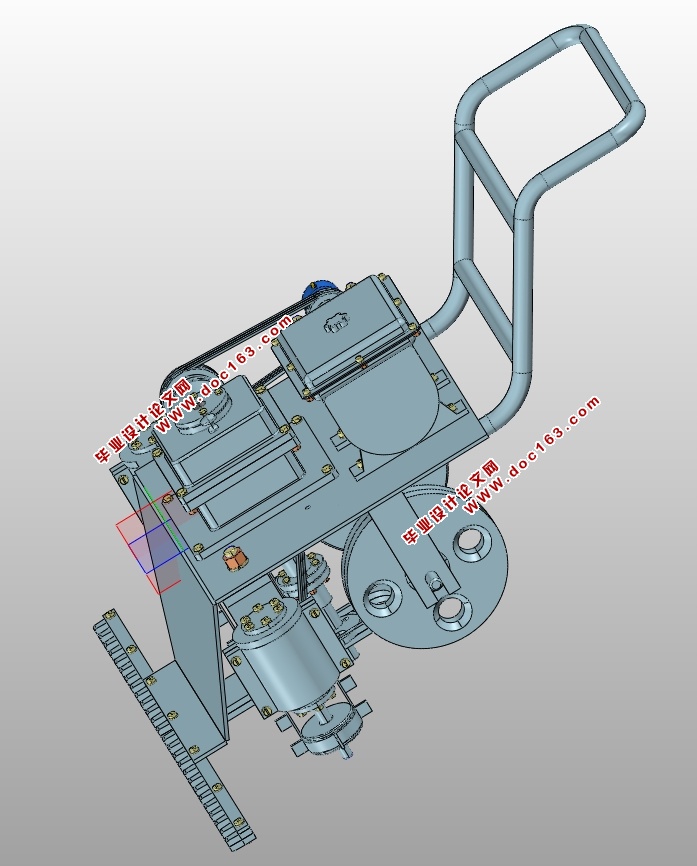

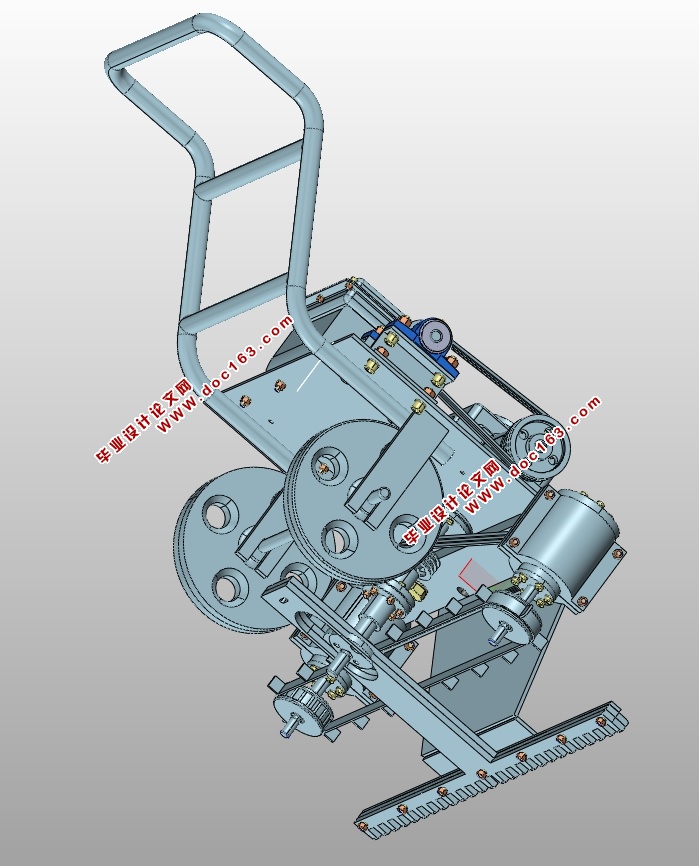

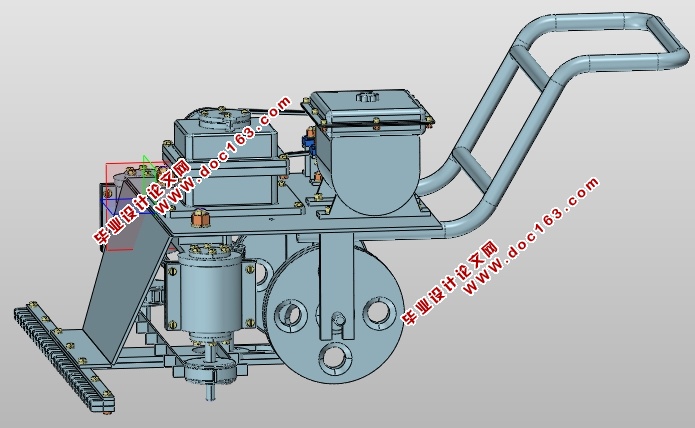

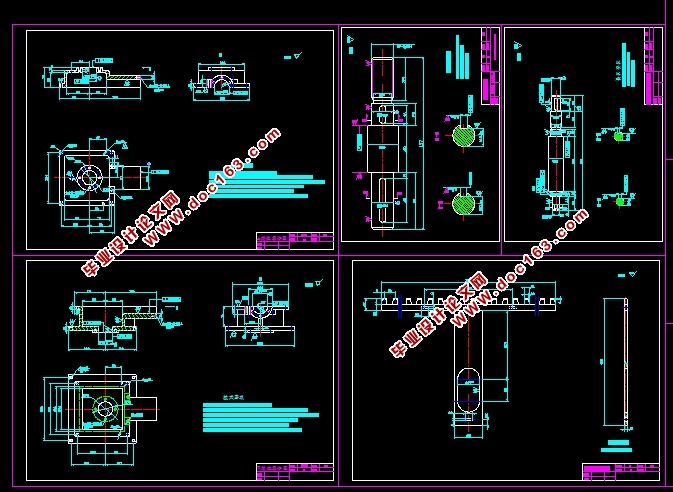

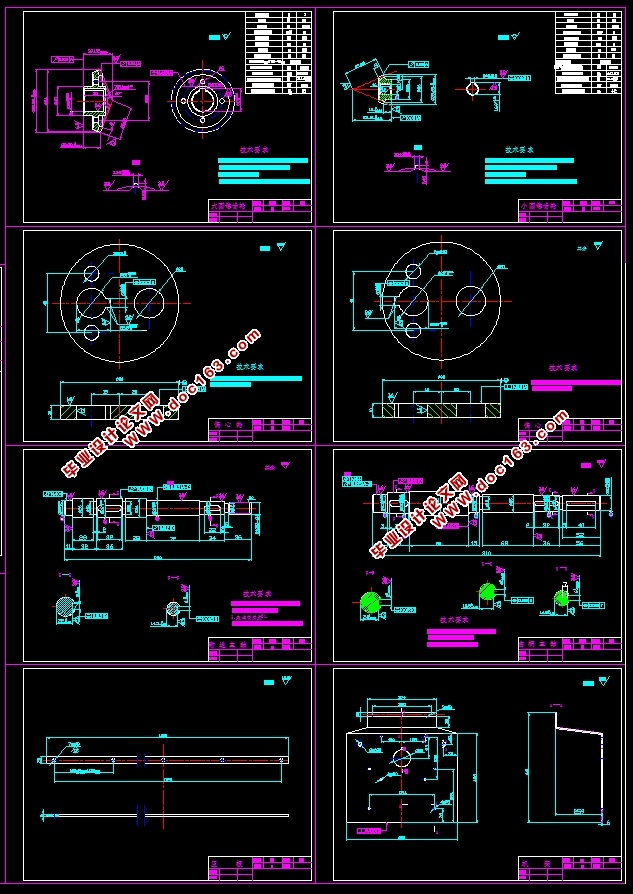

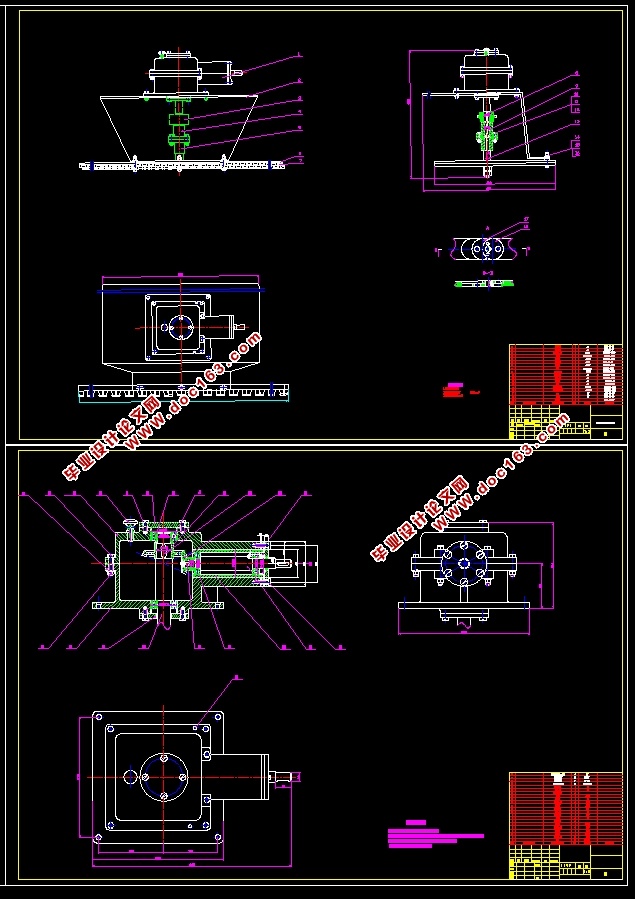

自走式草坪机结构设计(含CAD零件图装配图,PROE三维图,STEP)(论文说明书17000字,CAD图纸15张,PROE三维图,STEP通用三维图)
随着农村现代化进程的加快，农业产业结构正朝着多元化的方向发展。20多年来畜牧业发展较快，与之相应的牧草种植面积也不断扩大。目前牧草种植均为中小型牧场，田块大小不一，高低不平，大型牧草收割机械难以在这些地区作业。而中小型牧场资金有限，而且牧草在一个生长期内多次收割，急需适合中小型牧场的收获机械。
根据收获对象对收割机的各种约束条件和设计原则，本设计确定了小型电动割草机的最佳总体方案和适宜的切割系统主轴转速、切割速比、输送速比等设计参数。该机主要由切割系统、输送系统、传动系统三部分组成，自带动力（2.9kW水冷柴油机）采用立式割台、横向输送。小型电动割草机机结构紧凑，小巧灵活，转移方便且操作简捷，整机通过性能好，适应性强。
关键词： 牧草；割草机；机械设计；强度计算；双动

本论文所设计的小型电动割草机的主要技术参数：
配套动力：柴油机2.9kW；
割幅：    1 m；
割茬高度：45mm左右；
切割形式：双动往复式；
适用作物高度：600mm左右；

[资料来源：www.THINK58.com]

刀片刃口：平面形；
刀齿间距：39mm；
刀片运动速率：>1800次/min；
前进方式：手扶推行式；
操纵人数：1人；
工效：334m2/h左右。


[资料来源：THINK58.com]
