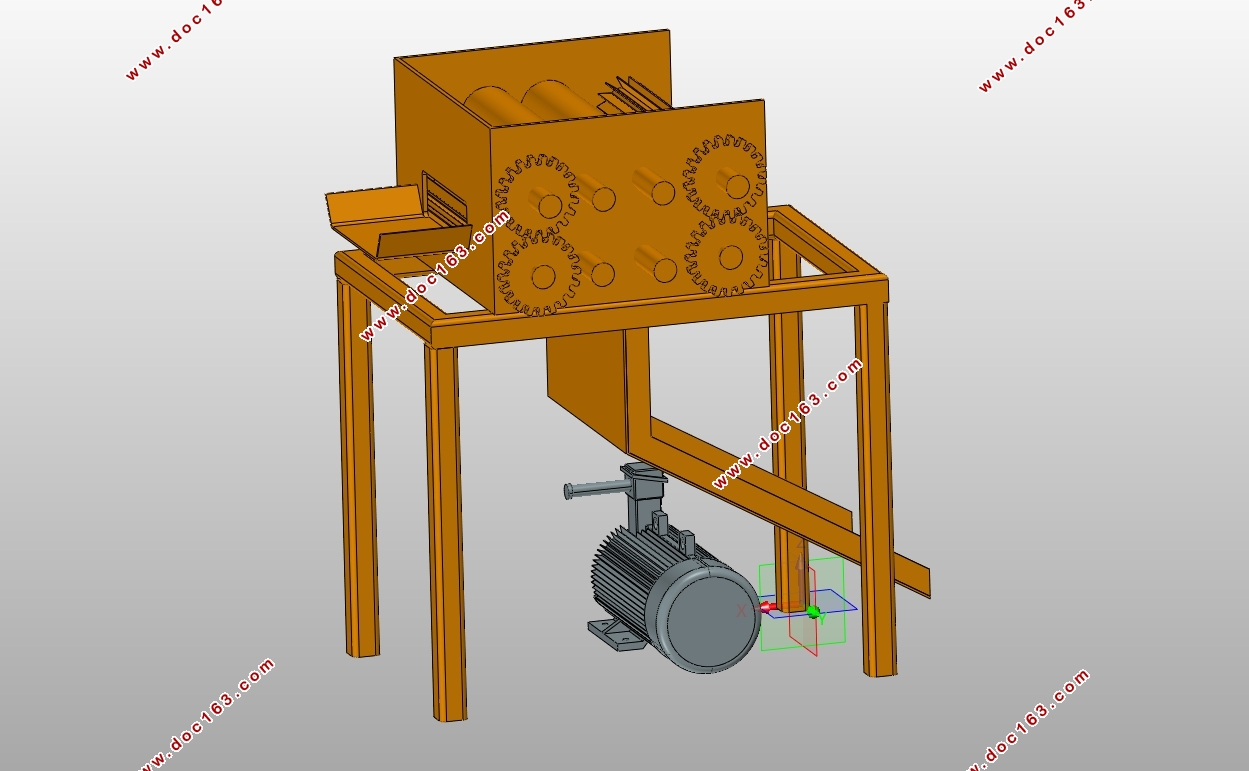

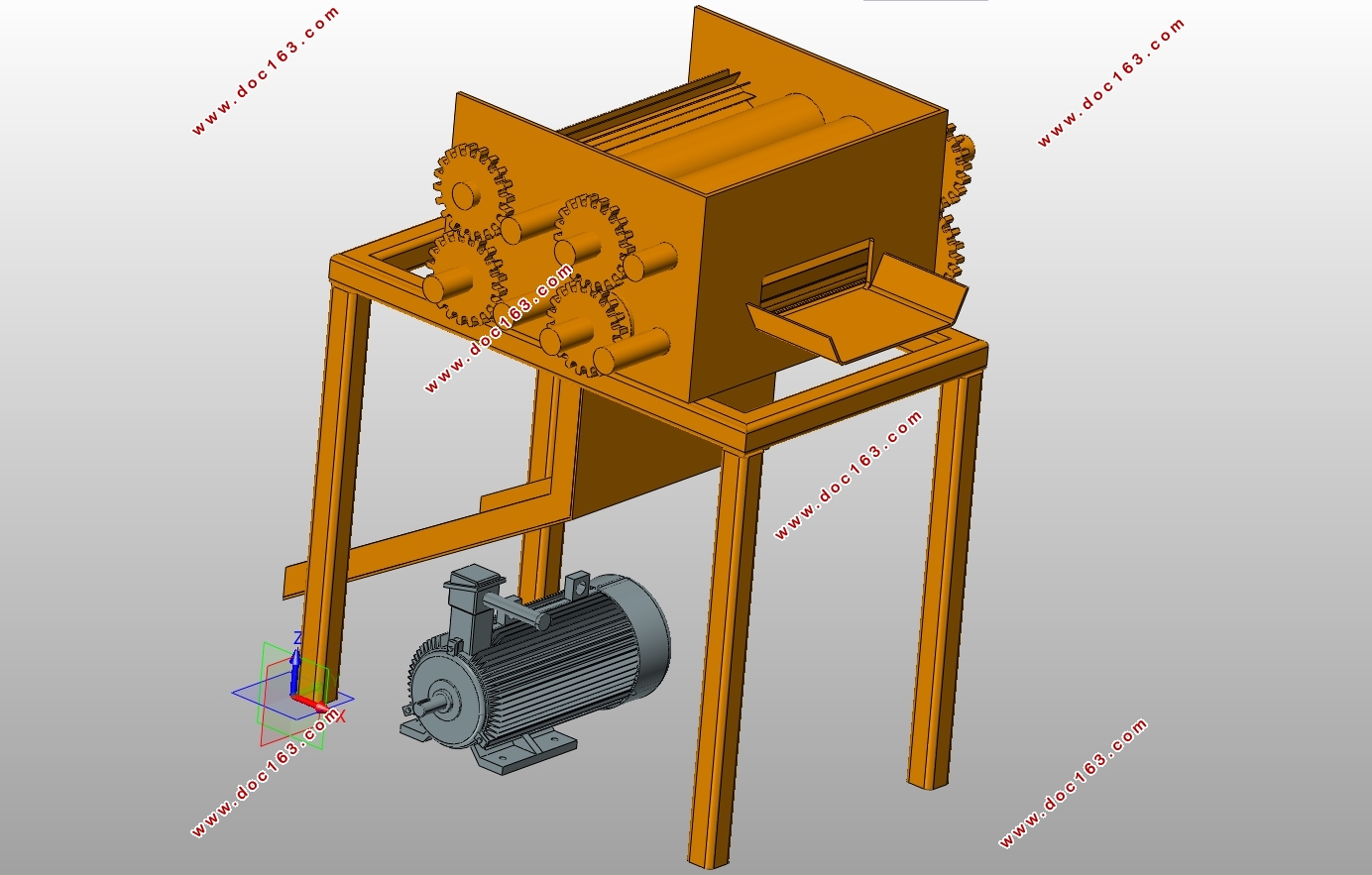

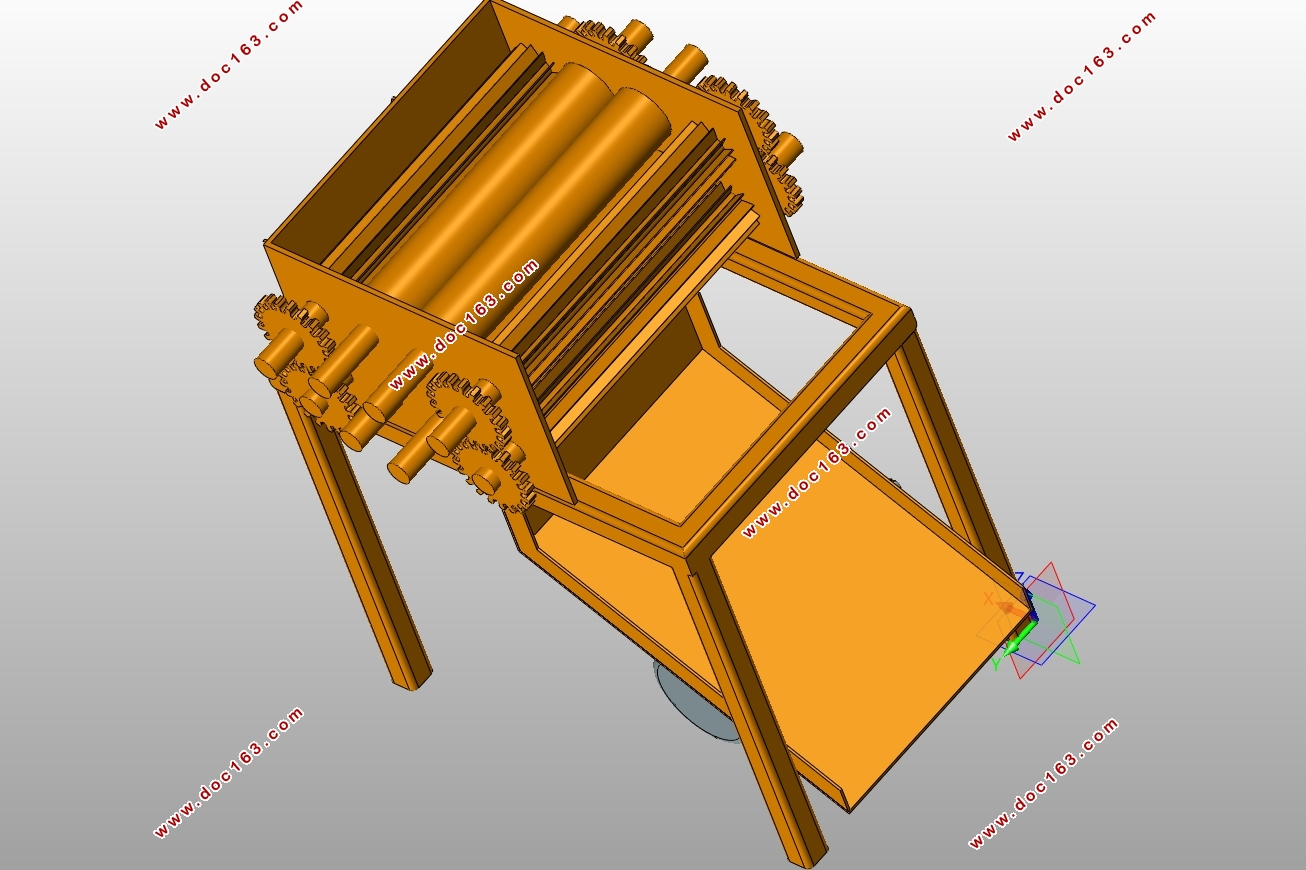

罗布麻多级碾压剥麻装置的设计(含CAD装配图,PROE三维图)

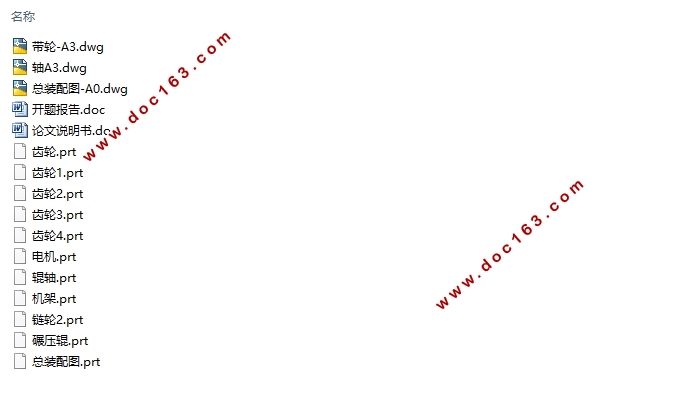

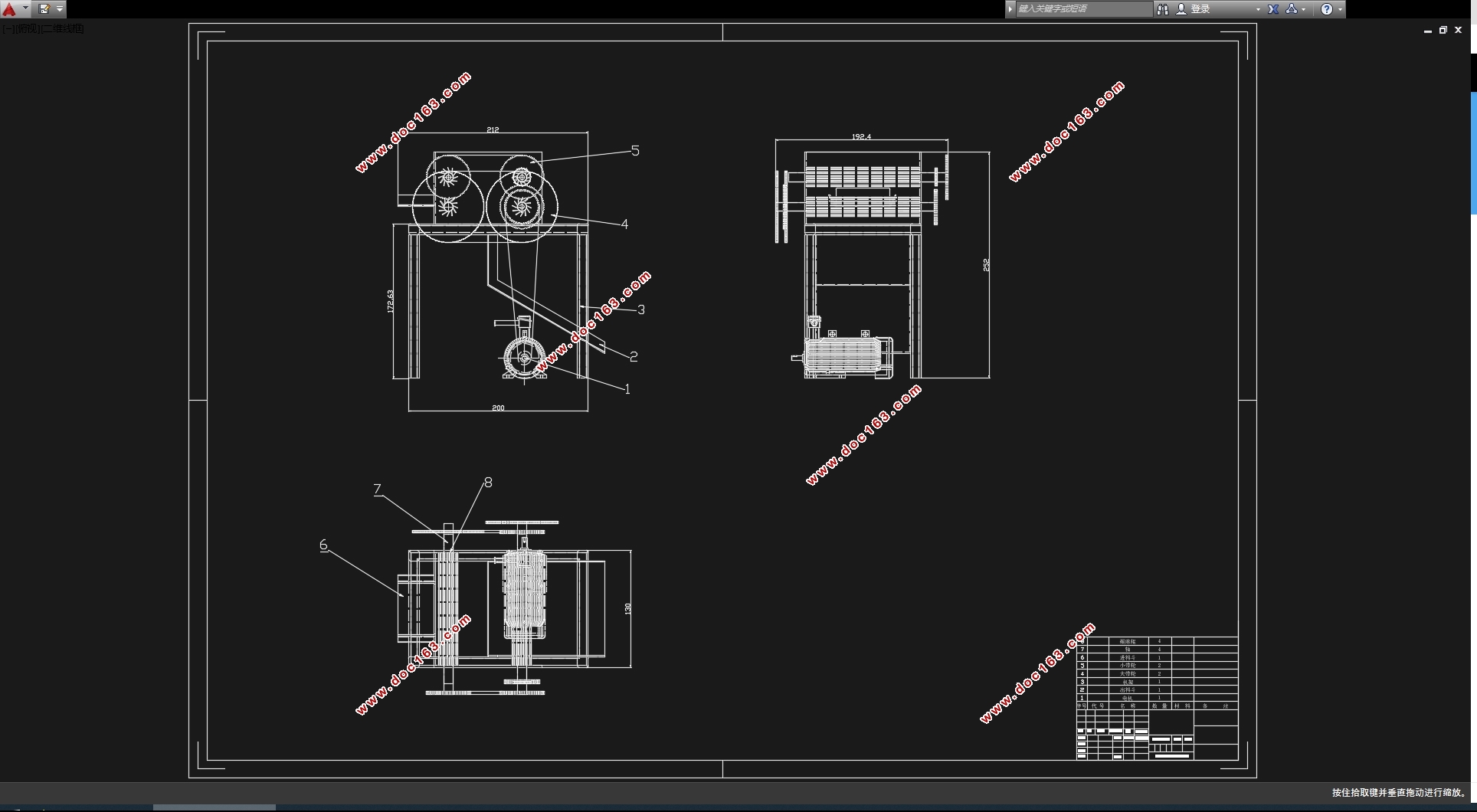

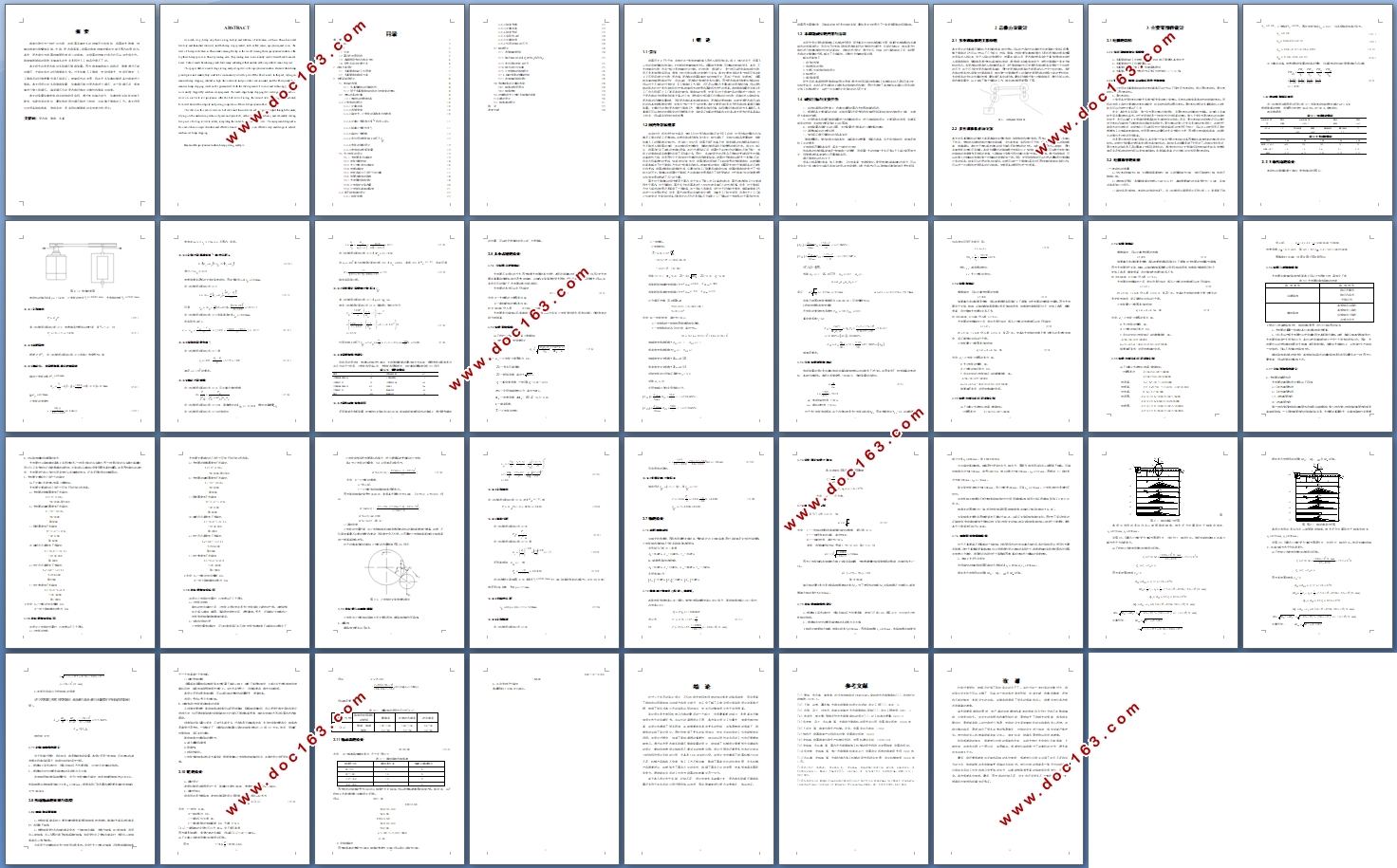

罗布麻多级碾压剥麻装置的设计(含CAD装配图,PROE三维图)(开题报告,设计说明书13000字,CAD图3张,PROE三维图)
摘  要
麻类作物作为一种经济作物，在我国有着悠久的种植历史和传统，我国地大物博，种植的麻类作物譬如亚麻、苎麻、罗布麻等等。我国的麻类种植规模在全球范围内均居前列。其中，罗布麻作为我国种植面积排前三的麻类。在我国的种植时间已经可以追究到古代。麻类植物做成的织物有着诸多的优点是现代人工制品代替不了的。
本文研究的是罗布麻的多级碾压剥麻装置。因为麻类植物成长成熟后，需要通过不断的碾压，才能将里边的纤维剥离出来。过去依靠人工剥麻，劳动强度大，劳动环境差，人工剥麻后的纤维质量也得不到保证。随着科技的发展，现在大多依靠机械设备对麻类进行剥离。本文所设计的多级剥麻装置，依靠碾压辊对罗布麻进行碾压，在一级碾压后，紧接着进行第二级碾压。确保碾压出的罗布麻纤维的完整性和剥离完成度。
本文的装置依靠带传动与链传动所实现，通过电机输出动力，依靠齿轮与链轮的相互配合，搭配合适的速比，最终带动两对碾压辊进行转动，完成整个剥麻的工艺。本文所设计的设备结构简单，传动有效，是实现机械剥麻的有效途径和设计。

[资料来源：www.THINK58.com]

关键词：罗布麻，剥麻，多重

ABSTRACT
As a cash crop, hemp crops have a long history and tradition of cultivation in China. China has a vast territory and abundant resources, and the hemp crops planted, such as flax, ramie, apocynum, and so on. The scale of hemp cultivation in China ranks among the top in the world. Among them, apocynum venetum is the top three hemp species in China's planting area. The planting time in our country can be traced back to ancient times. Fabrics made from hemp plants have many advantages that modern artificial products cannot replace.
This paper studies a multi stage rolling and peeling device for apocynum venetum. Because when hemp plants grow and mature, they need to be continuously rolled to peel off the fibers inside. In the past, relying on manual hemp stripping resulted in high labor intensity and poor labor environment, and the fiber quality after manual hemp stripping could not be guaranteed. With the development of science and technology, hemp is now mostly stripped by mechanical equipment. The multi-stage hemp stripping device designed in this article relies on a roller to roll apocynum. After the first level of rolling, the second level of rolling is immediately followed. Ensure the integrity and peeling completion of the rolled apocynum fiber. [资料来源：http://THINK58.com]
The device in this article relies on belt drive and chain drive to achieve power output through the motor, relying on the mutual cooperation of gears and sprockets, with a suitable speed ratio, and ultimately driving two pairs of rolling rollers to rotate, completing the entire hemp peeling process. The equipment designed in this article has a simple structure and effective transmission, which is an effective way and design to achieve mechanical hemp stripping.
Keywords: apocynum venetum, hemp peeling, multiple

多重剥麻机的工作原理
本文设计的多重碾压剥麻机力求结构简单，造价便宜。可以将产品定位在家庭式作坊等微小型加工场景。整个剥麻的工艺可以分为以下几个部分：送料、剥麻。送料主要依靠相关操作人员将罗布麻的根茎放置在设备的入料口处。由于入料口的角度设计，放置在入料口后，罗布麻的根茎会由于重力的影响自动进入到剥麻辊中，剥麻辊是通过电机或发动机带动，通过链轮与链条传递动力，使两对剥麻辊一直处于旋转的状态。当罗布麻的根茎进入到机械设备后，由于剥麻辊的挤压使得罗布麻的根茎会受到一个比较大的压力，这个压力会使罗布麻的根茎破碎，同时使罗布麻的根茎的外表面与内芯产生一定的位移。当罗布麻的根茎进入到第二对剥麻辊后，相比第一对剥麻辊更小的间隙使得罗布麻的根茎分离的更为彻底，去除根茎的外皮与包裹的胶质。最终剩下其中的纤维。最终纤维通过第二对剥麻辊后，通过出料口进入到收集装置中，以上完成了整个剥麻的工艺。 [来源：http://www.think58.com]
  [资料来源：http://www.THINK58.com]

[版权所有：http://think58.com]

目录
摘  要    1
ABSTRACT    2
1 绪  论    5
1.1引言    5
1.2国内外发展现状    5
1.3 本课题研究的内容与方法    6
1.4 研究目标与主要任务    6
2 总体方案设计    7
2.1 多重剥麻机的工作原理    7
2.2 多重剥麻机传动方案    7
3 主要零部件设计    8
3.1电机的选择    8
3.1.1多重剥麻机的负载特性    8
3.1.2用于多重剥麻机启动的几种类型的电机    8
3.2 电机功率的计算    8
（3）电动机的额定功率    9
3.3 V带传动的设计    10 [资料来源：http://think58.com]
3.3.1计算功率    10
3.3.2选择带型    10
3.3.3确定大、小带轮的基准直径和带速    10
3.3.4计算V带基准长度 和中心距a    11
3.3.5验算小带轮包角     11
3.3.6确定V带根数    12
3.3.7求作用在带轮轴上的压力     12
3.3.8带轮的结构设计    13
3.3.9带传动的张紧装置    13
3.5大小齿轮的设计    13
3.5.1 大齿圈直径的确定    13
3.5.2齿轮强度校核    14
3.5.3大小齿轮速比的确定    16
3.5.4齿数的确定    17
3.5.5齿轮各部分几何尺寸的计算    17
3.5.6齿圈与磨体的联接    18
3.5.7大齿圈的结构设计    18
3.5.8小齿轮的安装布置    20
3.5.9小齿轮与其轴的联接    21
3.6滚子链传动的设计    22
3.6.1链轮齿数    22 [资料来源：THINK58.com]
3.6.2链条节数    22
3.6.3计算功率    23
3.6.4链条节距    23
3.6.5实际中心距    24
3.6.6计算链速    24
3.6.7作用在轴上的压力    24
3.7轴的设计    24
3.7.1选择轴的材料    24
3.7.2输出轴上的功率 ,转速 和扭矩     25
3.7.3求作用在齿轮上的力    25
3.7.4轴径的初步估算    25
3.7.5小齿轮轴的结构设计    26
3.7.6 轴的强度的精确校核    26
3.7.7连接轴的结构设计    28
3.8传动轴承的计算与选型    28
3.8.1轴承的选用原则    28
3.8.2轴承校核    29
3.9边缘传动大小齿轮及轴承的润滑    29
3.10键的设计    30
3.11轴承盖的设计    31
结　论    33
参考文献    34 [版权所有：http://think58.com]
