口服液灌装及封盖机构设计(含CAD零件装配图,SolidWorks三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

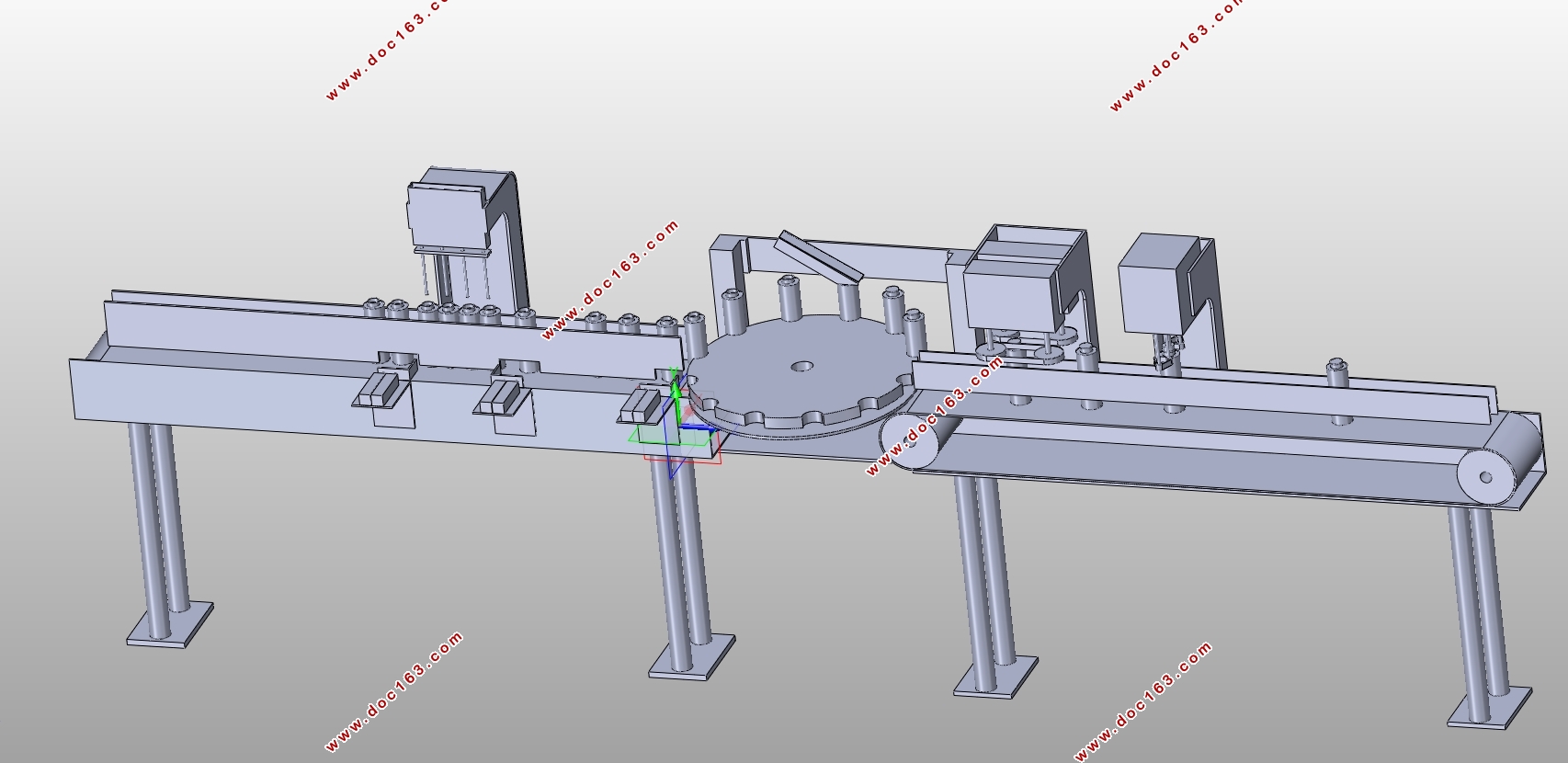

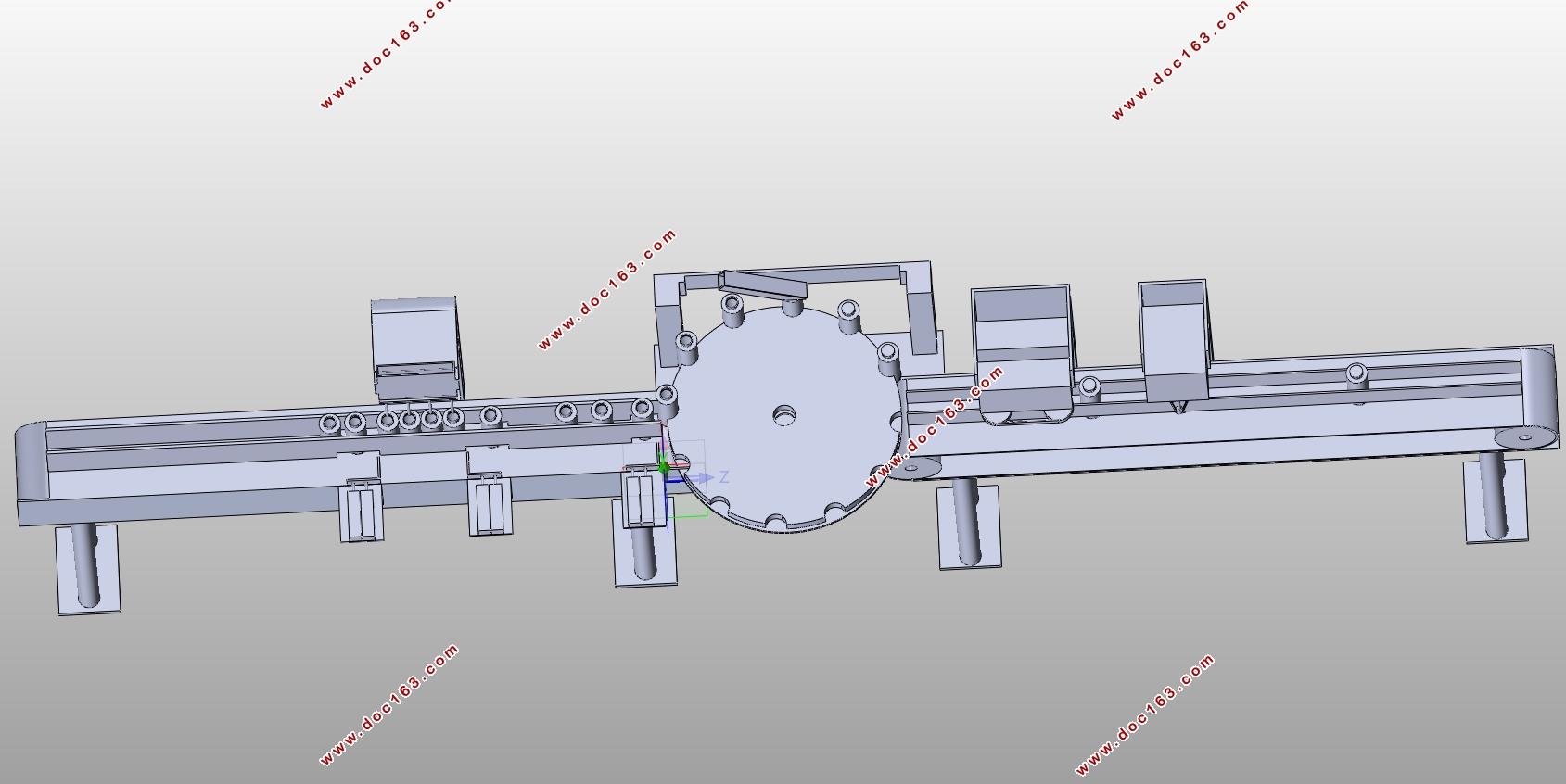

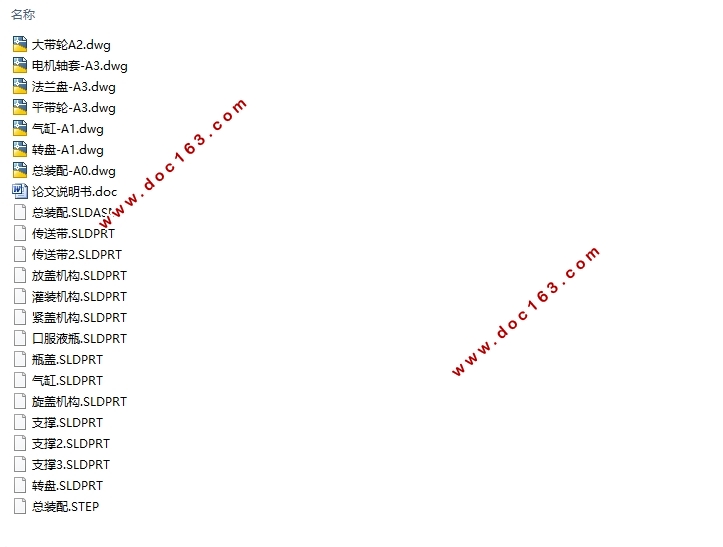

口服液灌装及封盖机构设计(含CAD零件装配图,SolidWorks三维图)(论文说明书13000字,CAD图7张,SolidWorks三维图)
摘要
经过这些年的发展,我国的科学技术水平越来越高,更多的工厂都开始了机械化和无人化的改造。机械化和无人化可以极大的提高工厂的生产效率,也可以降低人工工资成本,可以说是一举多得的产业升级之路。
本文主要设计的是一款口服液的灌装与拧盖设备,口服液现在在医药行业和保健品行业的使用率越来越高,对于口服液的生产现在也有了成熟的生产线和自动化机械。对于我国人口众多的国情来说,现在需要的不是大型化的模块化机械设备,而是造价较为低廉,结构简单容易维修的小型化整合设备。这种设备比较适合我国的家庭式作坊的生产模式。
现在市场上的灌装机与封盖机大多是人工与机械合作的配套性生产设备。机械生产过程中还需要人工的参与与控制。可以说是将机械设备的生产效率降低以用来配合人工生产。
本文的主要内容是设计一款自动化的口服液灌装与拧盖设备。本文主要对灌装设备与拧盖设备的机械结构进行设计,包括口服液瓶的运动机构,灌装机构的选取,放盖机构的选取,拧盖机构的选择等等。还有主要零部件的计算与校核,主要零部件的二维图纸的绘制,还有整个设备的三维数模的建立。

[资料来源:THINK58.com]

本文的主要目的是为了了解设备在国内行业的发展程度,同时也是为了强化本科学习的知识和实际的动手能力,为了进入社会进行的一系列的铺垫与锻炼。
关键词:灌装机构;拧盖机构;传送;自动化

ABSTRACT
After these years of development, China's scientific and technological level has become higher and higher, and more factories have begun to undergo mechanized and unmanned transformation. Mechanization and unmanned production can greatly improve the production efficiency of factories, and can also reduce labor wage costs. It can be said that it is a road to industrial upgrading that can achieve more with one stroke.
The main design of this article is a filling and capping device for oral liquid. Oral liquid is now increasingly used in the pharmaceutical and health care industries, and there are mature production lines and automated machinery for the production of oral liquid. For the national situation of China with a large population, what is needed now is not large-scale modular mechanical equipment, but small-scale integrated equipment with relatively low cost and simple structure and easy maintenance. This equipment is more suitable for the production mode of domestic workshops in China. [资料来源:http://www.THINK58.com]
Currently, the filling and capping machines on the market are mostly matching production equipment that cooperate manually and mechanically. The mechanical production process also requires manual participation and control. It can be said that the production efficiency of mechanical equipment is reduced to match manual production.
The main content of this article is to design an automated oral liquid filling and capping device. This article mainly designs the mechanical structure of the filling and capping equipment, including the movement mechanism of the oral liquid bottle, the selection of the filling mechanism, the selection of the capping mechanism, the selection of the capping mechanism, and the selection of the capping mechanism. There is also the calculation and verification of main components, the drawing of two-dimensional drawings of main components, and the establishment of three-dimensional mathematical models of the entire equipment.
The main purpose of this article is to understand the development level of equipment in the domestic industry, and also to strengthen the knowledge and practical skills learned by undergraduate students, as well as a series of preparations and exercises for entering the society.
[资料来源:http://www.THINK58.com]

Key words: filling mechanism; Screwing mechanism; delivery; automation

主要参数:
生产率:不低于100瓶/分钟;
同步生产数量:可进行4灌装头同时灌装;
口服液尺寸:口服液瓶高107mm,外径35mm。
1.3.2 设计要求:
(1)达到卫生部的关于食品\药品卫生要求;
(2)传动部分要置于机体内;
(3)电源电压:380V/50Hz;
(4)要实现灌装、放盖、压内盖和旋外盖;
