1250吨/小时桥式抓斗卸船机梯形架设计(含CAD图)

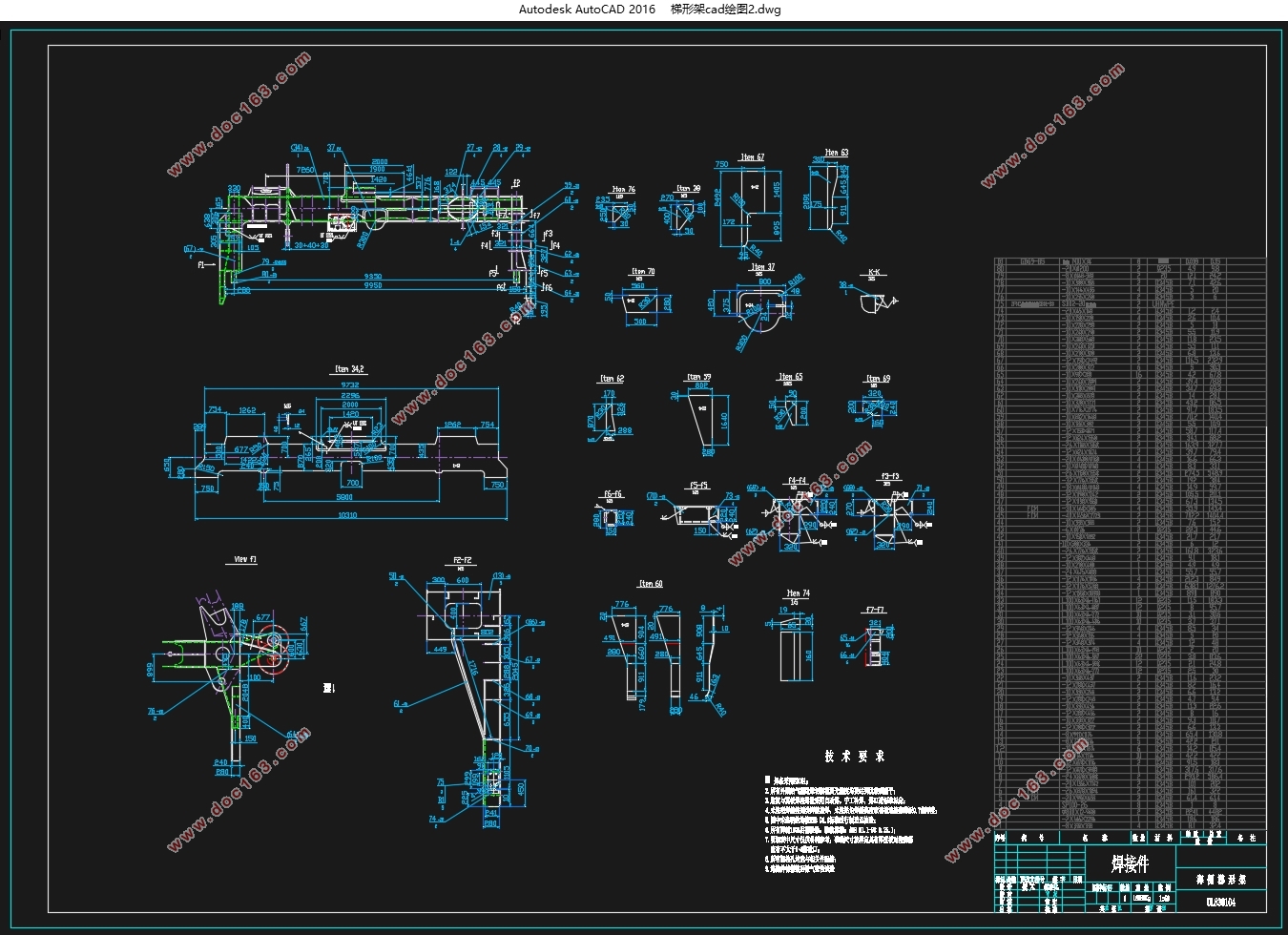

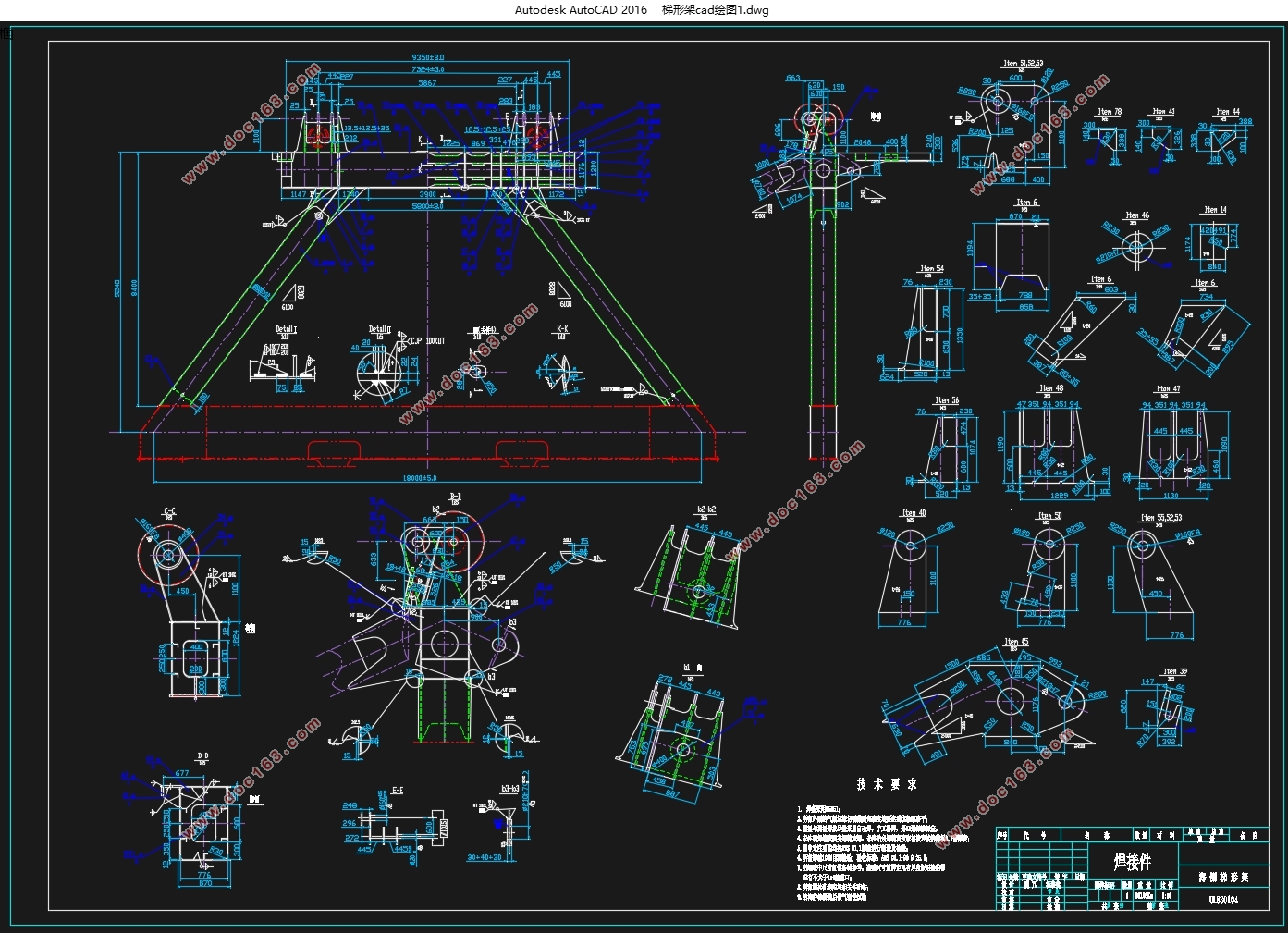

1250吨/小时桥式抓斗卸船机梯形架设计(含CAD图)(任务书,开题报告,文献摘要,论文说明书19000字,CAD图2张)
摘 要
本次毕业设计的主要任务是，完成1250吨/小时桥式抓斗卸船机梯形架设计。第一部分任务，主要进行1250吨/小时桥式抓斗卸船机总体部分的设计，包括对1250吨/小时桥式抓斗卸船机的自重、迎风面积、整机尺寸进行大致估算，结合所给数据完成整机的风载荷、整机稳定性和最小、最大轮压的计算。第二部分任务，主要进行1250吨/小时桥式抓斗卸船机梯形架结构的分析计算，首先确定载荷组合的类型，考虑最不利的工况，应该计算校核5个小车位置，利用有限元分析软件ANSYS对1250吨/小时桥式抓斗卸船机金属结构进行仿真，得到梯形架结构重要位置的单元信息和节点信息，分析梯形架结构的受力情况，然后完成梯形架结构的强度、刚度和稳定性的分析。
关键字：桥式抓斗卸船机；梯形架结构；三维建模；ANSYS有限元分析

Abstract
The graduation project's main task is to complete the 1250t/h bridge grab ship unloader trapezoidal frame structure design.The first part of the task,we should finish the general part of the design mainly for 1250t/h bridge grab ship unloader,including that1250t/h bridge type grab ship unloader weight,windward area,the whole size were rough estimated,and combined with gata given we should complete the calculations on wind load,stability of overall machine and minimum,maximum wheel pressure.During the second part of the task,it is mainly supposed to complete trapezoidal frame structure design calculations on 1250t/h bridge type grab ship unloader,first of all it needs to determine the type of load combinations.Considering the most unfavorable conditions,five different trolley positions should be proofread.The 1250t/h bridge type grab ship unloader metal structure simulation can be established by using the finite element analysis software ANSYS. The element information and node information of trapezoidal frame structure on some important position can be gained，and we should analysis the forces of trapezoidal frame structure later.Then we should complete the analysis of the strength，stiffness and stability on trapezoidal frame structure. [来源：http://www.think58.com]
Keywords: bridge grab ship unloader; trapezoidal frame structure design; three-dimensional modeling; ANSYS finite element analysis.
