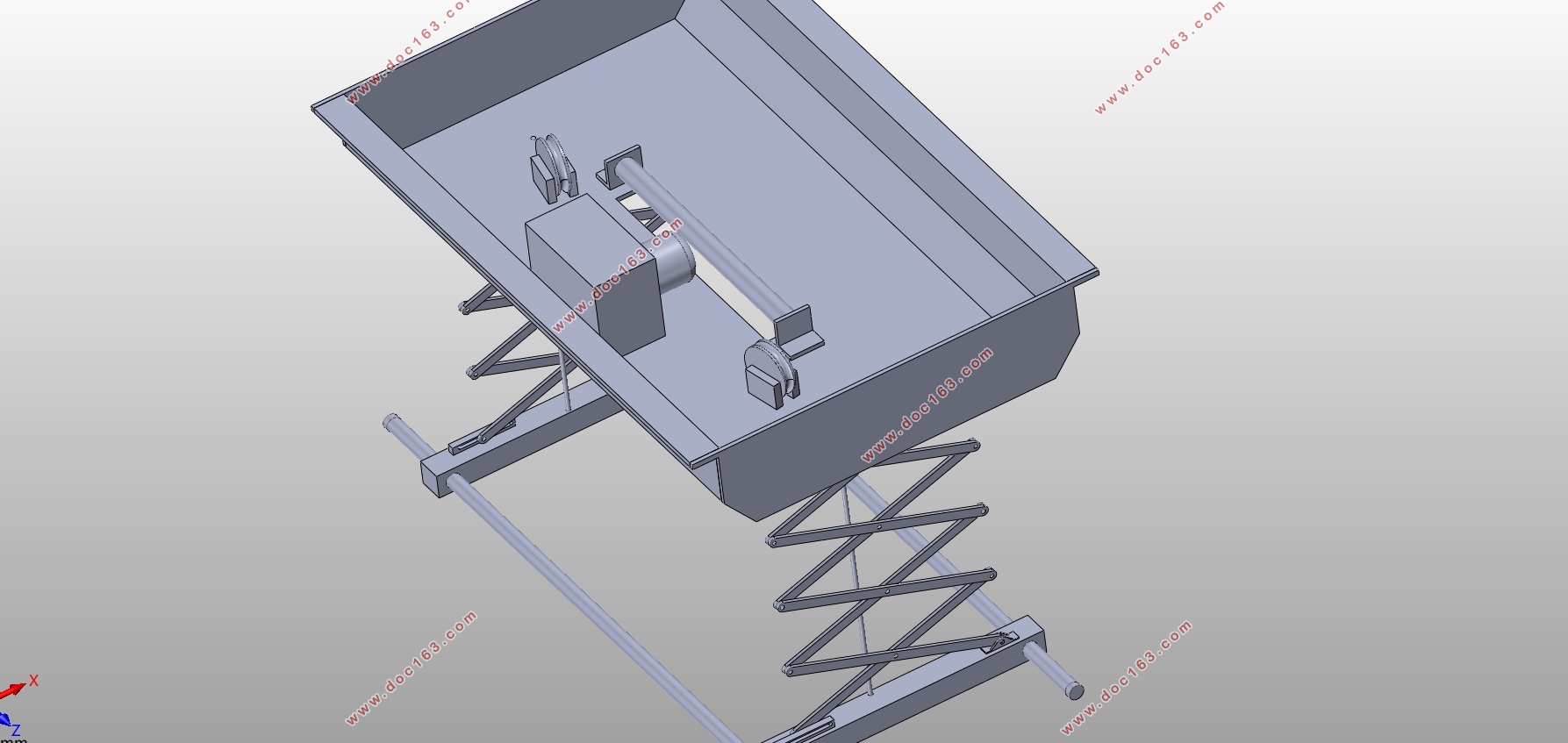

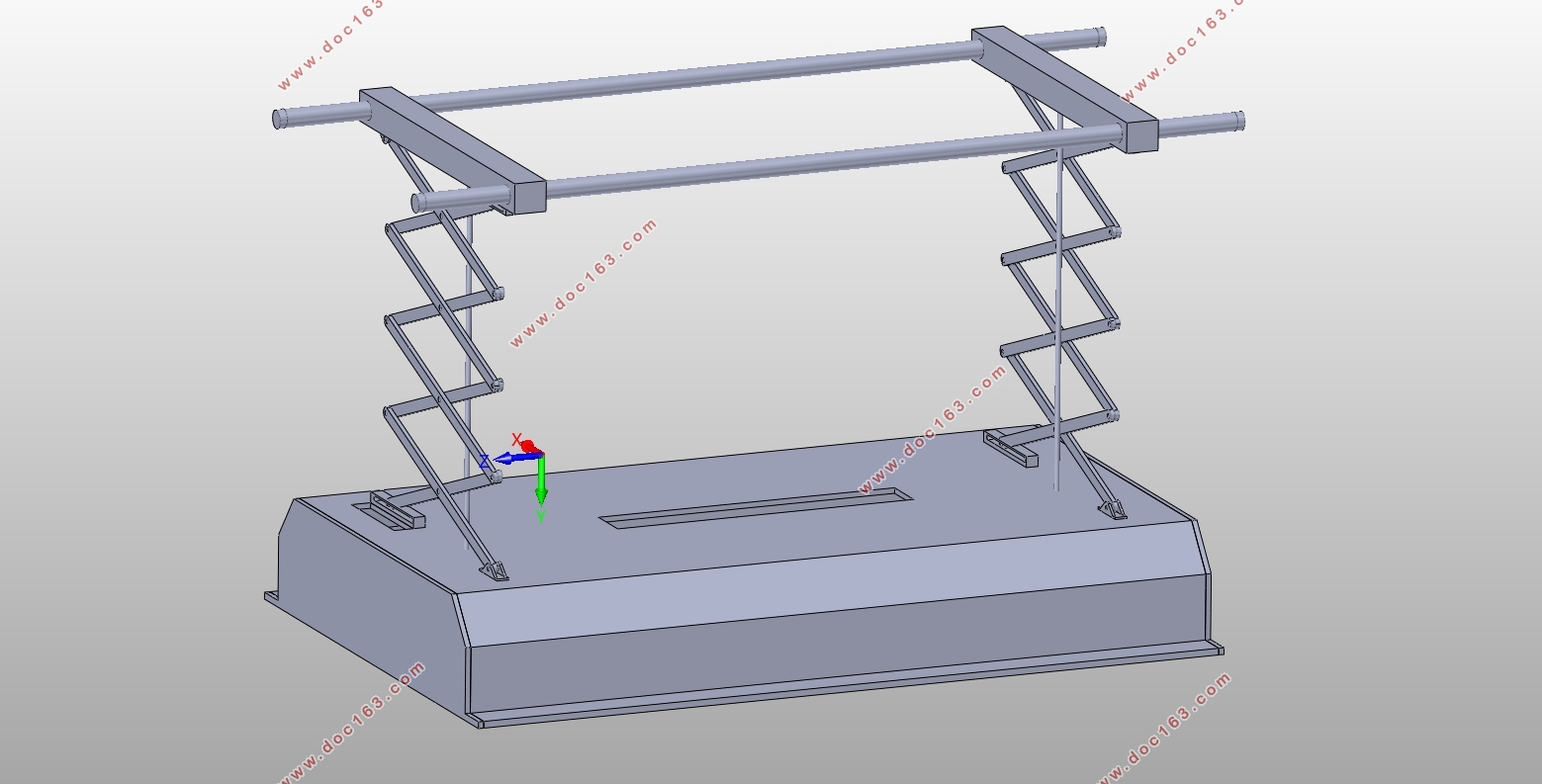

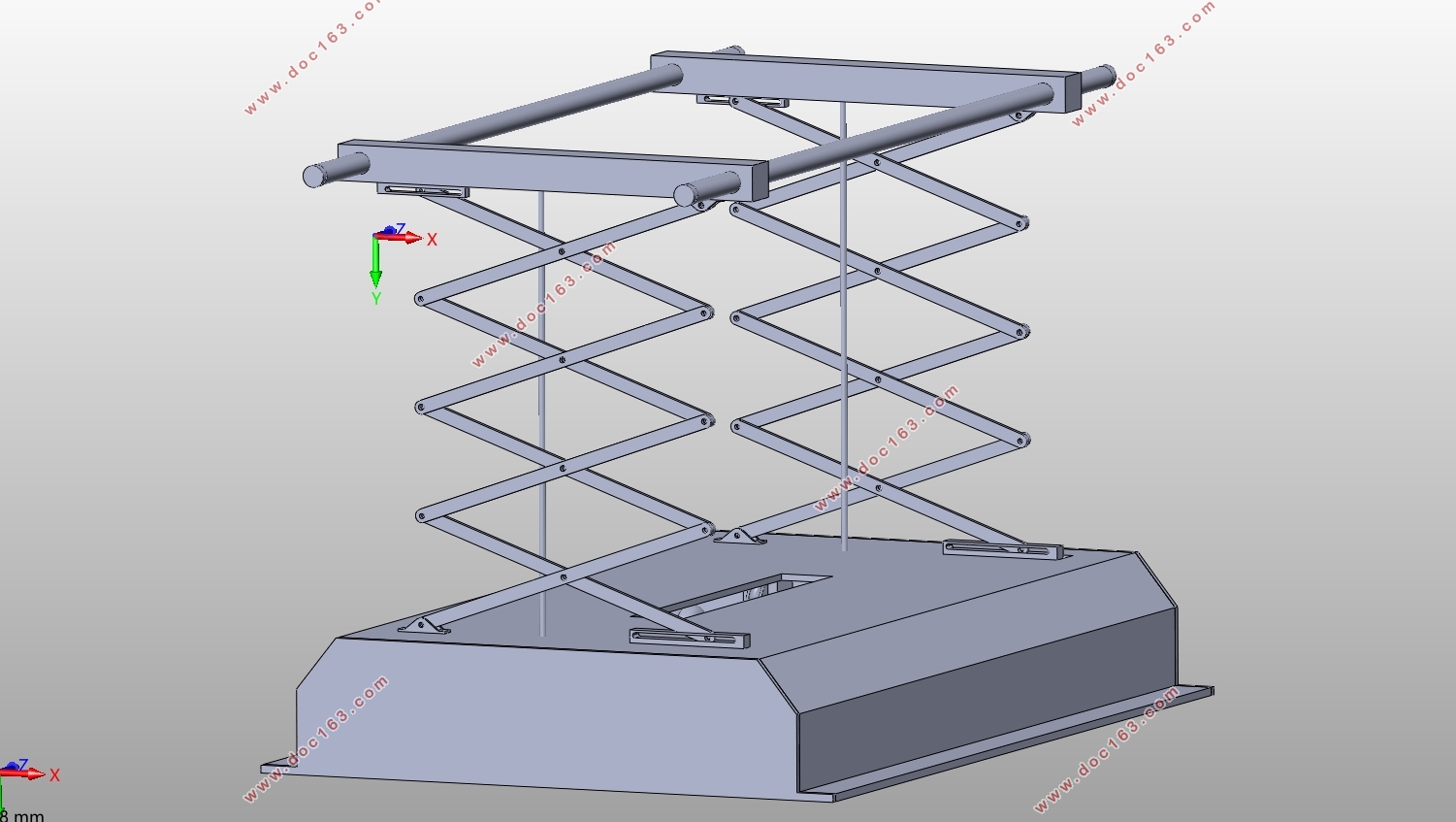

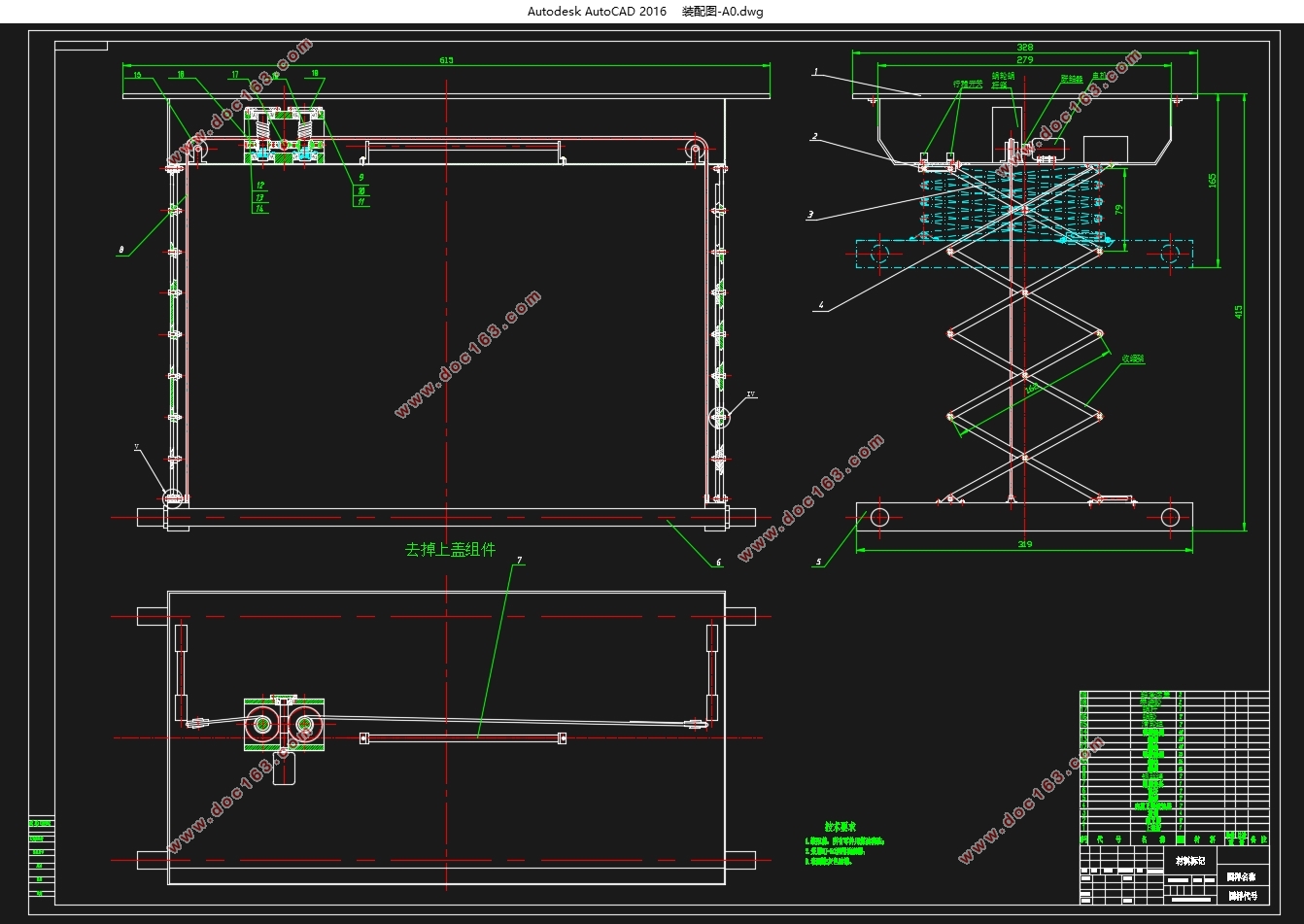

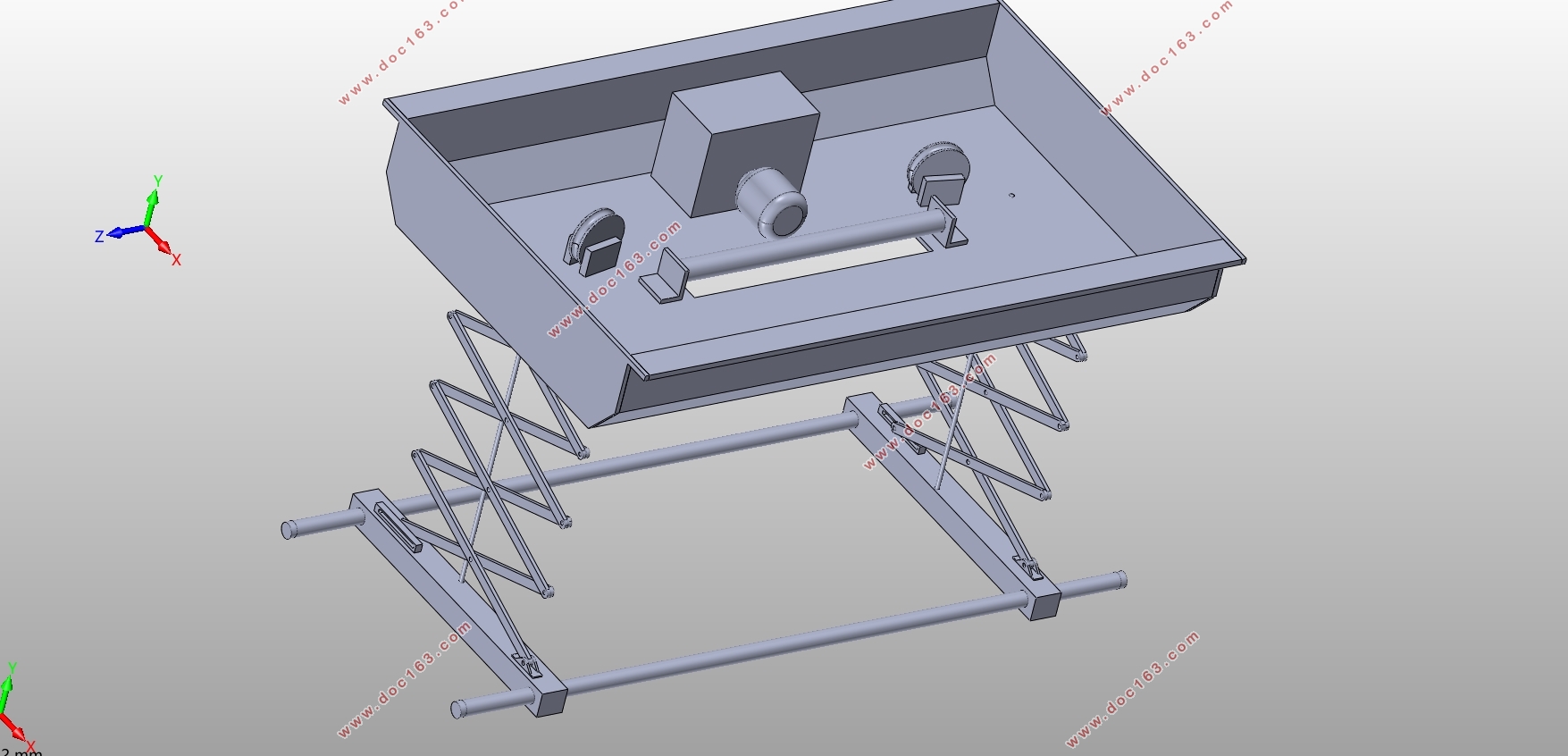

便携式自动晾衣器的设计(含CAD零件图装配图,SolidWorks三维图)

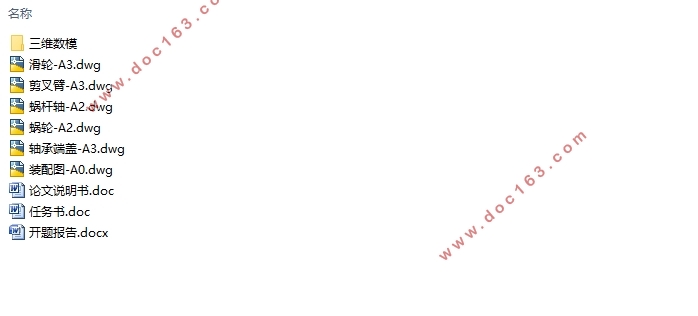

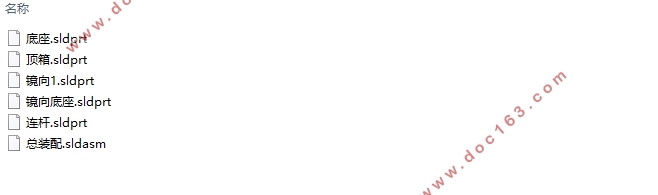

便携式自动晾衣器的设计(含CAD零件图装配图,SolidWorks三维图)(任务书,开题报告,论文说明书10000字,CAD图6张,SolidWorks三维图)
摘  要
随着时间进入到2022年，百姓人民的生活已经有了翻天覆地的大变化。人人都住上了大高楼，对于住在高层住房的人们来说，衣服的晾晒已经成了一个比较不方便的活动。在以前的平方大院中，晾衣服可以在院中拉两道绳索就可以解决。但是在高层住宅中，衣服的晾晒已经没有了合适的宽敞空间。所以对于这一需求的人们来说，一款灵活轻巧、伸缩自如、不占用空间、方便晾晒的机械化设备就比较的重要。
本文设计的主要内容是一款便携式的自动晾衣架。此款晾衣架可以安装在房间的顶层或者墙面上。晾衣架主要是由可伸缩的连杆机构组成。在平常不用的时候，连杆可以收缩回去，降低对空间的占用。在晾衣架需要使用的使用，晾衣架的连杆伸出，将衣服晾晒上去。本文设计的自动晾衣架，主要特点在于轻便、经济型、结构简单。且可以增加一些方便的设备，比如夜间的照明设备等。本文主要对自动晾衣架的动力装置、传动装置、连杆装置等主要零部件进行设计与计算。
关键词： 自动晾衣架 、传动机构、伸缩机构；
Abstract
As time enters 2022, people's lives have undergone earth-shaking changes. Everyone lives in high-rise buildings. For people living in high-rise buildings, drying clothes has become a relatively inconvenient activity. In the former square courtyard, drying clothes can be solved by pulling two ropes in the courtyard. However, in high-rise residential buildings, there is no suitable spacious space for drying clothes. Therefore, for people who need this, a mechanized device that is flexible, lightweight, stretchable, does not take up space, and is convenient for drying is more important.

[来源：http://www.think58.com]

The main content designed in this paper is a portable automatic clothes drying rack. This drying rack can be installed on the top floor of the room or on the wall. The drying rack is mainly composed of a retractable link mechanism. When not in use, the connecting rod can be retracted to reduce the space occupation. When the drying rack needs to be used, the connecting rod of the drying rack is extended to dry the clothes. The automatic clothes drying rack designed in this paper is mainly characterized by lightness, economy and simple structure. And can add some convenient equipment, such as lighting equipment at night. This paper mainly designs and calculates the main components such as the power device, transmission device and connecting rod device of the automatic drying rack.
Key words: automatic clothes drying rack, transmission mechanism, telescopic mechanism;

主要设计任务
本文主要完成便捷式自动晾衣器的设计。包括：智能系统的材料选择、晾衣架自动部分的设计、轴承的选择等。传统的晾衣架放置位置较固定，衣服的挂取非常不方便，现在晾衣架的设计也越来越方便，主要出现在家中通风处或者阳台中，阳台中常见的晾衣器主要有手摇式晾衣架和电动式晾衣架，本设计自动晾衣器包括有晾衣杆、晾衣杆两端的绳索和用以控制绳索卷起的装置。自动晾衣器的智能部分是在家中阳台的普遍式手摇晾衣架的基础上，在其端部各安装一个滑轮。采用电动机，滑动杆的一端和晾衣杆固定连接，滑动杆的另一端连接到与电动机相连，通过电动机的正反转达到晾衣架的上升和下放，但是考虑到一些家庭阳台缺少照明，导致夜间挂取衣服不便或者不同家庭阳台内部结构设计的不同，可以针对不同户型在晾衣器内部安装起到照明效果的夜灯。夜灯可以提高夜间挂取衣物的方便程度，使挂取衣物更加的方便，可按照需求进行安装。

[资料来源：http://THINK58.com]

2.2  总体方案设计
本文设计的便捷式自动晾衣器，主要由以下几部分构成：整体框架以便给其他机构支撑作为基础。晾晒装置用来挂置衣物，横移机构用来平面移动，升降机构用来竖直移动，还有卷筒和滑轮，这些是运动机构的运动部件。
此种结构的设计可以充分的将家里的空地利用起来，而且展开速度较快，衣物的放置与取下也很方便。这样就可以很大的帮助解决高层小区晾衣难的问题。
便捷式自动晾衣器的具体工作原理、：平台靠电动机驱动卷筒带动，然后通过电机驱动链轮带动平台横向移动，利用滑轮使平台落下。

主要结构的计算
3.1自动晾衣架的设计参数要求
载重量为50Kg
上升高度最小为0.5m
上升速度0.2m/s
3.2 步进电机的选型
根据P=FV=50X10X0.2m/s=100W
所以可以选择下面的步进电机
步进电机
型号    电压    频率    转速    输入电流
110TD-1    220V    50HZ    60r/min    0.6A
输入功率    转矩    外形尺寸        [资料来源：www.THINK58.com]
110W    2.92N m


[来源：http://think58.com]

[资料来源：http://www.THINK58.com]

目  录
摘  要    1
Abstract    2
绪 论    4
1.1 引言    4
1.2  国内外发展现状    4
1.3 设计要求    5
总体方案设计    7
2.1 主要设计任务    7
2.1.1 方案一    7
2.1.2  方案二    10
2.2 方案的对比和确定    14
主要结构的计算    15

[资料来源：http://THINK58.com]

3.1自动晾衣架的设计参数要求    15
3.2步进电机的选型    15
3.3蜗轮蜗杆减速器的计算    15
3.4  剪叉式自动晾衣架结构分析    18
3.5 剪叉式自动晾衣架的运动分析    18
3.6  剪叉式自动晾衣架的动力分析    21
3.7  剪叉式自动晾衣架参数的确定    22
3.8  剪叉式自动晾衣架的校核    22
3.8.1  各铰接点的受力分析    23
3.8.2  各铰接点销的选择与校核    25
3.8.3 剪叉臂的强度校核    26
总  结    29
致 谢    30
参考文献    31
