纱网涂布机的设计(含CAD零件图装配图,SolidWorks三维图)

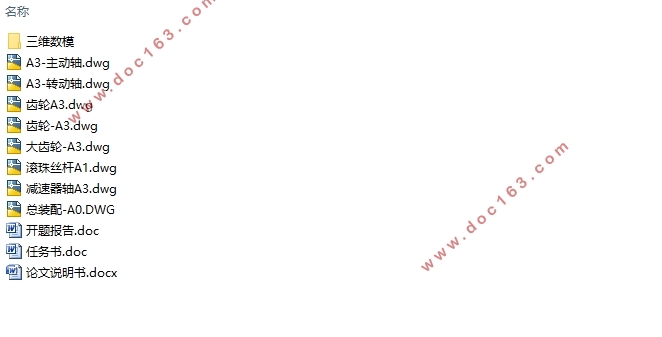

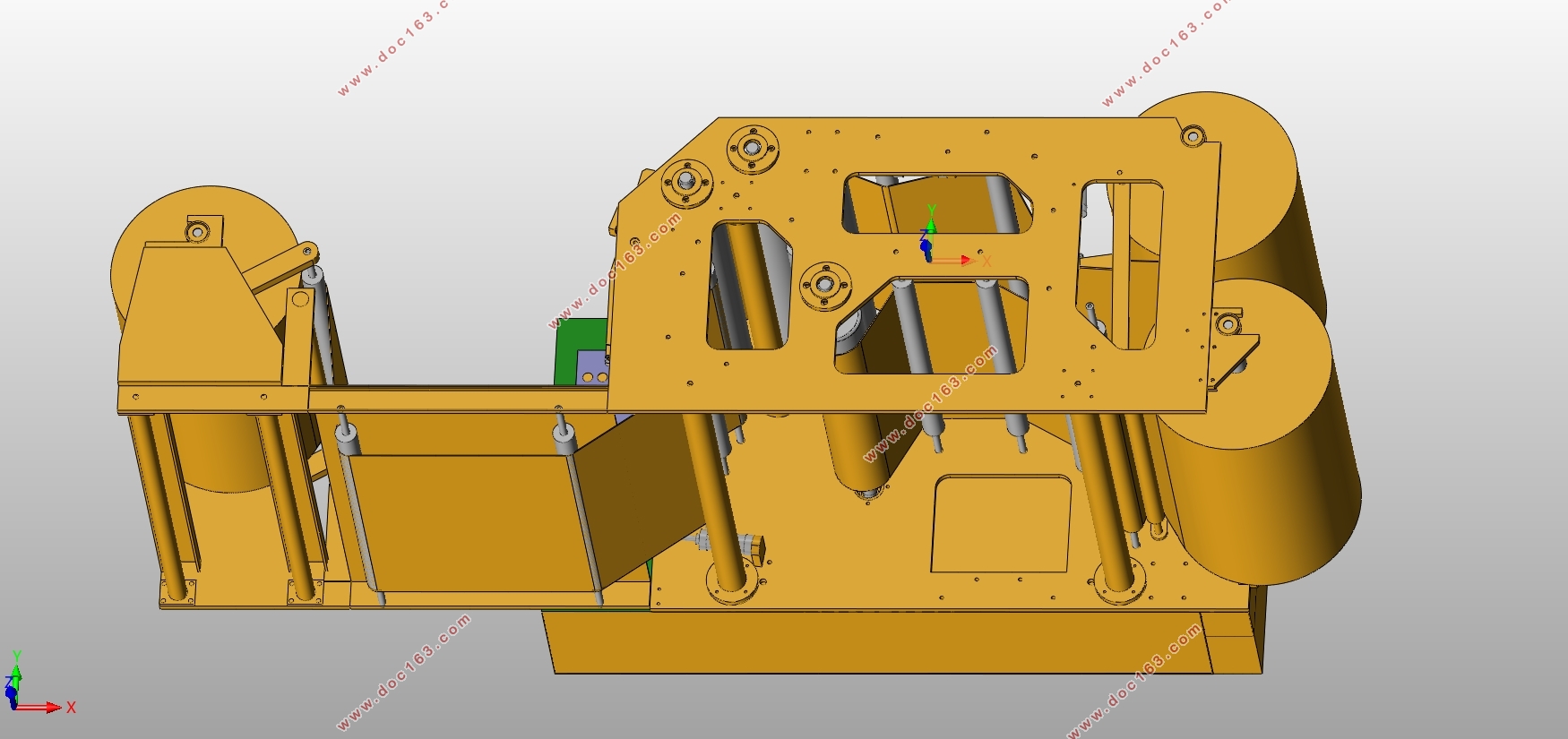

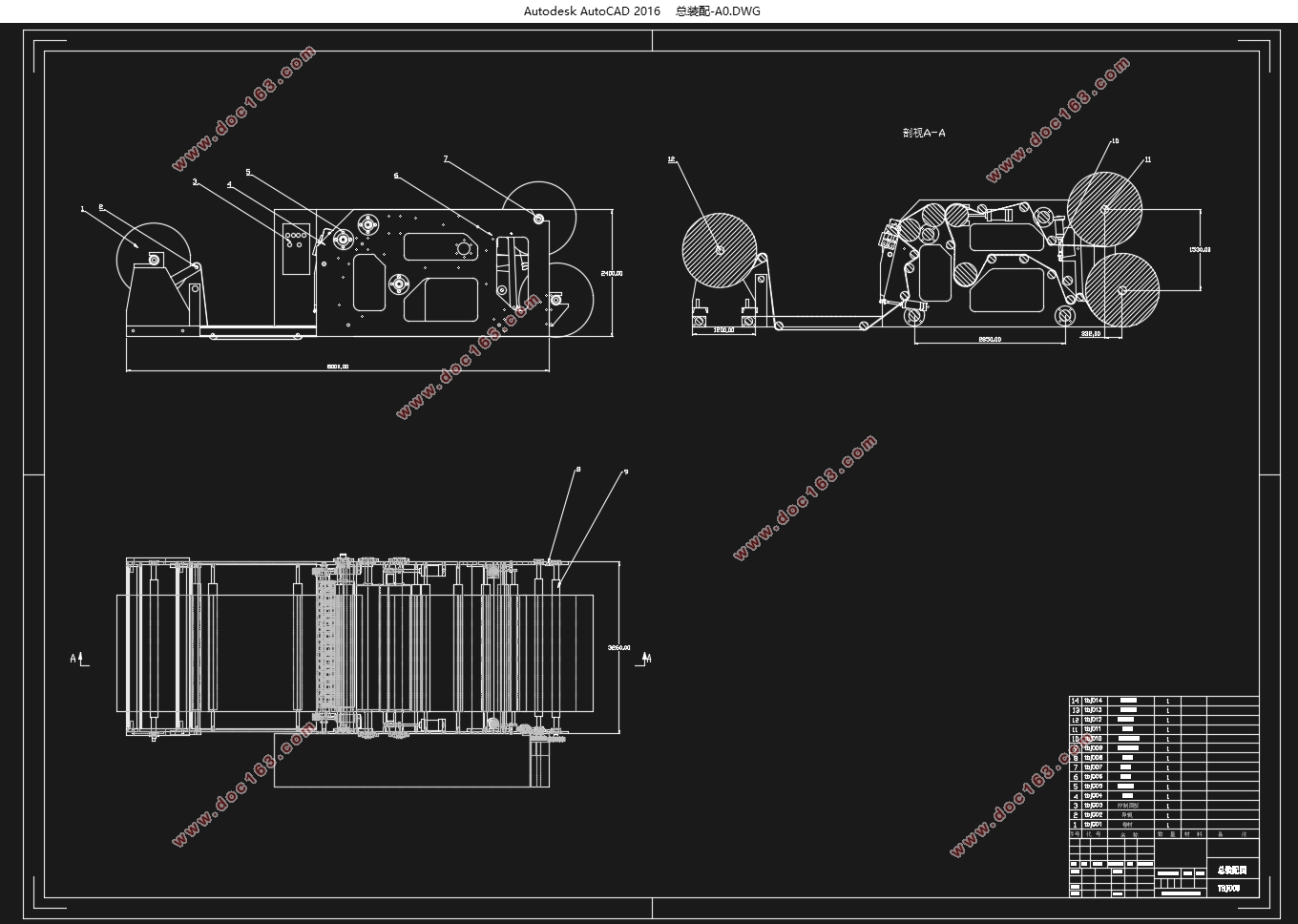

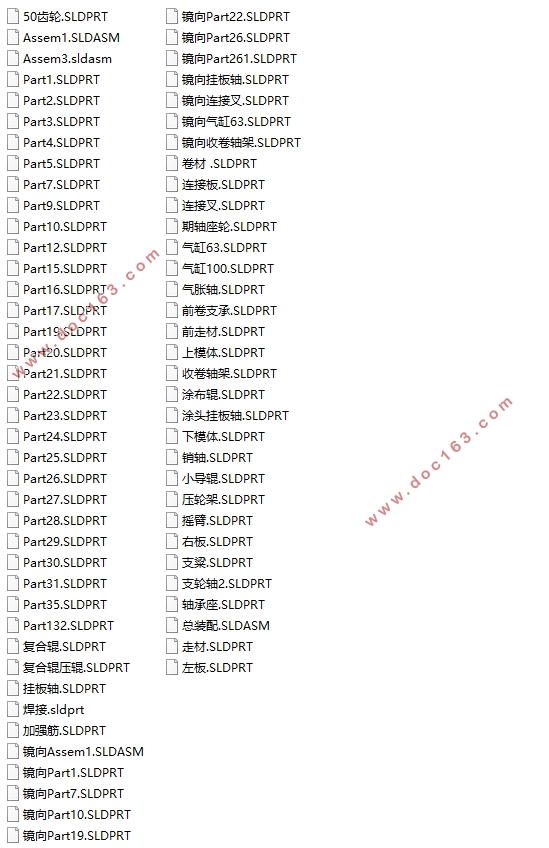

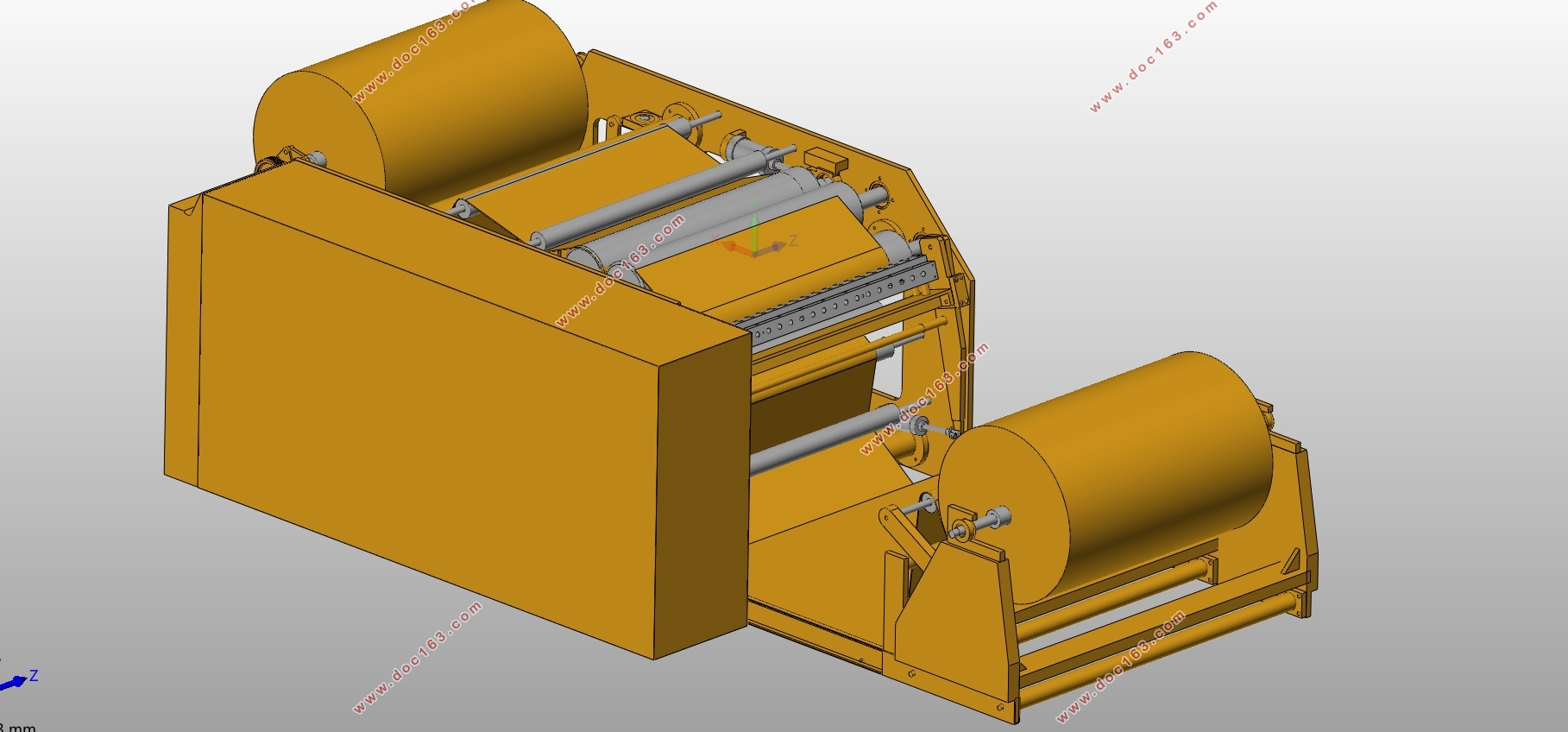

纱网涂布机的设计(含CAD零件图装配图,SolidWorks三维图)(任务书,开题报告,论文说明书10000字,CAD图8张,SolidWorks三维图)
摘要
纱网涂布纳米材料自动机是工业型机械设备的一个重要分支。他的特点是可以完成纱网的输送、纳米材料的自动涂布、涂布纳米材料后的纱布的烘干及成卷等工艺动作和功能。在构造和性能上兼有人和机器各自的优点，发展工业机械设备的目的是为了将人工从重复，繁重的体力劳动中解放出来。
大力发展自动机械设备是有很大的前景的。机器设备的发展是由于它的积极作用正日益为人们所认识：其一、它能部分的代替人工操作；其二、它能按照生产工艺的要求，遵循一定的程序、时间和位置来完成工作；其三、它能大大的改善了工人的劳动条件，显著的提高了劳动生产率，加快实现工业生产机械化和自动化的步伐。因而，受到很多国家的重视，投入大量的人力物力来研究和应用。
本文的主要内容是关于纱网涂布纳米材料自动机机械机构的设计与计算，包括传动轴、传动齿轮的计算与校核，电机的选型等等。
关键词：纱布涂布机 设计

ABSTRACT
The automatic machine for gauze coating nanomaterials is an important branch of industrial machinery. Its characteristic is that it can complete the process actions and functions such as the conveying of gauze, the automatic coating of nanomaterials, the drying and rolling of gauze after coating of nanomaterials. In terms of structure and performance, it has the advantages of both human and machine. The purpose of developing industrial machinery and equipment is to liberate labor from repetitive and heavy manual labor.

Vigorously develop automatic machinery and equipment is a great prospect. The development of machinery and equipment is increasingly recognized because of its positive role: first, it can partially replace manual operations; second, it can complete the work according to the requirements of the production process, following a certain procedure, time and location ; Third, it can greatly improve the working conditions of workers, significantly improve labor productivity, and accelerate the pace of realizing mechanization and automation of industrial production. Therefore, it has been attached great importance by many countries, and a lot of manpower and material resources have been invested in research and application.
The main content of this paper is about the design and calculation of the mechanical mechanism of the gauze-coated nanomaterials automatic machine, including the calculation and verification of the transmission shaft and transmission gear, the selection of the motor and so on.
Key words: gauze coating machine design  [资料来源：THINK58.com]

本文的主要内容是针对一款纱网涂布纳米材料自动机的机械结构进行设计选型和计算校核。通过查阅文献资料，对纱网涂布纳米材料自动机的点击选型，传送带轮的选型和计算，传送齿轮的结构参数进行计算和校核。
本文的设计原理主要是将固态型的纳米材料经过加热融化后，由液压装量将涂层材料直接喷涂在基材上。热熔胶涂布相比普通涂布有着独特的优点，首先热熔胶涂布是一种绿色环保型的涂布材料，它的生产速度快，效率高、成本低、设备占地面积小。已经广泛的应用与包装、医药、汽车、服装、电子等行业。
本次设计要实现的关键技术、工艺参数和理论数据如下：
1、可以实现纳米级材料的涂布；
2、纱网宽度不小于800mm；
3、装置涂布速度为5m/min
4、该装置可以完成纱网输送、自动涂布、纱网烘干及成卷工艺；
  [资料来源：www.THINK58.com]

[资料来源：http://think58.com]

目录
摘要    1
ABSTRACT    2
第一章绪论    3
1.1 引言    3
1.2国内外研究现状    5
第二章总体方案设计    6
第三章主要零部件设计    8
3.1带轮的设计    8
3.2齿轮的设计    12
3.2.1边缘传动用齿轮的材料    12
3.2.2 大齿圈直径的确定    13
3.2.3 齿形的确定    13 [资料来源：http://THINK58.com]
3.2.4 模数的确定    14
3.2.5齿轮强度校核    14
3.2.6齿轮速比的确定    17
3.2.7齿数的确定    17
3.2.8齿轮各部分几何尺寸的计算    18
3.2.9齿圈与磨体的联接    19
3.2.10大齿圈的结构设计    20
3.3轴的设计    22
3.3.1选择轴的材料    22
3.3.2输出轴上的功率 ,转速 和扭矩     22
3.3.3求作用在齿轮上的力    22
3.3.4轴径的初步估算    23
3.3.5小齿轮轴的结构设计    23
3.3.6 轴的强度的精确校核    24
3.3.7连接轴的结构设计    26
总结    27
参考文献    29
致谢    31 [来源：http://www.think58.com]
