水果自动分拣机的设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

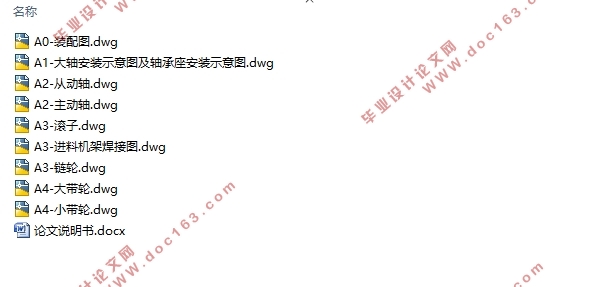

水果自动分拣机的设计(含CAD零件图装配图)(论文说明书12000字,CAD图9张)
1.3 设计要求
本文设计机构可以自动进行苹果的进料和出料,也就是说,苹果能够在这一装置挨个进料,在输送机构上进行摄像头检测然后从相应的出料槽出来。做这项设计之前,根据准备的材料把我把设计内容分成了几个部分。第一部分:需要明确此项设计的用途以及意义,通过查阅文献以及资料,确定好整体机构和工作原理,以便于下面工作的进展。另外,还通过网络搜索一些相似的产品,结合目前市面上的水果分拣机,综合优缺点设计出一款集简便和实用为一体的机构。第二部分,画框架图,通过第一阶段的准备,利用自己所学知识,画出框架草图,确定自己的最终方案。第三部分,进行数据的计算然后选择合适的零部件,此阶段时间最长,工作内容也比较多。通过计算,确定出机构以及的零件的尺寸,再根据要求,选出哪些是标准件。第四部分,根据上一阶段的计算,以及选材,画出装配图和零件图。第五部分,就是根据前面所有的材料,编写说明书,并且不断改进设计中不足的地方。
2.1 苹果分拣气动装置原理简介
苹果分拣气动装置主要由以下几个部分组成:机架、驱动机构以及水果传送机构。水果传送机构又分为摄像头采集图像机构和水果分级机构,水果经过摄像头的识别,采集信号,然后经过控制部分将信号水果分级机构,水果分级机构装在机架的一边,水果分级机构又装有一个或多个气动件,气动件主要包括存储气罐和控制机构,在存储气罐的端口装有气泵喷嘴,并且受控制机构控制,摄像头采集到水果的图像信号之后,通过控制机构输入,控制机构接收到信号,控制气泵喷嘴喷气,将对应的水果吹送到相应的位置完成动作。该机构设计较为简单,且有效的提高了生产效率,实现了自动化分拣的目的,所以其便利性值得推广以及应用
