标准件自动分组装备设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

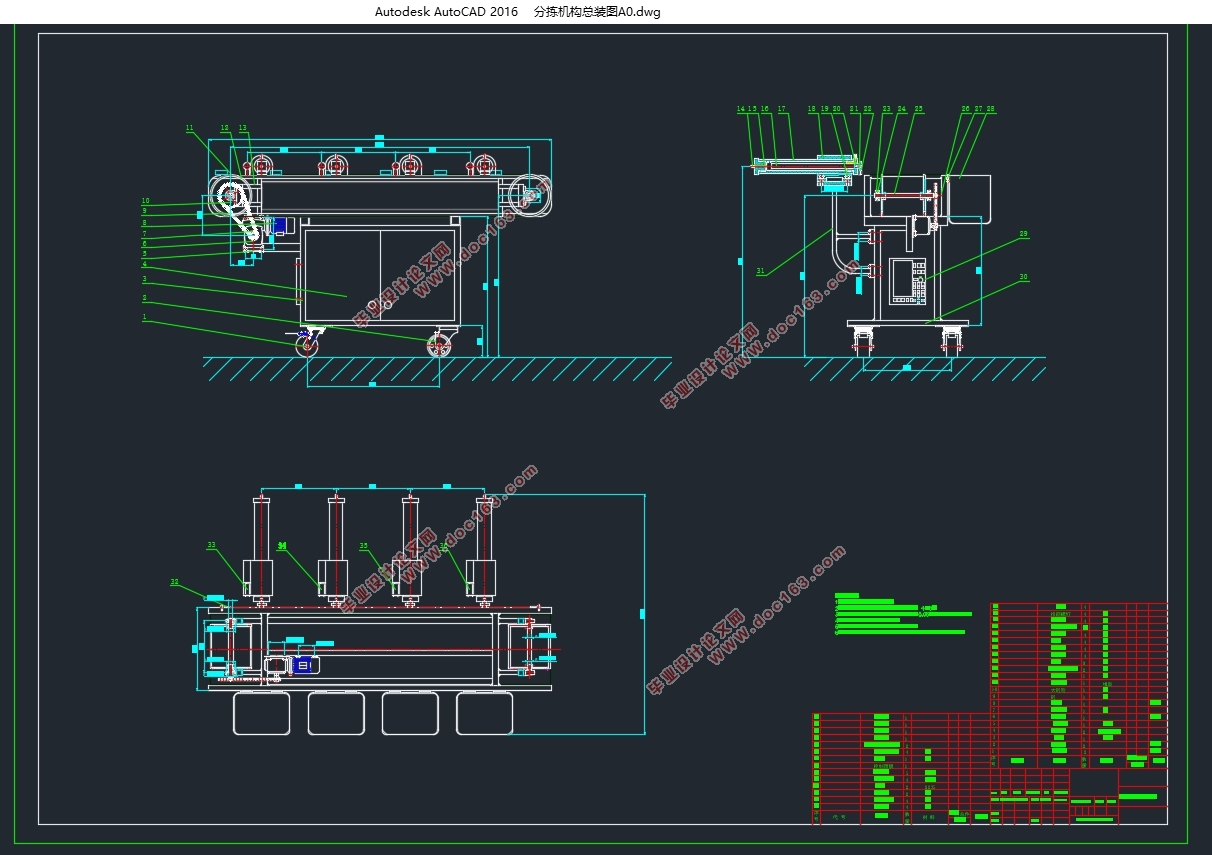

标准件自动分组装备设计(含CAD零件图装配图)(论文说明书7200字,CAD图8张)
系统组成

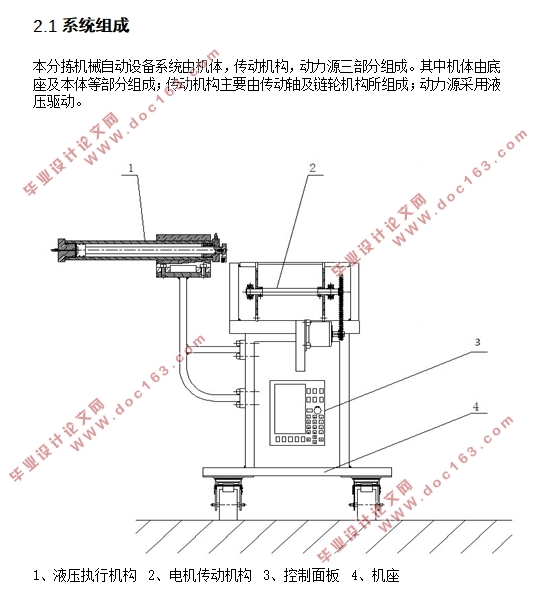

本分拣机械自动设备系统由机体,传动机构,动力源三部分组成。其中机体由底座及本体等部分组成;传动机构主要由传动轴及链轮机构所组成;动力源采用液压驱动。
工作原理
本分拣系统主要由传送带带动标准件前行,与传送带并列的液压系统负责将标准件推送到相应的位置,而标准件传感器负责分开不同种类的标准件。
各种类的标准件放置在传送带上,传送带由一个独立的电机M5提供动力,标准件沿途中箭头方向前行,与传送带垂直排列的标准件传感器S2..S3..S5与所分类的标准件框对应,当对应螺栓类的传感器感应到螺栓时,传送带停止传送,同时与螺栓类相对应的液压缸动作,将螺栓推送到螺栓筐里。为保证液压缸在推送螺栓时传送带不同时运转,在传送带两头设置两个对应的红外感应器。


[资料来源:http://THINK58.com]

标准件自动分组装备设计(含CAD零件图装配图)
标准件自动分组装备设计(含CAD零件图装配图)
标准件自动分组装备设计(含CAD零件图装配图)


目录
第一章 绪论    3
1.1选题背景    3
1.2发展现状    3
1.3  研究内容    4
第二章 分拣设备的方案设计    5
2.1系统组成    5
2.2工作原理    5
第三章 分拣设备机械部分的设计计算    8 [来源:http://think58.com]
3.1传动带驱动电机的选择    8
3.1.1驱动力矩的计算    8
3.1.2 驱动电机的选择    8
3.2滚筒轴的设计    9
3.3滚筒轴轴承选择计算    12
3.4 键的选择    13
3.4.1键联结强度计算    13
3.5链的设计    14
3.6 链轮设计计算    15
3.6.1链轮受力分析    15
3.6.2 链轮设计与校核    15
3.6.3计算弯曲疲劳许用应力    17
3.7液压执行机构设计计算    18
3.7.1手臂伸缩缸液压回路    18
3.7.2确定电机规格    18
第四章 总结    19
第五章 参考文献    19
第六章 致谢    19

[资料来源:THINK58.com]
