圆捆打捆机自动缠网装置的设计(含CAD零件图装配图)

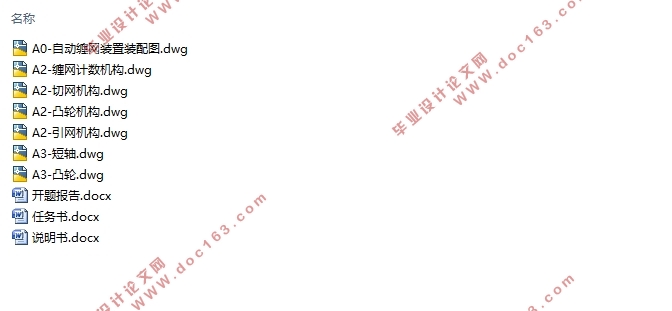

圆捆打捆机自动缠网装置的设计(含CAD零件图装配图)(任务书,开题报告,说明书6500字,CAD图7张)
摘要
我国是农业大国，近几年的农作物产量已位居世界前列。伴随着农作物产量的提升，秸秆的数量也逐年增长，数据表明，2000年全国秸秆资源总量达5.541x108吨，这一项庞大的农业资源，正在被国家重视并加以利用。但是秸秆的收集工作现在仍以人工收集为主，劳动强度高而且效率低下。这也造成大部分秸秆被人们所遗弃或就地焚烧。因此，为了更好的收集和储存秸秆，应合理地使用圆捆打捆机设备进行处理，提高收集效率，降低劳动成本。圆捆打捆机作为秸秆和牧草收获的主要机具在外国已经大范围的使用，随着我国农业科技逐年提升和进步，我国对圆捆打捆机的利用也在提高。自动缠网装置是圆捆打捆机的核心部件之一，自动缠网装置可以提升对秸秆收集的工作效率，并且降低劳动强度。此次设计自动缠网装置，并对自动缠网装置参数的计算，可以更好的了解自动缠网装置的工作原理，对结构本身有进一步的认识。
关键词：圆捆打捆机、自动缠网装置、设计
总体结构
圆捆打捆机按照功能应该按顺序完成捡拾、喂入、成捆、缠网（捆绳）、卸捆等作业。图示1中打捆机主要由传动系统、捡拾器、喂入系统、成捆室、缠网装置（或捆绳装置）和卸捆装置组成。

[资料来源：THINK58.com]

工作原理
圆捆打捆机：利用拖拉机动力通过传动系统将动力传递到各个工作机构，车辆行进过程中，捡拾器将地面的秸秆捡拾起来，通过喂入机构进入成捆室，在辊筒不断的旋转下，秸秆旋转形成草芯，随着越来越多的秸秆进入成捆室，秸秆围绕草芯不断旋转形成圆捆。当圆捆达到打捆机规定直径的时候，捡拾器暂停捡拾秸秆。同时缠网装置开始对成捆室内的圆捆进行缠网。当缠网圈数达到预定圈数以后，缠网机构停止工作同时切网机构将丝网切断。此时，成捆室释放圆捆，同时捡拾器继续捡拾秸秆，开始下一轮新的作业。
