螺旋千斤顶的设计(含CAD零件图装配图,PROE三维图)

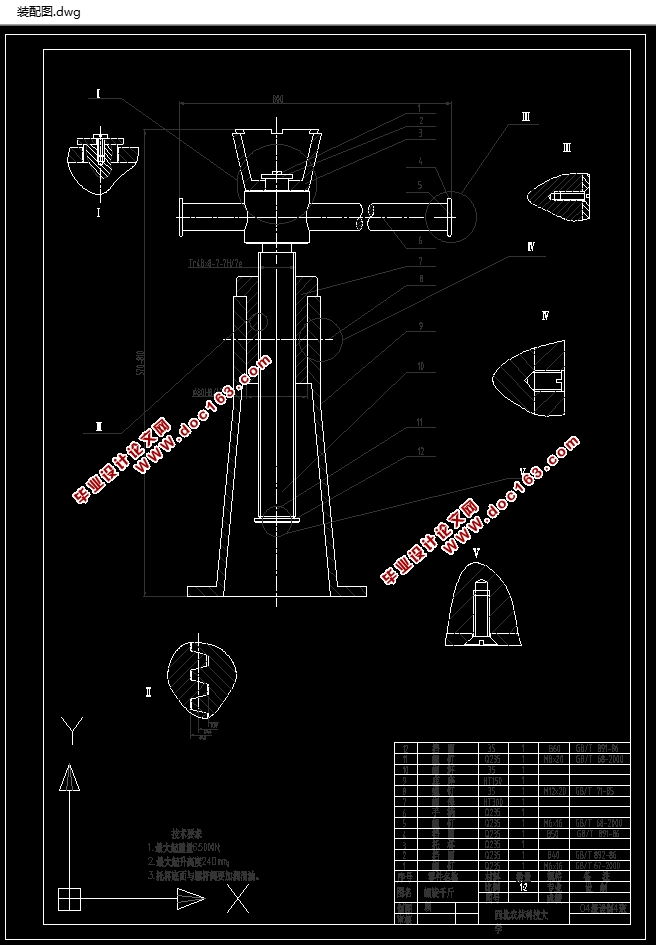

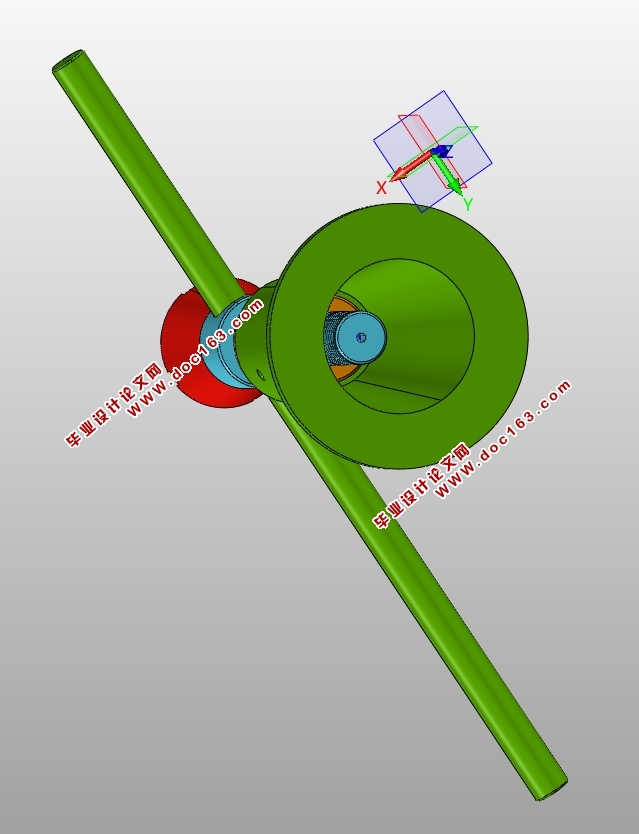

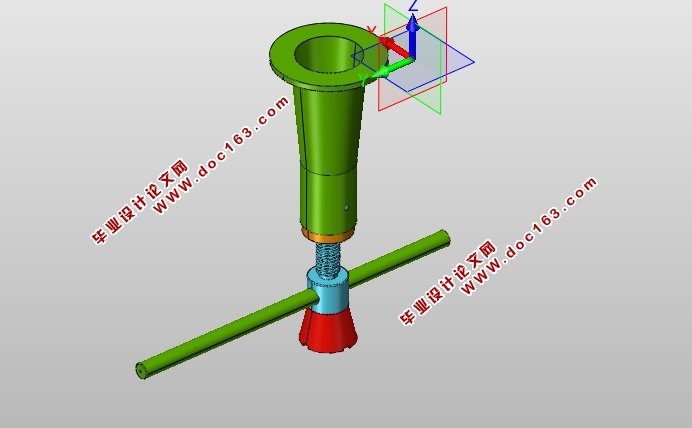

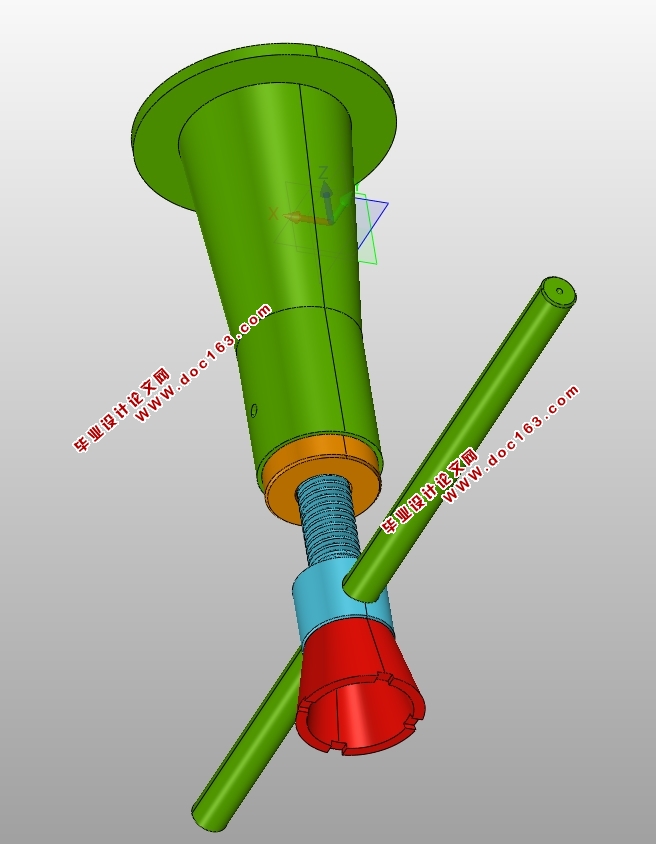

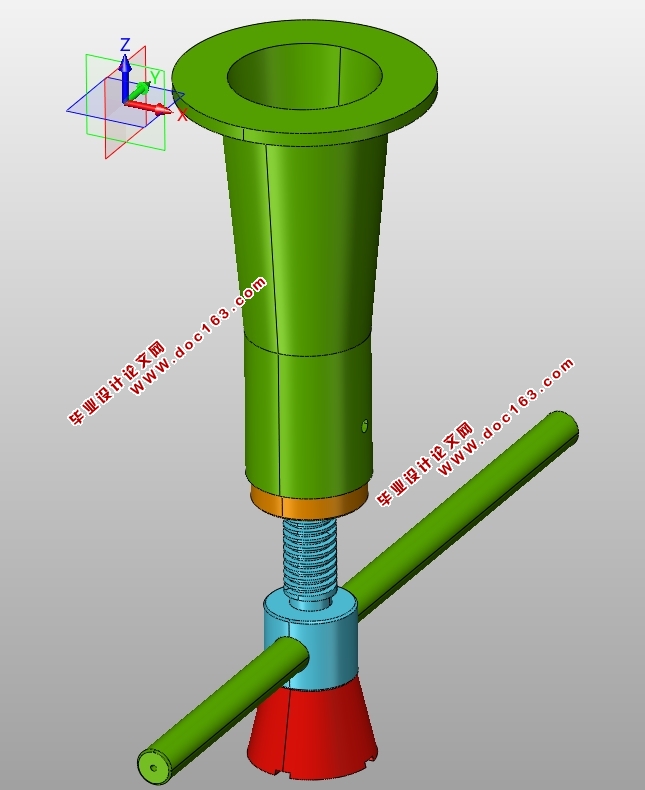

螺旋千斤顶的设计(含CAD零件图装配图,PROE三维图)(论文说明书10000字,CAD图纸6张,PROE三维图)
摘　　要
螺旋千斤顶主要是有螺杆、手柄、底座、螺套、旋转杆、挡环、托杯的零部件组装而成的。在本次设计过程中对螺旋传动的计算和各零部件的设计与选材最为重要；并且重点运用了机械设计方面的知识，另外还运用了辅助绘图工具AoutCAD、Solidworks等。
本文从螺旋千斤顶的零部件的设计与选材等多方面，阐述了它设计的全过程。尤其在工艺规程设计中，运用了大量的科学加工理论及计算公式，对它进行了精确地计算。 由于螺旋千斤顶是一种小型的起重设备，体积小方便携带，造价成本低，所以在日常生活中被广泛应用。
本设计既是产品开发周期中的关键环节，有贯穿于产品开发过程的始终。设计决定了实现产品功能和目标的方案，结构和选材。制造方法以及产品运行，使用和维修方法。现代机械产品的要求不对传统机械产品高的多，因而在产品开发和改进过程中只有全面深入地运用现代设计理论，方法和技术才能满足社会对现代机械产品愈来愈苛刻的要求，提高其市场竞争能力。
关键词：螺旋传动，体积小，方便，成本低
设计一人力驱动的螺旋千斤顶，其轴向承载能力为F=60000N,要求提升高度为h=150mm；要求耐磨性好，螺母材料为ZCuSn10-1，采用梯形螺纹。 [资料来源：www.THINK58.com]
  [版权所有：http://think58.com]

目   录
摘　　要    II
1 起重机械的概述    1
2 千斤顶的概述    2
2.1 千斤顶的种类    2
2.2 千斤顶的结构和技术规格    3
2.3千斤顶的工作原理    4
3 螺旋传动的设计与计算    6
3.1螺旋传动的应用和类型    6
3.2螺旋传动的结构和用途    8
3.3螺旋传动的计算    9
3.4螺旋传动的设计和选材    10

[资料来源：http://www.THINK58.com]

3.5螺旋机构耐磨性的计算    11
3.6螺母螺纹牙的计算    12
3.7螺杆强度和稳定性的校核    13
3.7.1强度的校核    13
3.7.2稳定性的校核    14
3.8自锁性的校核    15
4千斤顶的设计    16
4.1选择材料    16
4.2耐磨性计算    17
4.3螺母外部尺寸计算    18
4.4手柄设计计算    19
4.5螺杆稳定性校核    20
5 螺旋千斤顶图形的绘制    21
6 使用千斤顶的注意事项    23
参考文献    1 [资料来源：http://think58.com]
