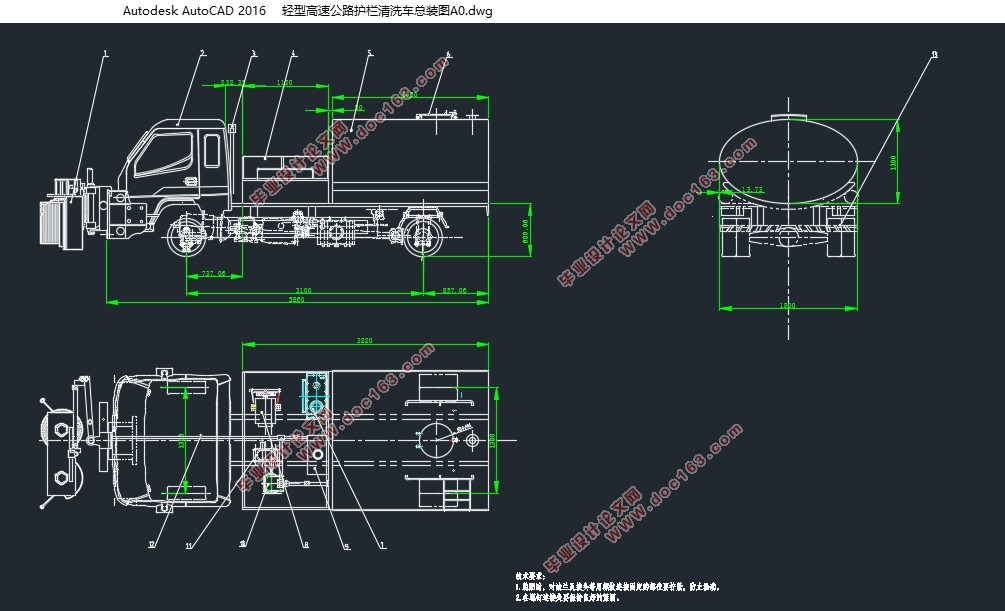

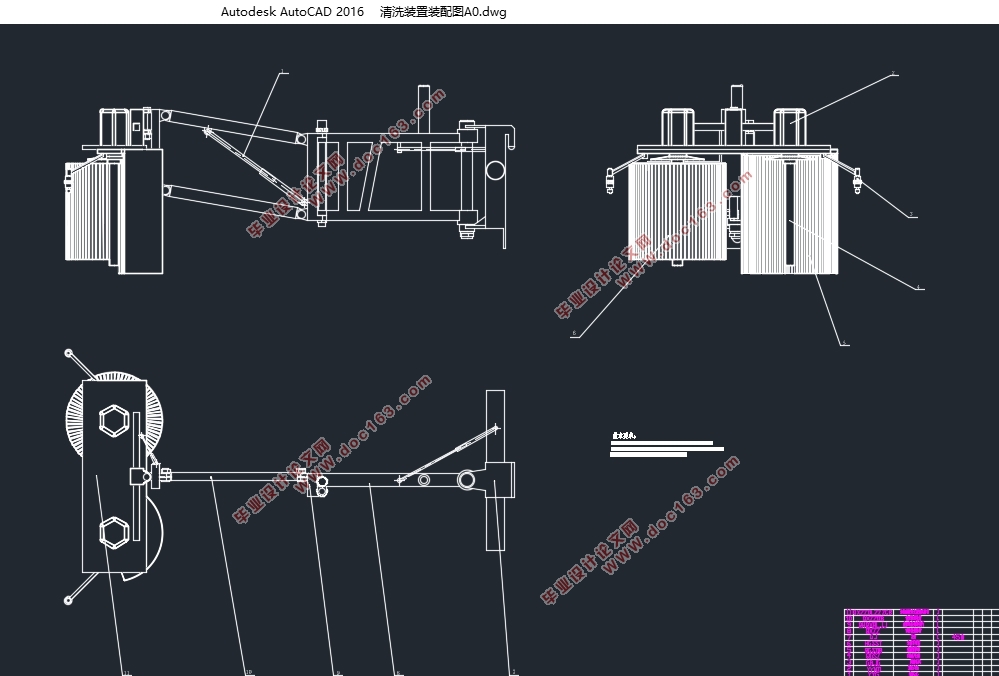

轻型高速公路护栏清洗车总体布置与设计(含CAD零件图装配图)

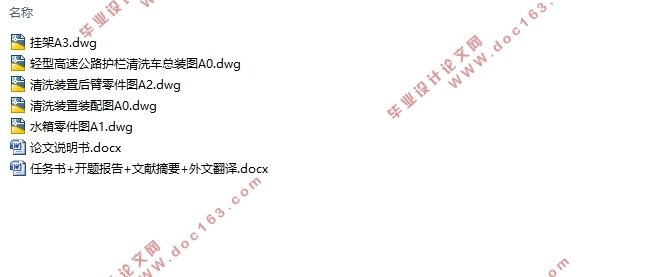

轻型高速公路护栏清洗车总体布置与设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书11000字,CAD图5张)
摘  要
    随着我国高速公路建设步伐的加快和高速公路线路的不断完善，高速公路的道路维护工作也逐渐被重视起来，高速公路护栏作为高速公路不可或缺的一部分，它的清洗和维护也显得尤为重要，可是由于高速公路线路太长，传统的人工作业清洗效率太低，并且人工作业时对工人的生命安全也存有威胁，所以需要设计一种用于代替人工清洗的清洗装置。
   本文通过对目前国内外高速公路护栏清洗车研究现状的分析，结合我国现有高速公路护栏清洗设备的现状，设计了一种符合我国目前高速公路护栏标准的轻型高速公路护栏清洗车，该车以一湿一干结合的方式来清洗护栏，并在第一级湿式清洗刷上装有刷体挡板，第二级刷体采用棉质刷毛做干式清洗，相比目前已有的双滚刷湿式清洗车，该车的清洗效果更好，并且清洗过后护栏表面干燥度达到一定要求，增加了护栏被二次污染的时间，并且冬季可以更换两级清洗刷的刷体来实现干式清洗，尤其适合我国西部的多沙尘干旱气候。
关键字：高速公路护栏清洗、滚刷机构、水路设计、整车布置。

ABSTRACT
With the continuous improvement of the pace of highway construction in our country and the acceleration of the highway, highway road maintenance work also gradually pay attention to it, highway guardrail expressway is an integral part of, the cleaning and maintenance is particularly important, because the highway line is too long, traditional manual cleaning efficiency is too low and when in manual operation on workers' life safety also being threatened, so it is necessary to design for instead of manual cleaning device.
This paper analyzes the current research status at home and abroad guardrail cleaning machine expressway, combined with China's current situation of highway guardrail cleaning equipment, design a line with our current highway guardrail standard light highway guardrail cleaning vehicle, the car with a wet dry combination way to clean the fence, and the brush body is equipped with baffle plate in the first stage wet cleaning brush, second brush body adopts cotton brush body to do dry cleaning, compared with the existing double brush wet cleaning vehicle, better cleaning effect of the car, and after cleaning the guardrail surface dryness meets certain requirements, increase the fence is two pollution, and winter can brush body two stage cleaning brush replacement for dry cleaning, especially drought climate more suitable for China's western dust. [资料来源：http://think58.com]
Key words:highway barrier cleaning, roller brush, water design, vehicle Layout.
总体设计方案
考虑到干式护栏清洗车清洗装置结构设计较复杂，并且护栏表面尘污成分多，不易分析，吸附性材料不易获得，所以参考目前国内已有的双滚刷湿式护栏清洗车，本护栏清洗车对其进行改装设计，力求做到更加的节水和保证护栏清洗的高效率，还应该对清洗过的护栏保洁时间有所优化。考虑到这些，本护栏清洗车拟采用一湿一干的滚作业的方式，并对前湿式清洗滚刷结构进行优化，使其更加的节水并保证护栏清洗能够达到要求的清洁度，除此之外，后滚刷采用干式清洗，除对前滚刷清洗过后的护栏进行二次清洗外，更主要的保证清洗过后的护栏的表面湿度达到一定的要求，延长护栏表面清洁时长[1]。
 

目  录
摘  要    I
ABSTRACT    II
目  录    III
第1章 绪论    1
1.1.课题研究背景和意义    1
1.2.国内外研究现状综述    1 [来源：http://think58.com]
1.2.2.国内现状    2
1.2.3未来护栏清洗车发展趋势展望    2
第2章 轻型护栏清洗车的总体设计    3
2.1总体设计方案    3
2.2清洗车设计思路流程图    4
第3章 二类底盘的选择    5
3.1底盘及发动机型号的选择    5
3.2动力性校核    7
3.3 本章小结    7
第4章 清洗装置的设计    9
4.1滚刷的设计计算    9
4.1.1工作车速的确定    9
4.1.2前滚刷的设计    10
4.1.3后滚刷的设计    11
4.2滚刷液压系统    11
4.2.1清洗滚刷液压马达的选择    11
4.3清洗装置的结构及尺寸设计    12
4.3.1安装底座的结构设计    13
4.3.2挂架的结构设计    13
4.3.3清洗装置后臂的设计    14
4.3.4清洗装置前臂设计    15 [来源：http://think58.com]
4.4 本章小结    16
第5章 供水系统的设计    18
5.1水路设计总体方案    18
5.2储水箱容积的计算    19
5.2.1水箱尺寸的确定    19
5.2.2入孔的设计    20
5.2.3储水箱的校核    20
5.3水泵的选取    20
5.4水管的选择    21
5.5取力器的选取    22
5.5.1 取力器的校核    22
5.6本章小结    23
第6章 电控系统    24
总  结    25
参考文献    26
附录A    27
致谢    28
