乒乓球发球机的设计(含CAD零件图装配图)

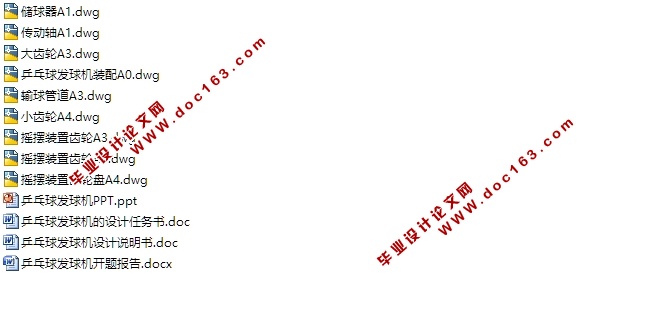

乒乓球发球机的设计(含CAD零件图装配图)(任务书,开题报告,论文说明书13000字,CAD图纸9张,答辩PPT)
摘要
乒乓球是一项集速度、耐力、反应力和力量为一体的运动，同时也是考验技术和战术的运动。乒乓球运动不仅适合小孩也适合老人的运动，对身体素质要求不高。随着科技生活的不断发展，人们的生活水平不断的提高，人们追求也不断提高。为了使广大练习者能达到学习乒乓球技术和健身的效果，本文设计了一种方便且好控制的乒乓球发球器。
本文综述了普遍的乒乓球发球器的类型和优缺点。了解乒乓球发球的原理，设计一种以对转双摩擦轮的发球原理，能够发射上下旋球和不旋球；采用了丝杠与螺母的配合其工作的原理，设计出乒乓球发球器的升降装置。利用齿轮带动输球管上啮合的齿盘设计摇摆装置；采用六个收球槽的叶片轮输球。对乒乓球发球器的功能结构等设计分析。本文采用三维造型设计和功能设计相结合，利用AutoCAD软件绘制乒乓球发球器的零部件和总装图。
本文设计乒乓球发球器结构比较简单，体积适中，拆装比较简单，容易操控，老少皆宜，能发射不同角度、速度和旋转的球。

2.2 乒乓球发球器的要求 [资料来源：http://think58.com]
    1）可调发球角度；
    2）使用者可以方便的掌握多角度，多落点的发球；
    3）发球频率：17~90次/分钟；
    4）发球速度，可以通过调节电机的速率改变；
    5）自动回收和供球系统，持续击打，无须捡球；
    6）快速安装与拆卸只需几分钟，无须任何工具；

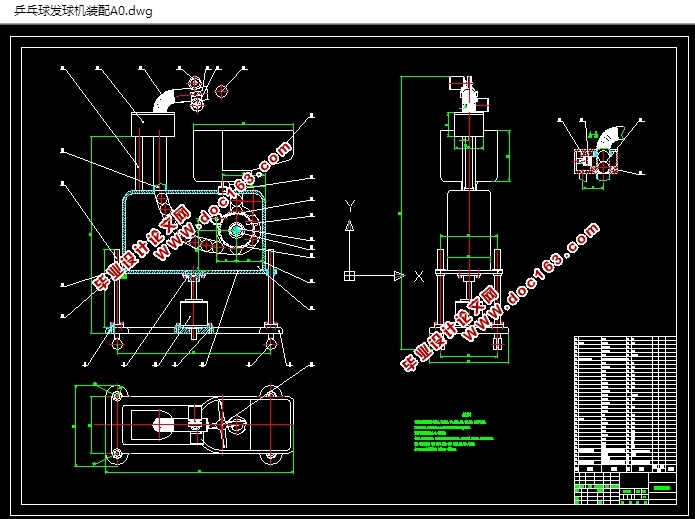

2.3 整体方案
    1）发射装置固定在出球口由上下两个摩擦轮组成，可以发射上下旋球和不旋球；

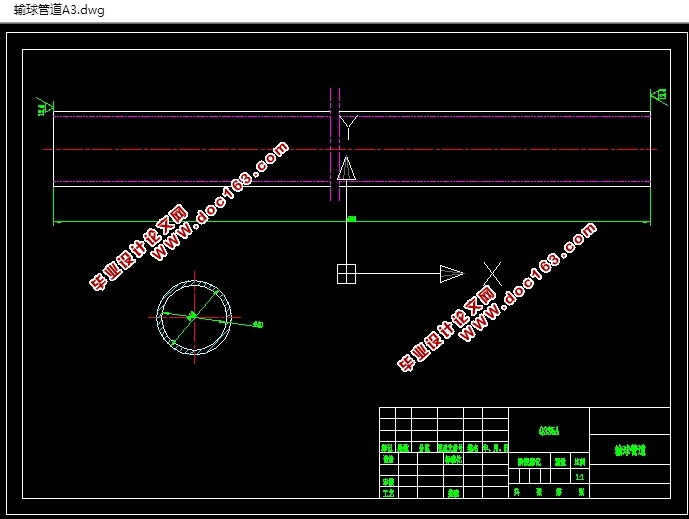

    2）输球机构，漏球口有搅拌机构，采用叶片轮输送球；
    3）采用齿轮带动输球管上的啮合的齿盘，实现机头摇摆；
    4）用了丝杠与螺母的配合其工作的原理实现机头的升降；
    5）底座设计方案四个滚轮；
2.4 乒乓球发球器整体参数
  乒乓球台台面尺寸：2740×1525mm
  乒乓球台台高：760mm
  乒乓球台网宽1.83米,
  乒乓球台网高0.1525米
   乒乓球直径40毫米重量2.7克

[资料来源：http://THINK58.com]

  空气流速：0.2-0.3 M/s
  电机转速：1400r/min


目 次
摘要    I
Abstract:    II
1  引言    5

1．1 论文选题的根据和研究意义    5
1.2 常见的乒乓球发球器的种类    5
1.3 设计的主要内容    7
1.4 小结    7
2  乒乓球发球器的要求和准则    8
2.1 乒乓球发球器过程    8
2.2 乒乓球发球器的要求    8
2.3 整体方案    8
2.4 乒乓球发球器整体参数    9
2.5 小结    9
3  乒乓球发球器传动设计    10
3.1 乒乓球发球器原理    10
3.2 乒乓球发球器的升降装置和摇摆装置的设计    11
3.3 乒乓球发球器的电机选择    12
3.4 输球装置的设计    14
3.5 传动部分的设计    14

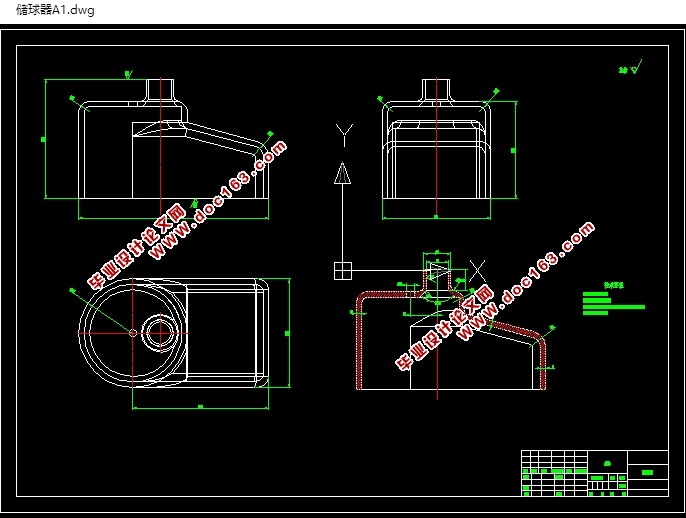

3.6 储球箱和拨球装置的设计    19
3.7小结    20
4  乒乓球发球器的装配设计    21
4.1 重点部分零部件的装配设计    21
4.2 输球装置电机与叶片轮装配    21 [来源：http://www.think58.com]
4.3. 乒乓球发球器发射装置的装配设计    23
4.4 升降装置的装配    25
4.5 拨球装置和储球箱的装配    26
4.6 摇摆装置的装配    27
4.7 各大部分的装配    29
4.8 本章小结    29
5  乒乓球发球器的使用注意事项和保养    30
6  总结    31
致谢    32
参考文献    33
