家用小型全自动压面机的设计(含CAD零件图装配图)

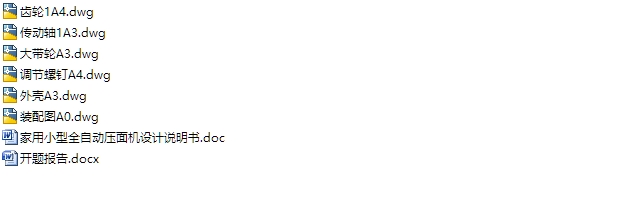

家用小型全自动压面机的设计(含CAD零件图装配图)(开题报告,论文说明书9500字,CAD图纸6张)
摘  要
本文对家用小型全自动压面机进行了总体方案设计，确定了面条机的技术参数。同时对面条机使用过程中可能出现的问题做了详细的分析，并提出了相应的解决方法，且对面条机中的主要零件进行了结构设计、分析计算和校核。此次设计的面条机是将已经揉好的面团经过面辊相对转动挤压形成面片，再经压面棍对面片进行切条。此面条机的传动：以电动机为动力源，电机和切面辊之间通过皮带轮传动，两压面棍之间的传动是齿轮传动。
本文设计了小型自动压面机的总体方案设计，确定了工艺参数。同时，对面条机在加工过程中可能出现的问题做了详细的分析，并提出了相应的解决方案，并对面条机的主要部件进行了结构设计、分析计算和校核。这次的设计是先揉搓面团，将面团擀成面片，然后面片的转动挤压形成面条。该设备是驱动电机的传动方式，电机驱动皮带轮，带动齿轮传动实现压面片，两个压杆之间的齿轮传动实现切面条。
关键词：电机；皮带轮；齿轮

总体结构
压面机功能主要分为三个：和面、压面、切面
压面机主体部件可分为：电动机、搅拌机、进料槽、压面辊、面刀、V型带、齿轮等

[来源：http://www.think58.com]

压面机的总体流程：首先在搅拌容器内加入适量的面粉和水，打开电源，和面区开始工作，其次和好的面团从搅拌容器倒进已经撒上面粉的进料槽，进入压面辊，开始压成面片，最后面片经过V型带，传送到面刀处，进行切面作业。
  [资料来源：http://www.THINK58.com]

目    录
摘要    Ⅰ
Abstract    Ⅱ
1  概述    1
2  总体结构    2
3  压面辊的设计    4
3.1 压面辊的结构和设计    4
3.2 轴承选用    4

[资料来源：http://THINK58.com]

3.3 压面辊与轴系零件的连接    5
3.4 压面辊的表面技术参数    5
3.4.1 齿数    5
3.4.2 压齿的斜度    5
3.4.3 齿形    5
3.4.4 压面辊的表面参    5
3.4.5 在选择辊速时考虑的因素    6
3.4.6 横压力    6
3.4.7 压面辊的清理及冷却    6
4  进料机构    6
4.1 进料板    7
5  切面棍    7
6  计算部分    8
6.1 传动设计、选配电机    8
6.1.1 传动方案的拟定    8
6.1.2 电机的选择    8
6.1.3 V带的设计    9
6.2 压延辊齿轮传动设计计算    11
6.2.1 选用齿轮类型、精度等级、材料及齿数    12
6.2.2 按齿面接触强度设计K1T1    12
6.2.3 按齿根弯曲强度设计    13
6.2.4 几何尺寸计算    14
6.3 压面辊和切面棍受力分析    14
6.3.1 结构设计    15
6.3.2 压面辊受力分析及校核    15
6.4压面辊轴承的选择计算    16
6.4.1 压面辊轴承的选择    16
6.4.2 轴承校核设计    16
7  结论    17
参考文献    17
致谢    18
