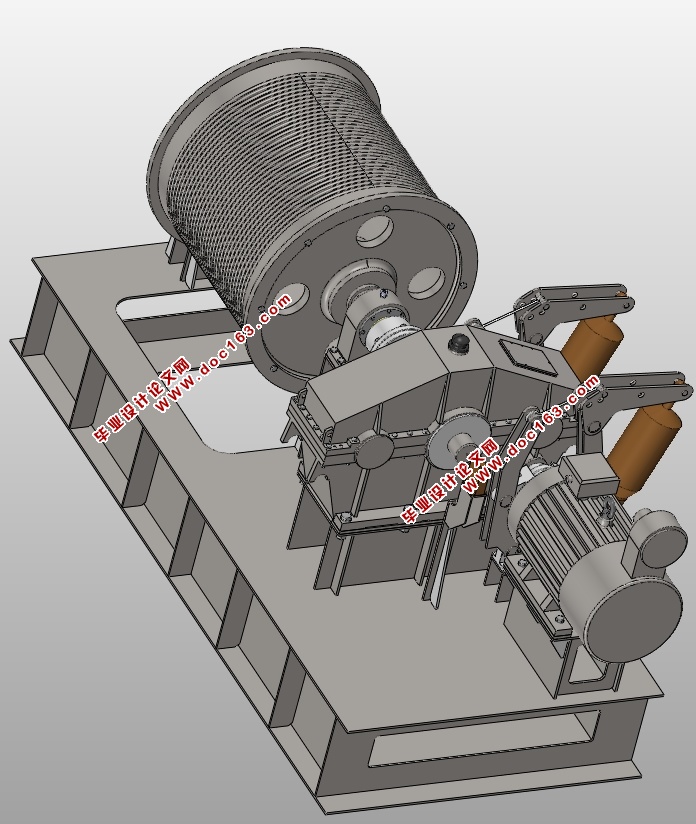

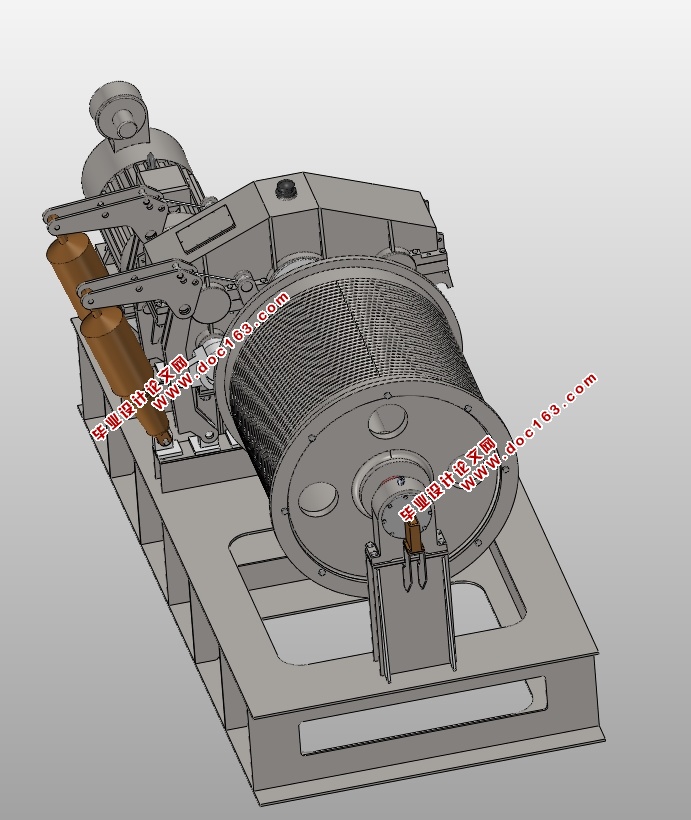

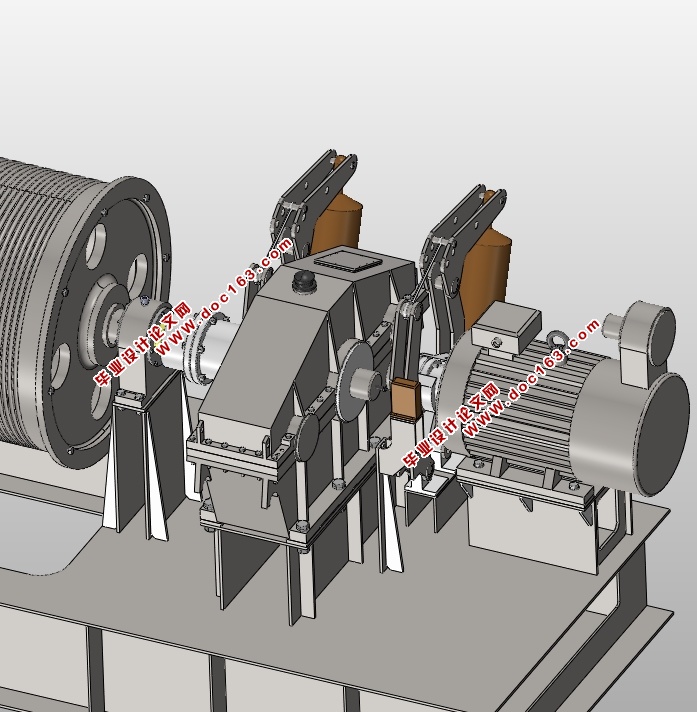

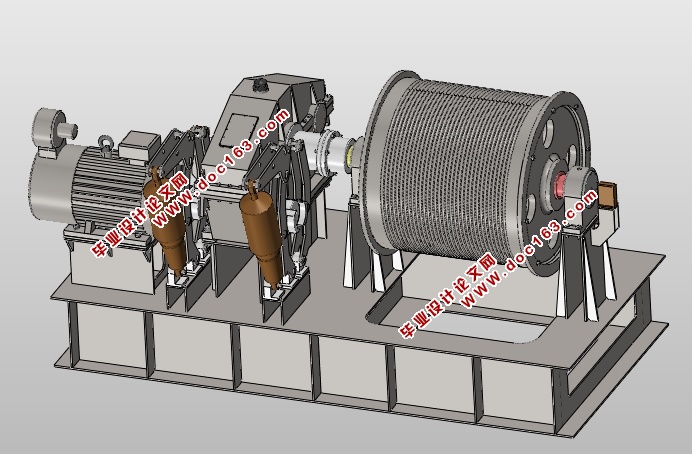

卷扬机的设计(含CAD零件图装配图,SolidWorks三维图)

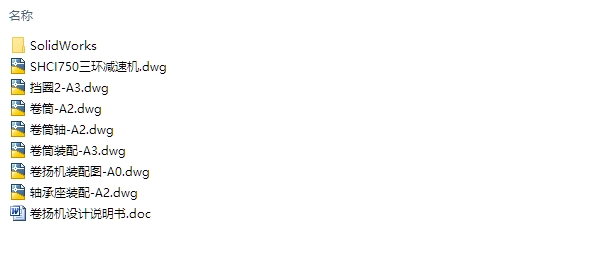

卷扬机的设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书8500字,CAD图纸7张,SolidWorks三维图)
参数
此设计的卷扬机主要参数如下：

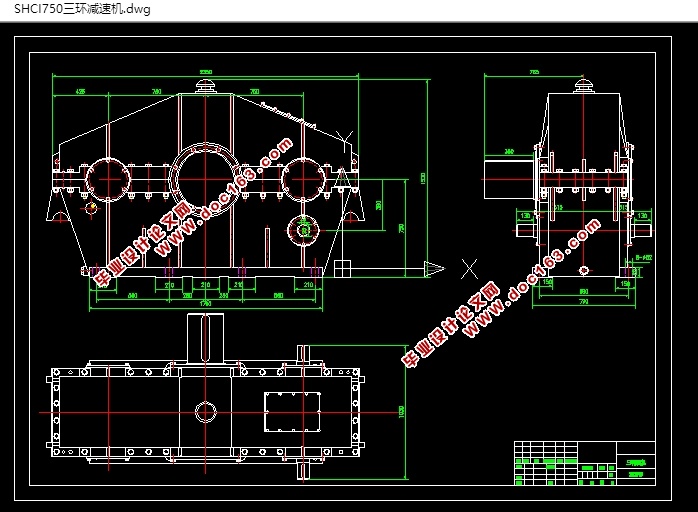

1.卷扬机减速机  选用SCH 1 750 规格  速比 29.7
2.卷扬机  卷筒直径  1850mm
3.电动机   选用YTSP 400L -8 250KW
4.额定起升能力：  200KN
5.起升速度：     2.56米/分
主要设计要求：
1。从电机轴到减速器的高速轴采用联轴器平键连接；
2。起升机构的制动器必须常闭；
3。制动力矩应保证足够的制动安全系数。
主要内容：
1。利用AutoCAD设计绞车结构，绘制图纸；
2。选用钢丝绳、电机、锭子强度、滚筒直径和长度；

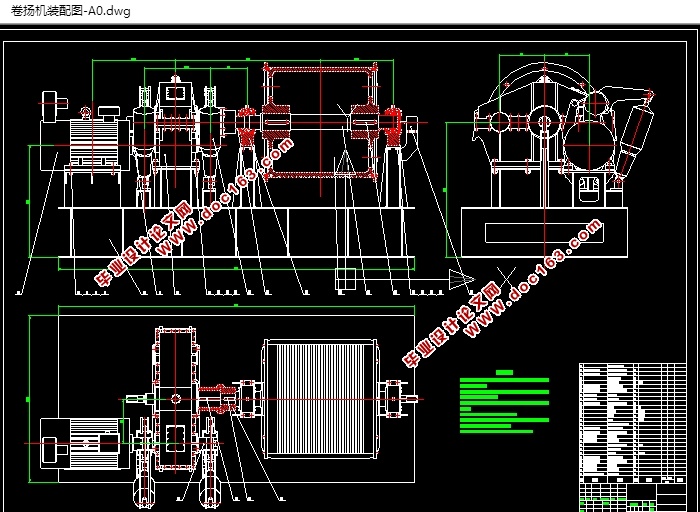

3。绘制总图、主轴图、固定鼓组件图等；
4。主轴和滚子主要设计部件
  [来源：http://www.think58.com]

目    录
1前言    1
1.1卷扬机简介    1
1.2卷扬机的分类    2
1.3  国内发展概况    2
2卷扬机的设计参数    4
3 主体零件的设计    12 [资料来源：THINK58.com]
3.1 钢丝绳的选择    12
3.2 卷筒的结构设计及尺寸确定    15
3.3卷筒轴的设计计算    20
3.4 电动机选择    26
3.5 减速器的设计计算    27
3.6 制动器，联轴器的选择    28
总    结    30
致    谢    31
参考文献    32 [资料来源：THINK58.com]
