全液压货车转向架翻转机液压系统设(含CAD图)

全液压货车转向架翻转机液压系统设(含CAD图)(论文说明书14300字,CAD图纸5张)
摘  要
 当今社会，机械工业是一个国家的支柱产业，机械工业的发展每分每秒都在影响着国家经济的发展，人类社会文明的进步与机械制造的发展密不可分。在全球经济发展的大环境下，中国各个行业被其他国家的先进技术影响的同时，越来越多的外国企业和品牌传播到中国已经成为现实。在新的市场需求的推动下，对全液压货车转向架翻转机液压系统进行改良和优化是当务之急。有大型全液压货车转向架翻转机液压系统生产设备企业对设备的安全指标的有着一定生产的严格要求。对于那些做设备生产的企业来说，设备肯定会有存在的问题，这是他们需要考虑的，从而减少噪声污染引起的振动或不当操作设备的现象等。国内全液压货车转向架翻转机液压系统设备的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。全液压货车转向架翻转机液压系统的发展与人类社会的进步和科学技术的水平密切相关。
 本次设计是关于全液压货车转向架翻转机液压系统结构的设计，通过对传统的全液压货车转向架翻转机液压系统结构进行了改进和优化，使得此种类型的全液压货车转向架翻转机液压系统结构的使用范围更广泛，更加灵活，而且对以后我们要设计的东西有很大的帮助。

[版权所有：http://think58.com]

关键词：全液压货车转向架翻转机液压系统；结构；范围；参考

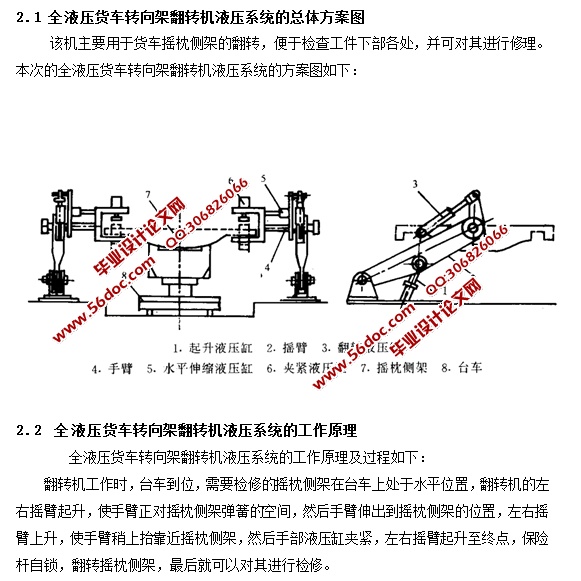

全液压货车转向架翻转机液压系统的工作原理
   全液压货车转向架翻转机液压系统的工作原理及过程如下：
翻转机工作时，台车到位，需要检修的摇枕侧架在台车上处于水平位置，翻转机的左右摇臂起升，使手臂正对摇枕侧架弹簧的空间，然后手臂伸出到摇枕侧架的位置，左右摇臂上升，使手臂稍上抬靠近摇枕侧架，然后手部液压缸夹紧，左右摇臂起升至终点，保险杆自锁，翻转摇枕侧架，最后就可以对其进行检修。




[资料来源：http://THINK58.com]
目    录
摘要    I
Abstract    II
第一章 绪论    1
   1.1 课题的来源与研究的目的和意义    1
   1.2 液压传动技术的发展概况    2
   1.3 本课题研究的内容    3
第二章 全液压货车转向架翻转机液压系统结构的设计    4
   2.1 全液压货车转向架翻转机液压系统的总体方案图    7
   2.2 全液压货车转向架翻转机液压系统的工作原理    10
   3.1全液压货车转向架翻转机液压系统液压缸的设计及计算     11
     3.1.1 液压缸的负载力分析和计算    11
     3.1.2 缸筒设计与计算    12
   3.2翻转液压缸的设计及计算     14
     3.2.1 液压缸的负载力分析和计算    17 [资料来源：THINK58.com]
     3.2.2缸筒设计与计算    18
   3.3起升液压缸的设计及计算    20
     3.3.1液压缸的负载力分析和计算    22
第四章 主要零部件的强度校核    26
   4.1 轴承强度的校核计算    27
   4.2 液压缸的校核计算    29
第五章 设计总结    32
结论    33
致谢    34
参考文献    35
