坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

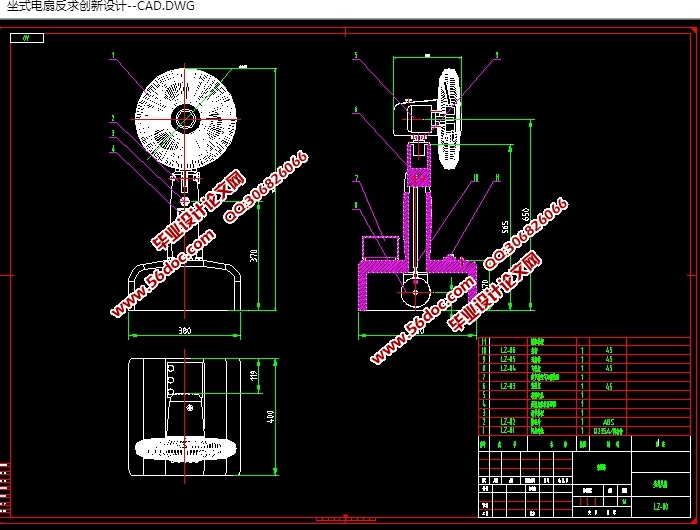

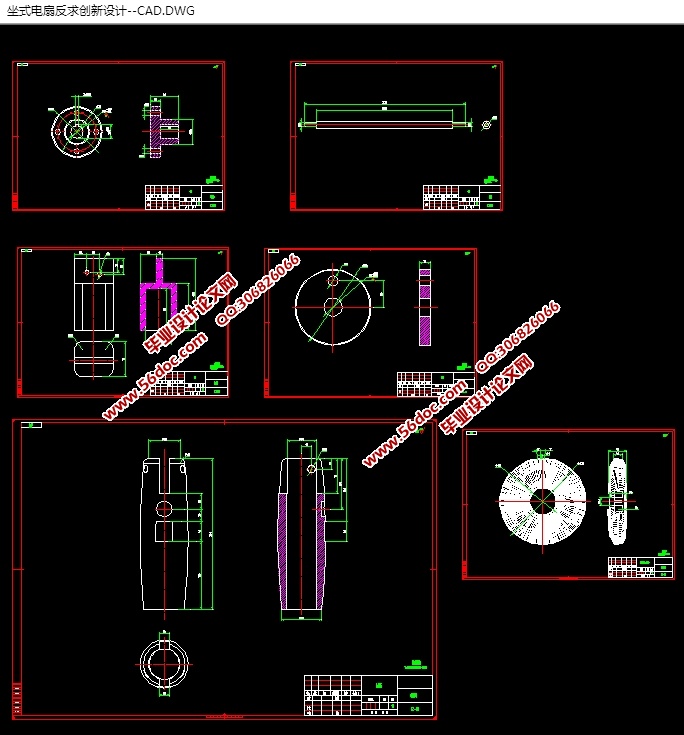

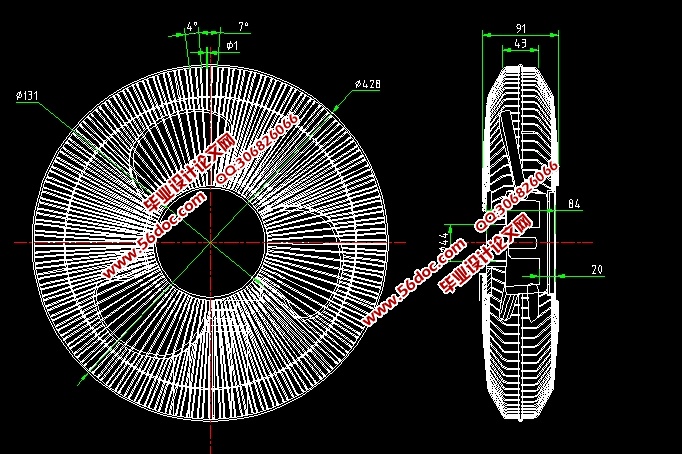

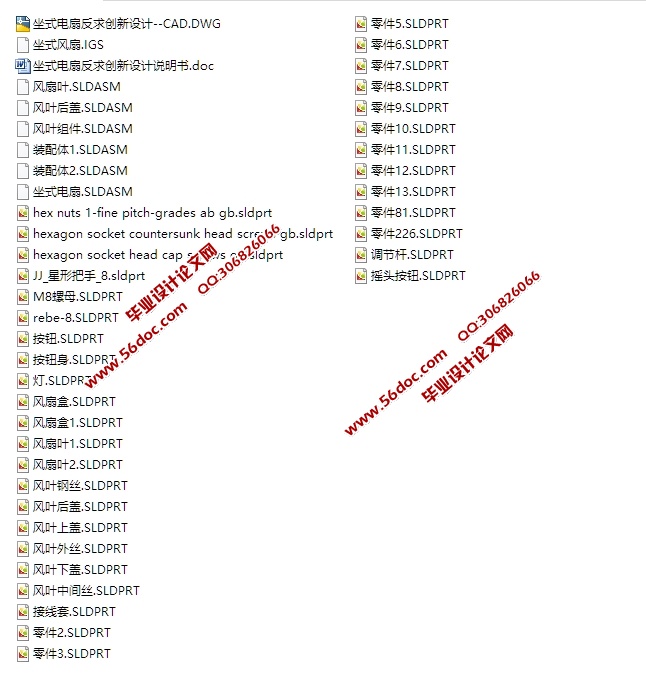

坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)(论文说明书8000字,CAD图纸7张,SolidWorks三维图,IGS通用三维格式)
本次设计的题目是坐式电扇反求创新设计,通过大学所学的知识,提出了坐式电扇的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验,构建了坐式电扇总的指导思想,从而得出了该坐式电扇的优点是工作灵活,运行平稳以及功能多样化。
关键词:坐式电扇;结构;空气加湿器;平稳

1方案设计

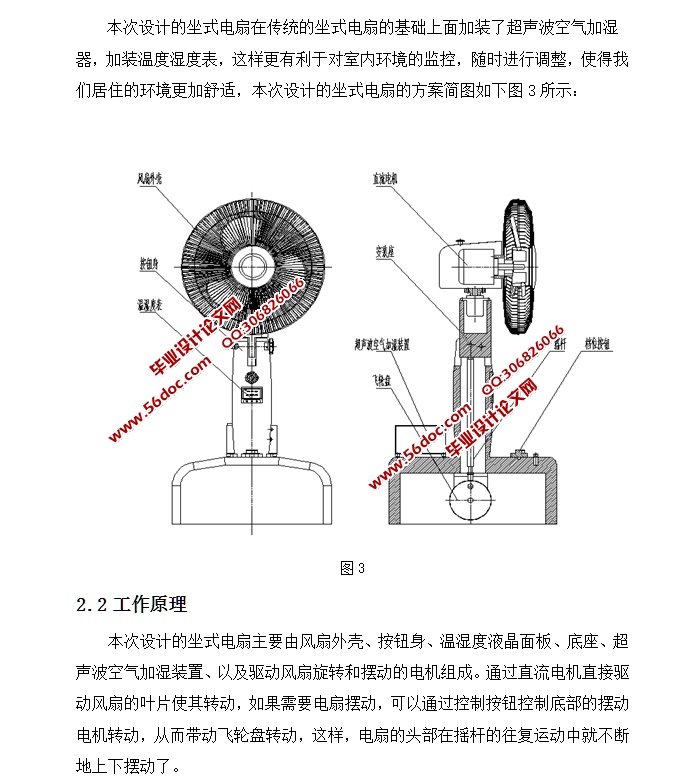

    本次设计的坐式电扇在传统的坐式电扇的基础上面加装了超声波空气加湿器,加装温度湿度表,这样更有利于对室内环境的监控,随时进行调整,使得我们居住的环境更加舒适
2.2工作原理
    本次设计的坐式电扇主要由风扇外壳、按钮身、温湿度液晶面板、底座、超声波空气加湿装置、以及驱动风扇旋转和摆动的电机组成。通过直流电机直接驱动风扇的叶片使其转动,如果需要电扇摆动,可以通过控制按钮控制底部的摆动电机转动,从而带动飞轮盘转动,这样,电扇的头部在摇杆的往复运动中就不断地上下摆动了。
2.3摇杆的结构设计
本次设计的摆动部分主要的零件是摇杆,摇杆的设计需要考虑到它的强度和结构方面的设计,它是电风扇头部与飞轮盘相连接的载体,在摆动部分起到至关重要的作用。 [来源:http://www.think58.com]


[来源:http://www.think58.com]

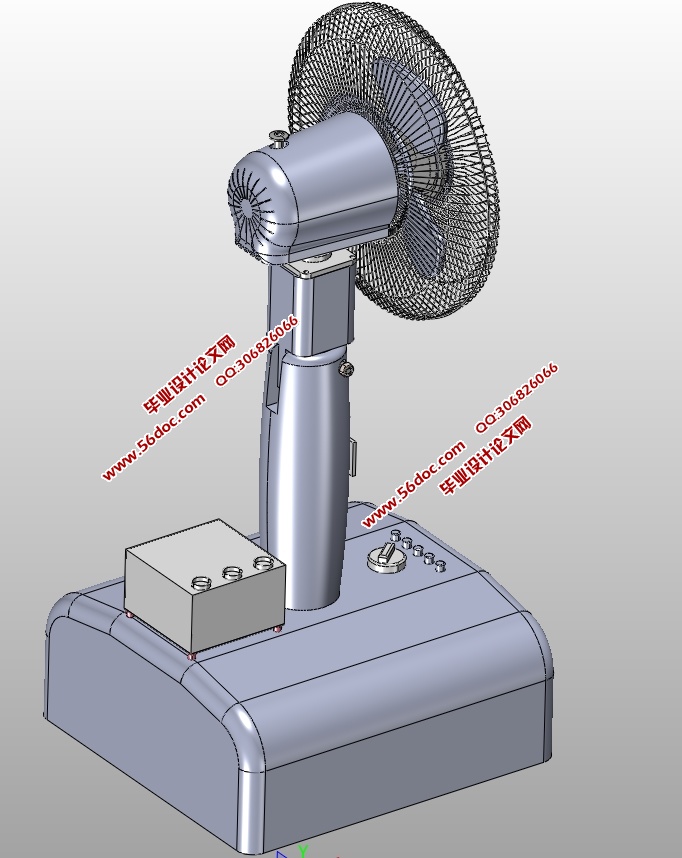

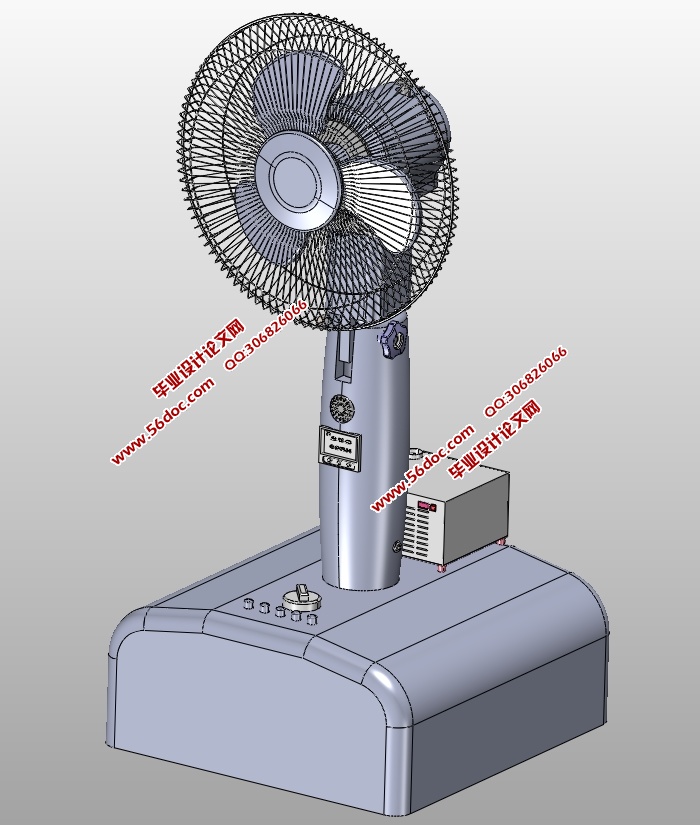

坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)
坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)
坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)
坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)
坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)
[资料来源:http://www.THINK58.com]

坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)
坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)
坐式电扇反求创新设计(含CAD零件装配图,SolidWorks,IGS三维图)


目 录
摘要    I
Abstract    II
1 绪论    1
  1.1课题的来源与研究的目的和意义    1
  1.2本课题研究的内容    3
  1.3研究的意义    4 [来源:http://www.think58.com]
2 坐式电扇总体结构的设计    5
  2.1方案设计    6
  2.2工作原理    7
  2.3 摇杆的结构设计    9
3 机械部分的设计计算    10
  3.1上下摆动电机的选型计算    12
  3.2旋转直流电机的设计计算    13
  3.3螺栓的选型计算    14
  3.4超声波空气加湿装置工作原理    15
4 坐式电扇中主要零件的三维建模    16
  4.1风扇外壳的三维建模    18
  4.2 按钮身的三维建模    20
  4.3飞轮盘的三维建模    21
  4.4坐式电扇的三维建模    21
5 坐式电扇中主要零件的强度分析与校核    22
  5.1滚动轴承强度的校核计算    22
结    论    23
参考文献    24
致    谢    25 [来源:http://think58.com]
