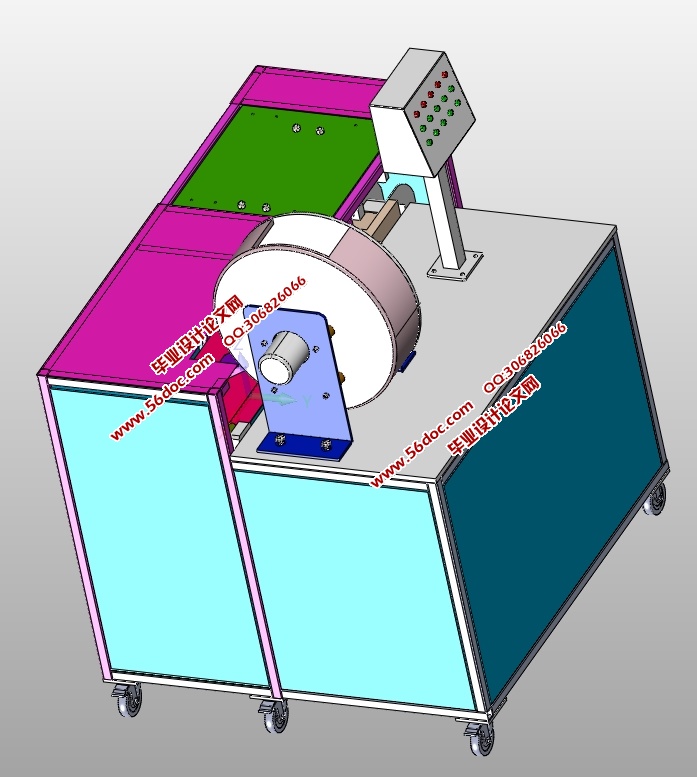

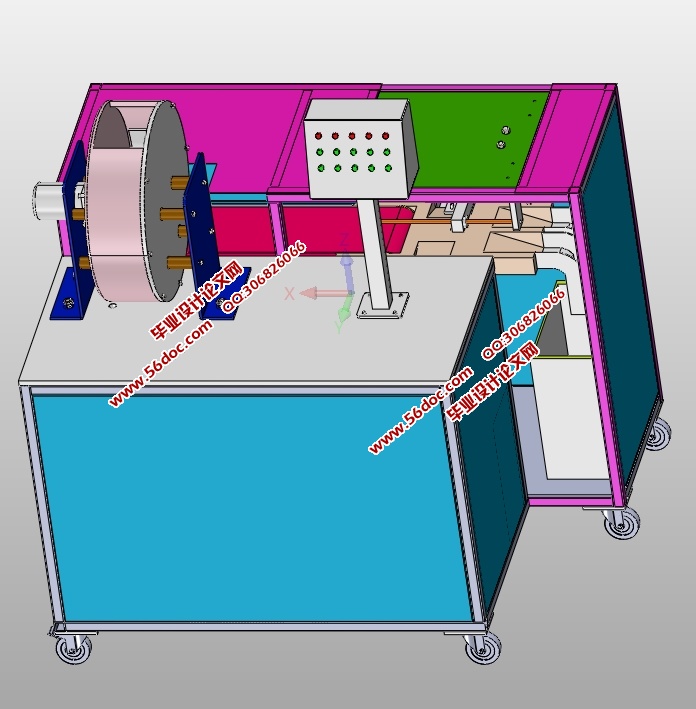

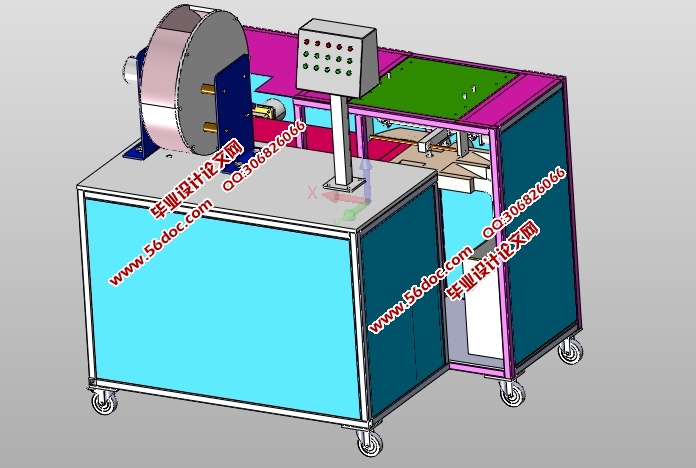

纸币分类整理装置的设计(CAD零件装配图,SolidWorks,IGS,STEP三维

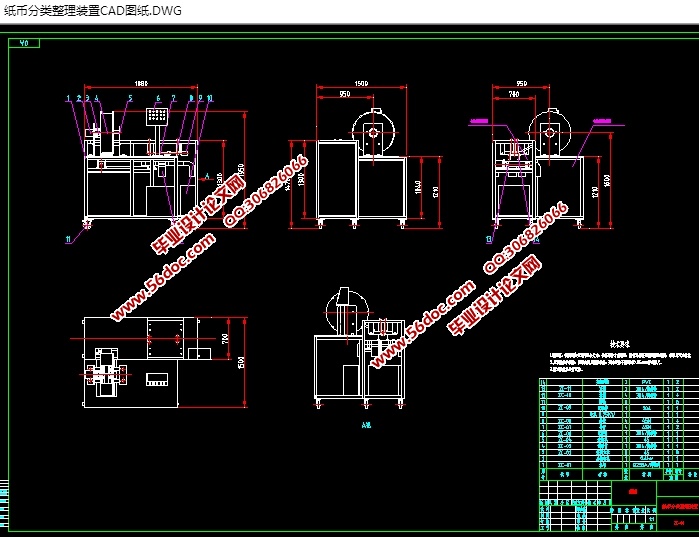

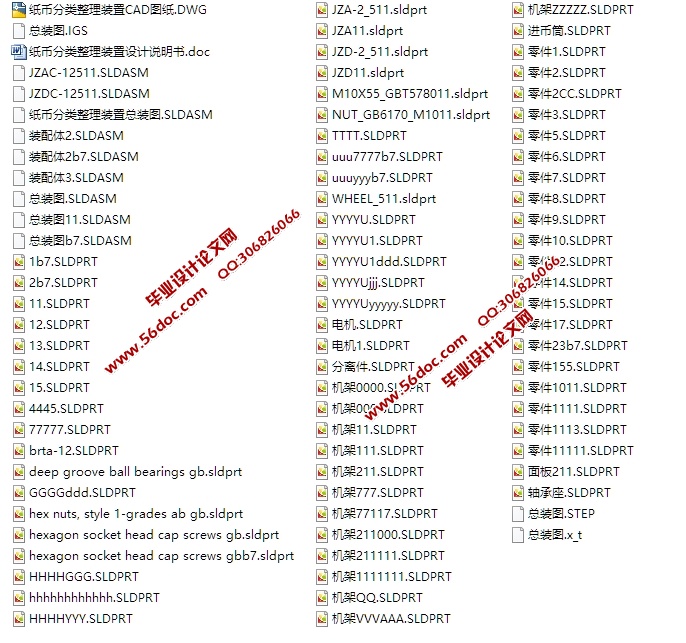

纸币分类整理装置的设计(CAD零件装配图,SolidWorks,IGS,STEP三维图)(论文说明书8400字,CAD图纸8张,SolidWorks三维图,IGS,STEP通用三维格式)

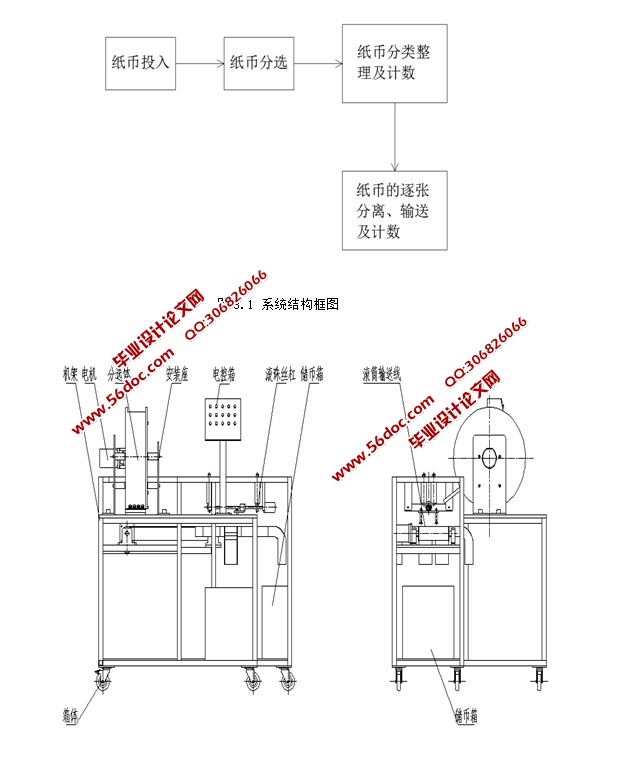

本次设计的任务是对纸币分类整理装置进行设计，本次设计主要采用模块化设计。方案一:本次设计的纸币分类整理装置可以采用纸币分开投放，然后各自通过分选机构，和检测机构来实现钱币的自动分类、清点。方案二：通过采取混币投入的形式，就是说把纸币混合放在一起，然后通过分选机构和清点机构进行钱币的自动分类、清点。通过查找相关资料和文献，对于以上两种方案作了比较，通过比较考虑，觉得方案二更方便，并且机械的主体机构比较集中，于是得出的系统结构框图如下图3.1所示。

纸币分类整理装置的工作原理
纸币分类整理装置的工作原理为:人工通过电控箱的启动按钮启动纸币分类整理装置，然后将纸币放入进币筒，进币筒里面有分选体装置，电机带动其不断地旋转，由于分选体和进币筒的内壁刚好配合好，对于纸币，在分选体旋转的同时，在分选体圆周表面与纸币摩擦的同时，由于惯性力的作用，将纸币从进币筒里的缺口里面落到分选输送带上面，然后顺着输送带移动到检测分类的位置，通过检测传感器针对纸币的颜色和大小的判别从而通过PLC系统控制电机带动滚珠丝杆螺母副移动，利用真空吸盘来吸住不同面值的纸币到各自的滑槽里面，纸币会随着滑槽在其重力的作用下落入到存储箱里面。由于PLC控制系统控制灵活，且能够执行复杂的动作，所以通过PLC编程，就能够使得机械实现不同的功能了。



[资料来源：THINK58.com]

[资料来源：http://think58.com]

目录
摘要    I
Abstract    II
第一章 引言    1
    1.1课题的来源与研究的目的和意义    1
    1.2本课题研究的主要内容    2

[资料来源：http://THINK58.com]

第二章 纸币识别、整理、计数及储存模块设计    4
    2.1识别方案    6
    2.2计数及储存模块设计方案    7
第三章 纸币分类整理装置的结构设计    10
    3.1系统方案结构框图的确定    11
    3.2纸币分类整理装置的工作原理    13
第四章 机械传动部分的选型计算    15
    4.1驱动电机的选型计算    17
    4.2平带传动的选型计算    20
    4.3滚珠丝杆传动的设计计算    21
    4.4机架强度的校核    22
    4.5转轴强度的校核    23
    4.6轴承的较核    24
第五章 附录    26
总 结    27
参考文献    28
致 谢    29 [来源：http://www.think58.com]
