一级圆柱齿轮减速机的设计
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保
摘 要
一级圆柱齿轮减速机是位于原动机和工作机之间的传动装置。常用的减速器已标准化和规格化,用户可根据各自的工作条件进行选择。
本次毕业设计中的减速机是根据用户的选择而设计的非标准减速器。机器常由原动机、传动装置和工作机三部分组成。合理的传动方案不仅应满足工作机的性能要求,而且还要工作可靠、结构简单紧凑加工方便、成本低、传动效率高以及使用和维护方便。(毕业设计网 )
[资料来源:http://think58.com]
关键词 传动装置 箱体 齿轮 低速轴
减速器的类型
减速器种类很多,可以满足各种机器的不同需求。一般根据以下几种方法进行分类:按传动件的不同,可分为圆柱齿轮减速器、锥齿轮减速器、蜗杆减速器、齿轮——蜗杆减速器和行星齿轮减速器;按传动级数不同可分为单级减速器、双级减速器和多级减速器;按轴在空间的相对位置不同,可分为卧式减速器和立式减速器。 [版权所有:http://think58.com]
总体设计
分析拟定传动方案
机器常由原动机、传动装置和工作机三部分组成。合理的传动方案不仅应满足工作机的性能要求,而且还要工作可靠、结构简单紧凑加工方便、成本低、传动效率高以及使用和维护方便。因此,设计时应注意优先保证重点,并统筹兼顾其它条件。

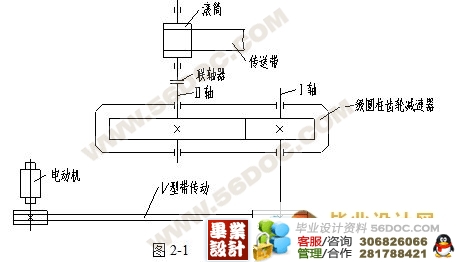

传动方案常用运动简图表示。运动简图明确地表示了组成机器的原动机、传动装置和工作机三者之间的运动和动力传递关系,而且为传动装置的设计提供了重要依据。
分析和选择传动机构的类型及组合,合理布置传动顺序,是拟定传动方案的重要环节,通常应考虑以下几点:
(1) 带传动 由于其承载能力较低,在传递相同转矩时,结构尺寸较其它传动形式大,但运动平稳,能吸振缓冲,因此被广泛应用于传动系统的高速级。
(2) 链传动 运动不平稳,有冲击,宜布置在传动系统的低速级。
(3) 斜齿圆柱齿轮传动 平稳性较直齿圆柱齿轮传动好,相对可用于高速级。
(4) 锥齿轮传动 因锥齿轮加工较困难,故一般放在高速级,并限制其传动比。
(5) 蜗杆传动 传动比大承载能力较齿轮传动低,故常布置在传动装置的高速级,获得较小的结构尺寸和叫高的齿面相对滑动速度,以便于形成液体动压润滑油膜,提高承载能力和传动效率。 [资料来源:www.THINK58.com]
(6) 开式齿轮传动 其工作环境一般较差,润滑条件不好,故寿命较短,宜布置在传动装置的低速级。
(7) 改变运动形式的机构
(8) 传动装置的布局 要求尽可能做到结构紧凑、匀称,强度和刚度好,便于操作和维修。 [版权所有:http://think58.com]
目 录
摘要..............................................................2 [来源:http://www.think58.com]
第1章 概述......................................................3 [版权所有:http://think58.com]
第2章 减速机的设计..............................................6
2.1传动方案分析...................................................6
2.2电动机选择.....................................................7
2.3计算传动装置的总传动比和分配各级传动比.........................8
(毕业设计网 )
2.4计算传动装置的运动和动力参数...................................9
2.5初绘装配底图及验算轴系零件.....................................10 [来源:http://www.think58.com]
第3章 结构设计..................................................17
3.1设计和绘制减速器的轴系零件和结构...............................17
3.2设计绘制箱体及其附件的结构.....................................19
3.3减速器附件结构的设计...........................................21 [资料来源:http://www.THINK58.com]
第4章 加工......................................................22
4.1完成装配工作图.................................................22
4.2设计减速器零件图...............................................24
4.3润滑与密封.....................................................27 [版权所有:http://think58.com]
小结..............................................................28 [版权所有:http://think58.com]
参考文献..........................................................29 [来源:http://think58.com]
致谢..............................................................30
[来源:http://www.think58.com]
附录:零件图 [来源:http://think58.com]
参考文献
1、徐颍主编. 机械设计手册 北京:机械工业出版社 1992
2、东北大学编写组.机械设计手册 北京:冶金工业出版社 1994
3、胡笳修主编.简明机械零件设计实用手册 北京:机械工业出版社1997
4、(美)E.希格利.CR. 机械设计通用手册 河海大学机械学院译 北京:机械工业出版社 1993
5、《齿轮手册》编写组.齿轮手册 北京:机械工业出版社 1990
6、吴瑞琴主编.全国滚动轴承产品样本 洛阳:机械工业部洛阳轴承研究所 1995
7、牛锡传,王闻生编著.轴的设计 北京:国防工业出版社 1993
8、邱宣怀主编.机械设计 北京:高等教育出版社 1997
9、陈秀宁主编.机械设计基础 杭州:浙江大学出版社 1993
10、范顺成,马洛平,马洛刚主编.机械设计基础 北京:机械工业出版社 1998
11、汤慧谨主编.机械设计基础 北京:机械工业出版社 1997
12、张绍匍,徐锦康,魏传儒主编.机械零件学习指南与课程设计 北京:机械工业出版社 1996
13、季杏法主编.小型三相异步电动机技术手册 北京:机械工业出版社 1987
14、庞起淮主编.小功率电动机应用技术手册 北京:机械工业出版社 1990
15、《实用机械设计手册》编写组.实用机械设计手册 北京:机械工业出版社 1994
