摘    要

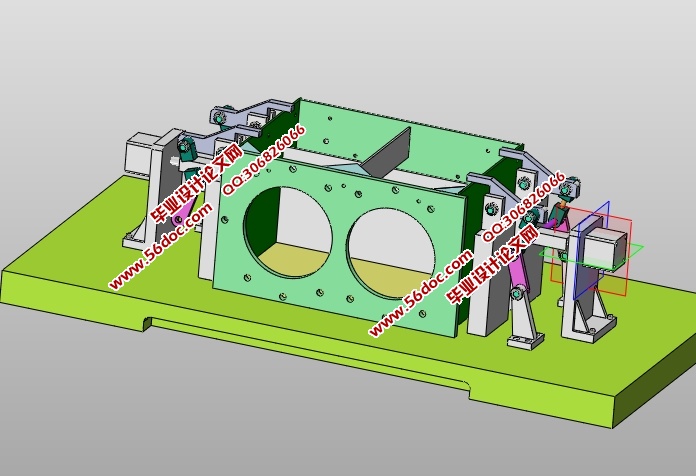

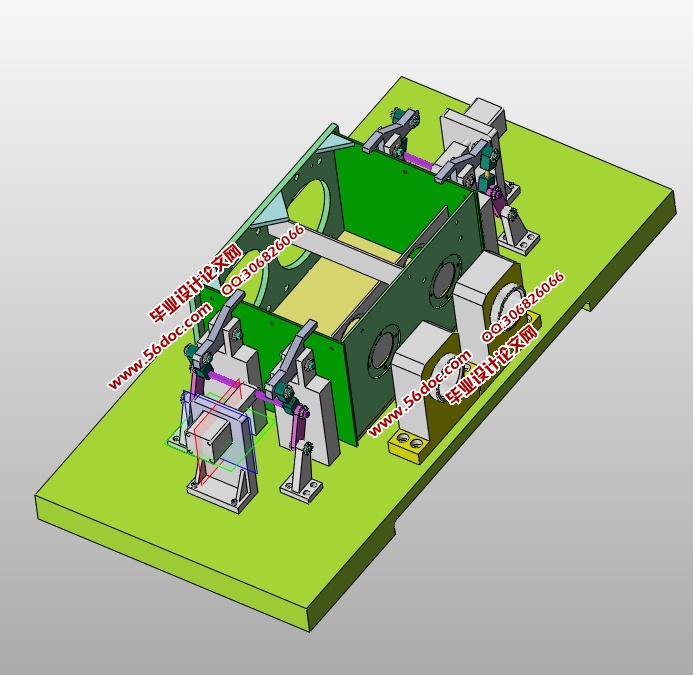

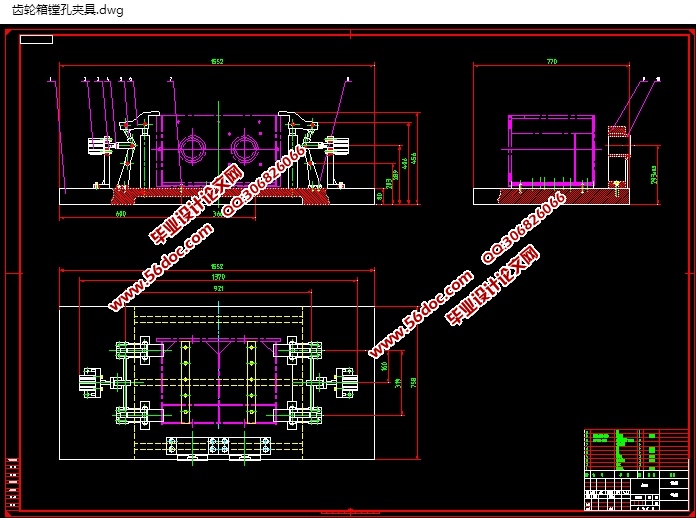

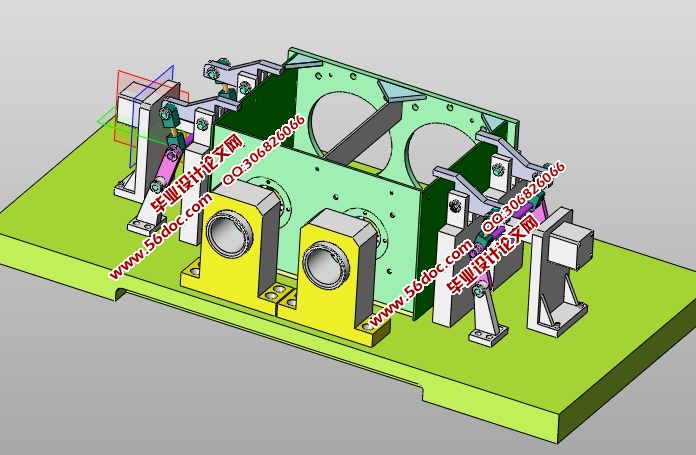

JSS5B0105齿轮箱箱体是齿轮箱的重要零件，其作用是支承传动轴，保证各轴之间的中心距及平行度，并保证齿轮箱体部件与其他部件正确安装。本论文主要论述齿轮箱箱箱体机械加工工艺专用夹具的设计。在对齿轮箱齿轮箱体及工艺分析的基础上，合理地选择了毛坯，确定了加工方法，拟定了零件的工艺路线。根据加工过程中的技术要求编写了工艺过程卡和工序卡。然后根据零件技术要求，进行专用夹具的设计，以确保设计出的专用夹具合理经济。
【关键词】齿轮箱、工艺路线、夹具

2 零件的工艺设计
2.1零件的功用及工艺分析
2.1.1零件的作用

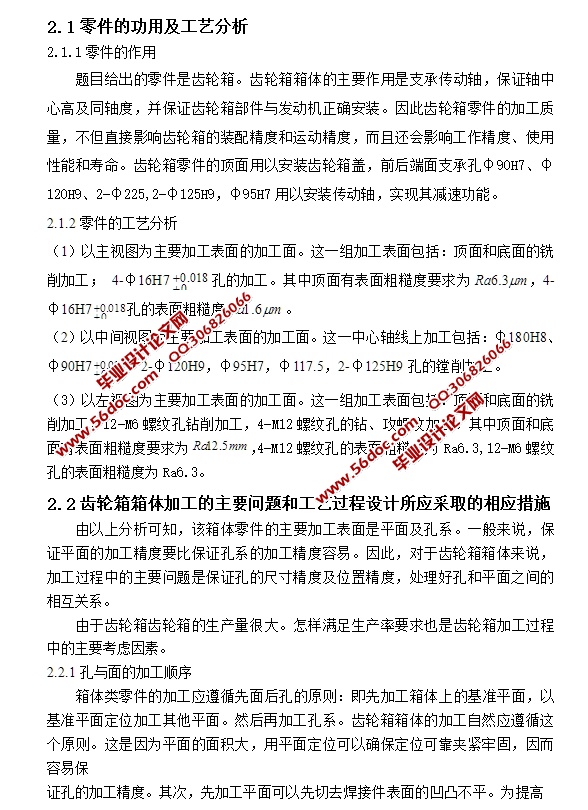

题目给出的零件是齿轮箱。齿轮箱箱体的主要作用是支承传动轴，保证轴中心高及同轴度，并保证齿轮箱部件与发动机正确安装。因此齿轮箱零件的加工质量，不但直接影响齿轮箱的装配精度和运动精度，而且还会影响工作精度、使用性能和寿命。齿轮箱零件的顶面用以安装齿轮箱盖，前后端面支承孔φ90H7、φ120H9、2-φ225,2-φ125H9，φ95H7用以安装传动轴，实现其减速功能。 [资料来源：www.THINK58.com]

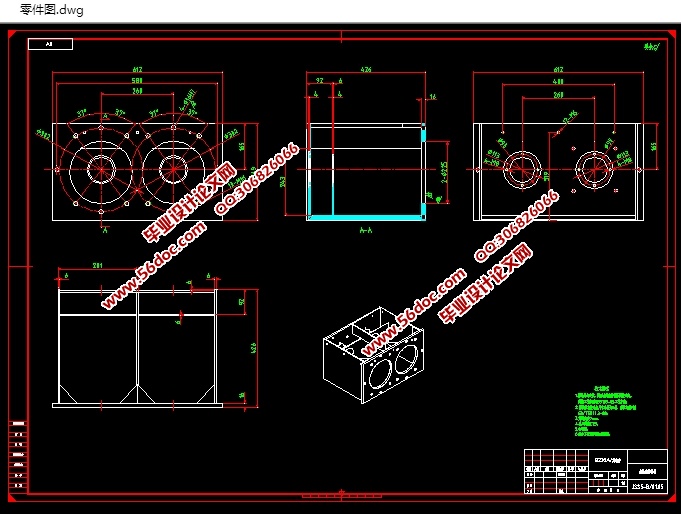

2.1.2零件的工艺分析
（1）以主视图为主要加工表面的加工面。这一组加工表面包括：顶面和底面的铣削加工； 4-φ16H7 孔的加工。其中顶面有表面粗糙度要求为 ，4-φ16H7 孔的表面粗糙度 。
（2）以中间视图为主要加工表面的加工面。这一中心轴线上加工包括：φ180H8、φ90H7 ；2-φ120H9，φ95H7，φ117.5，2-φ125H9孔的镗削加工。
（3）以左视图为主要加工表面的加工面。这一组加工表面包括：顶面和底面的铣削加工；12-M6螺纹孔钻削加工，4-M12螺纹孔的钻、攻螺纹加工。其中顶面和底面有表面粗糙度要求为 ，4-M12螺纹孔的表面粗糙度为Ra6.3,12-M6螺纹孔的表面粗糙度为Ra6.3。
