车床拨叉的钻孔夹具设计(含CAD图,UG三维图)

车床拨叉的钻孔夹具设计(含CAD图,UG三维图)(任务书,文献综述,设计说明书1100字,CAD图纸5张,UG三维图)
所选择设计夹具是为了加工车床拨叉。拨叉在车床的变速机构里，拨叉是作为换挡使用的。零件上方的φ20孔与操纵机构相连，二下方的φ50半孔则是用于与所控制齿轮所在的轴接触。通过拨叉上方的受力改变拨叉的受力去拨动下方的齿轮，以达到变速的效果。

定位原理及其实现
根据被加工零件的物理结构特征，去选择零件的定位基准，来实现6点定位原理,零件的一面为定位基准面，约束了垂直方向（Z轴方向）的转动；水平方向（x轴向）的移动；水平方向(y轴向)的转动3个自由度。短定位销约束了垂直方向（Z轴方向）的移动；水平方向(y轴向)的移动2个自由度。圆柱形定位销或长定位销（是定位销其实就行）约束了水平方向（x轴向）的转动1个自由度。消除了6个自由度

零件的材料为灰铁二百（HT200）是脆性材料，不能锻造、冲压，所以我们用铸造的方式生产拨叉零件，铸造性能不错，切削加工性能优良。

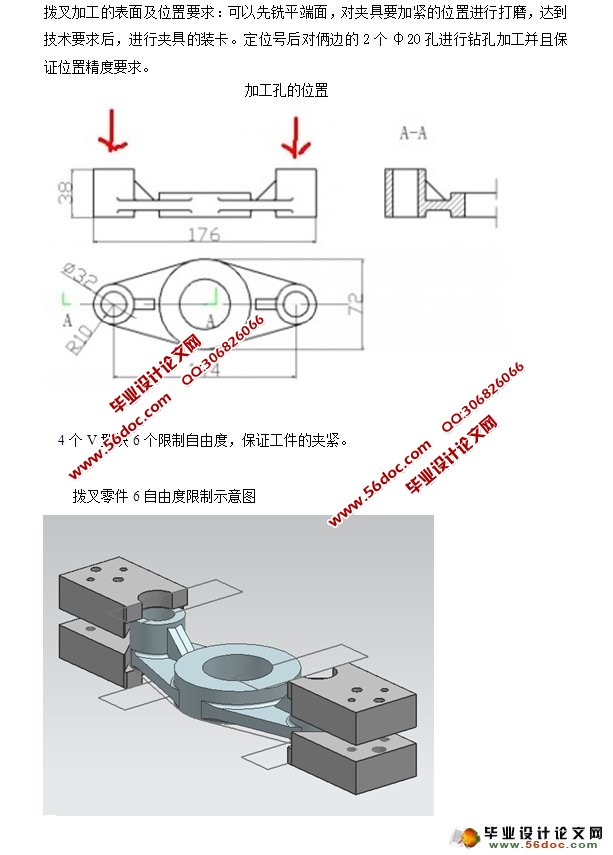

拨叉加工的表面及位置要求：可以先铣平端面，对夹具要加紧的位置进行打磨，达到技术要求后，进行夹具的装卡。定位号后对俩边的2个φ20孔进行钻孔加工并且保证位置精度要求。
