S86A减速器壳体的工艺设计
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保
S86A减速器壳体的工艺设计(选题审题表,任务书,中期检查表,论文说明书9200字,工序卡,工艺卡,CAD图纸5张)
摘 要
本文设计了S86A减速器壳体的机械加工工艺过程，主要设计了减速器箱体工序和部分零件的工序过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，如加工的机车及机床的进给量，切削速度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数等。定位分析结果是，该夹具可以保证尺寸加工精度要求所用加紧装置，保证加工正常进行，该工序工艺规程及部分零件的加工规程可以用于实际生产中。最后计算该工序的基本时间，辅助时间和工作的服务时间。
关键词：壳体 专用 定位误差 加紧装置 加工余量 夹紧力
ABSTTACT
Enable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally. [资料来源：http://THINK58.com]
Keyword The process worker one worker's step the surplus of processing orient the scheme clamp strength
零件的作用

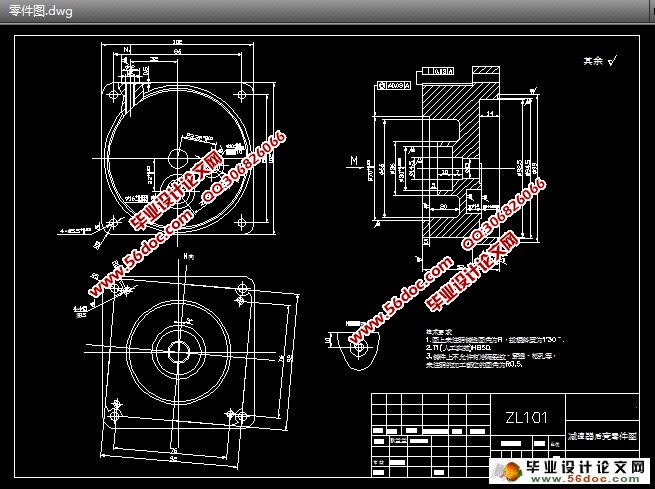

减速器后壳是减速器的一个重要零件，该零件通过N面与减速器箱体定位，通过N面上的4× mm孔即螺钉连接孔，螺钉连接中心轴通过13伸出箱体与其它零件相连以达到减速的目的。
零件的工艺分析
由零件图可知，其材料为精铸ZL101，该材料具有良好的铸造性能，有一定的强度和良好的耐蚀性，应用广泛。该零件的主要加工面为M面、N面、 孔和 13孔、同轴度 0.03mm、M面的垂直度0.03，还有 孔的尺寸精度和表面粗糙度以及 14.5的表面粗糙度，因此，在加工它们时最好在一次装夹下将一面四孔同时加工出来。
N面的加工会影响到减速器与减速器箱体的定位，密封槽的加工会影响到减速器的密封，故加工时要保证加工精度和加工质量。
由零件图中零件的经济精度及机床能达到的位置精度可知，上述要求是可以达到的，零件的结构工艺性也是可行的。
