铠装电缆生产线电动排线收线机设计(含CAD零件装配图,PROE三维图)

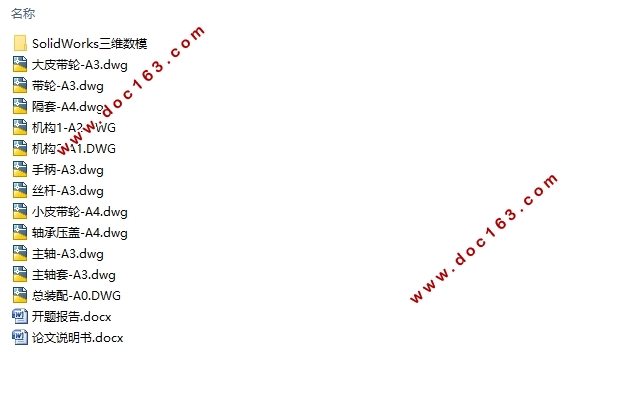

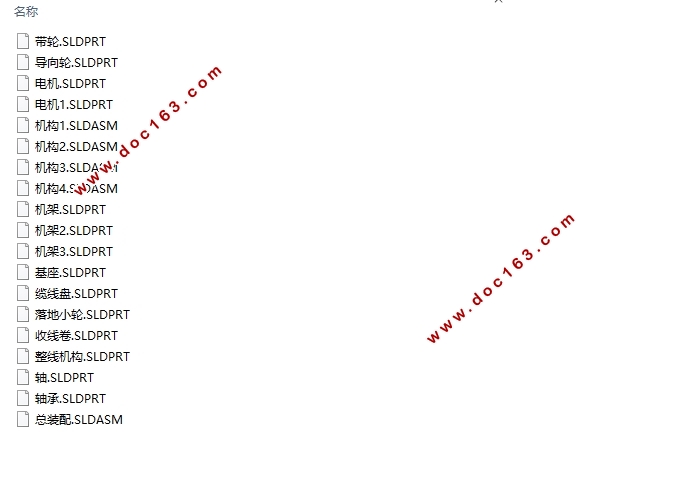

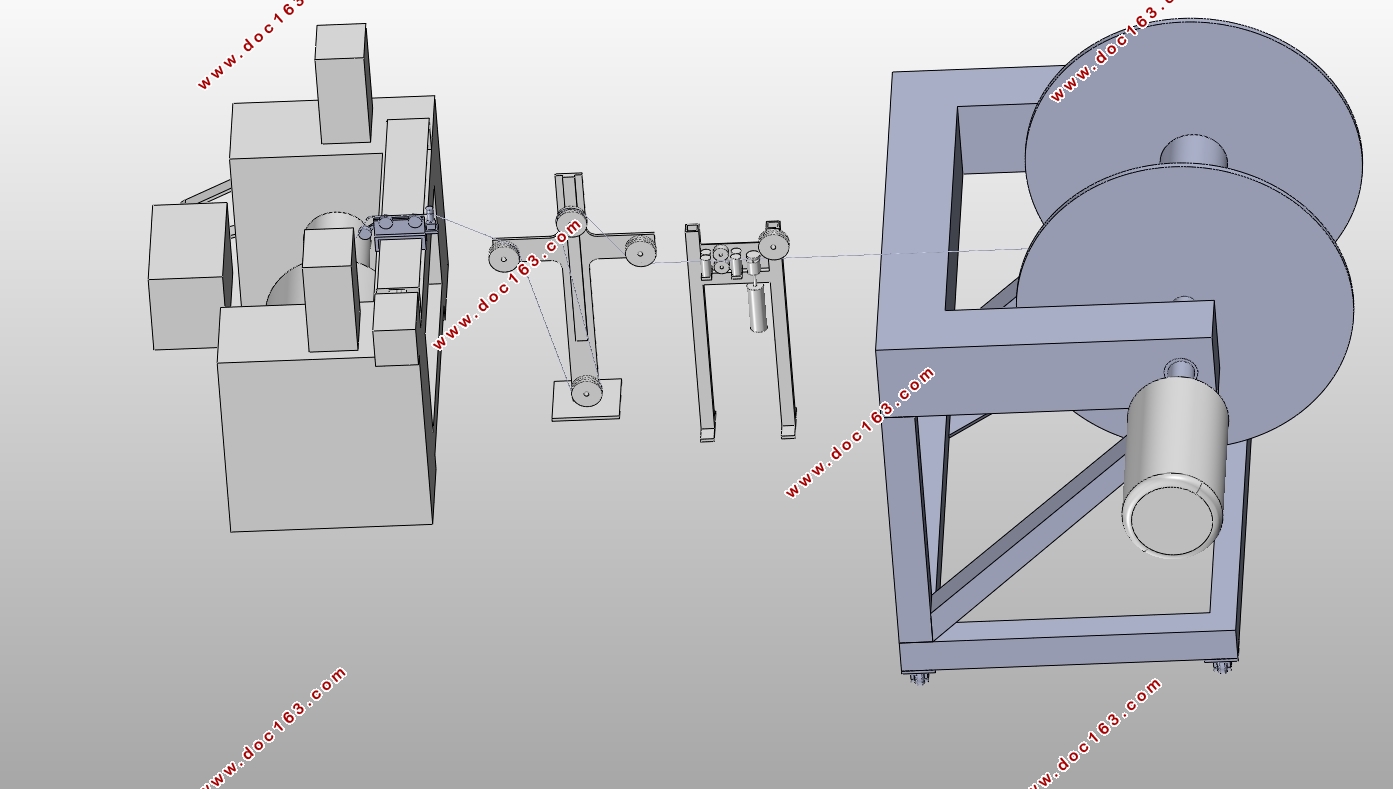

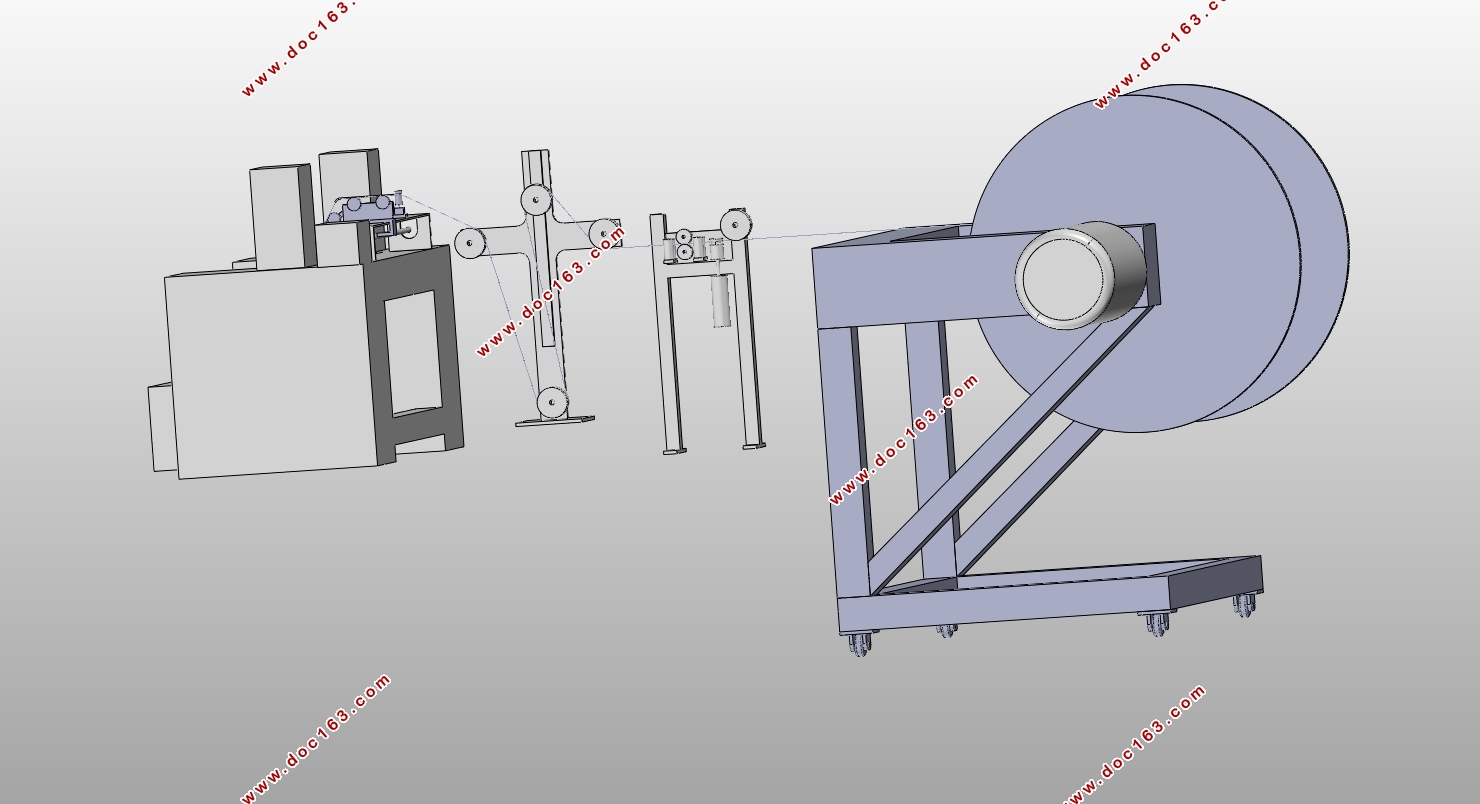

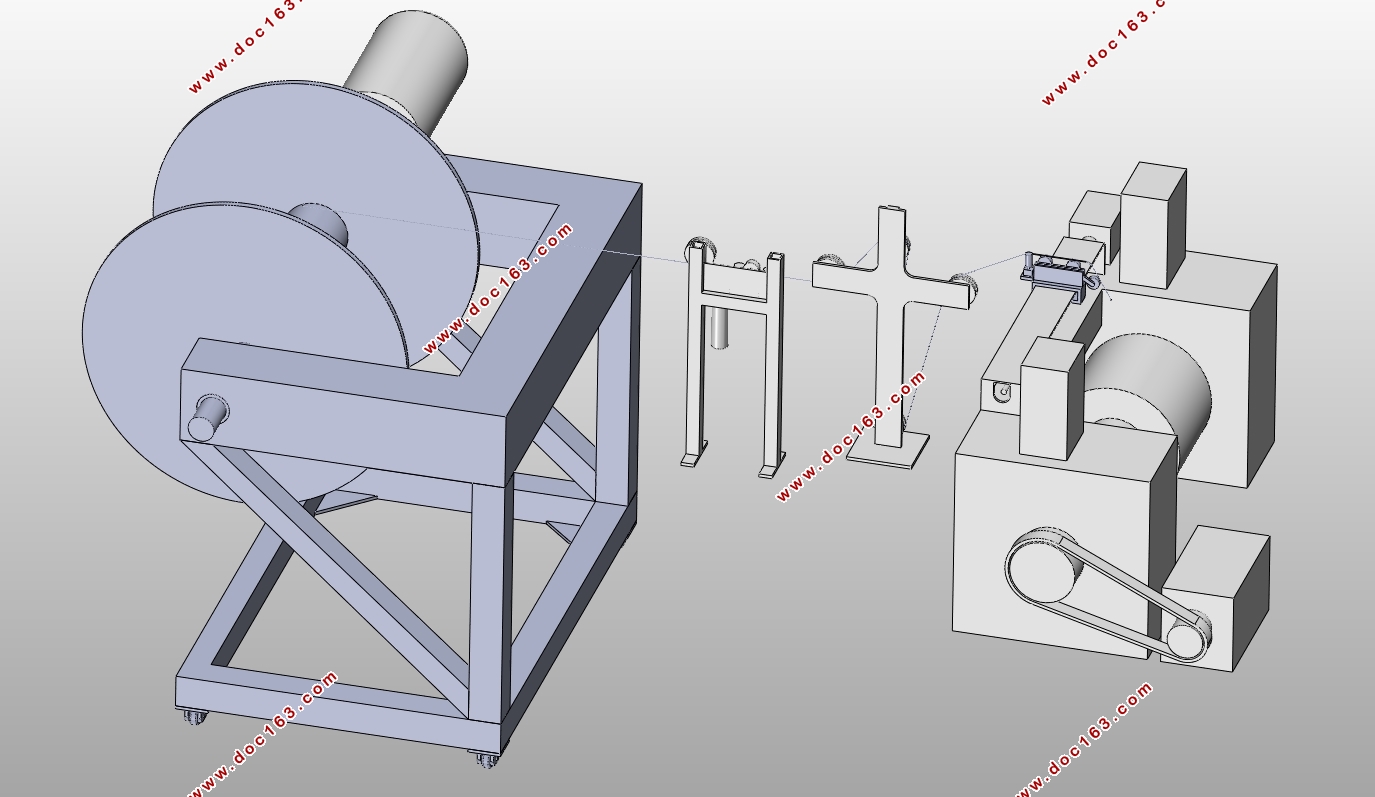

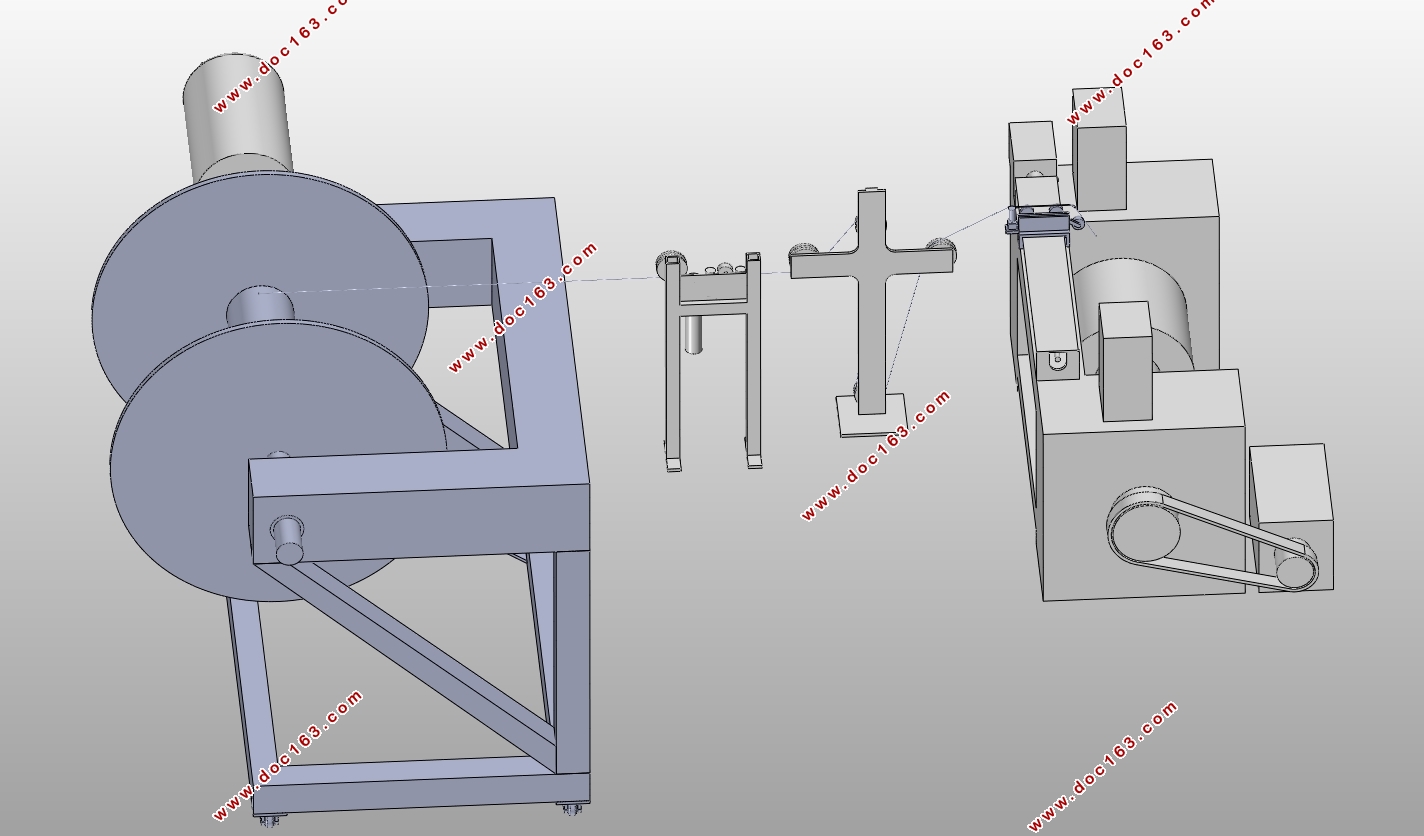

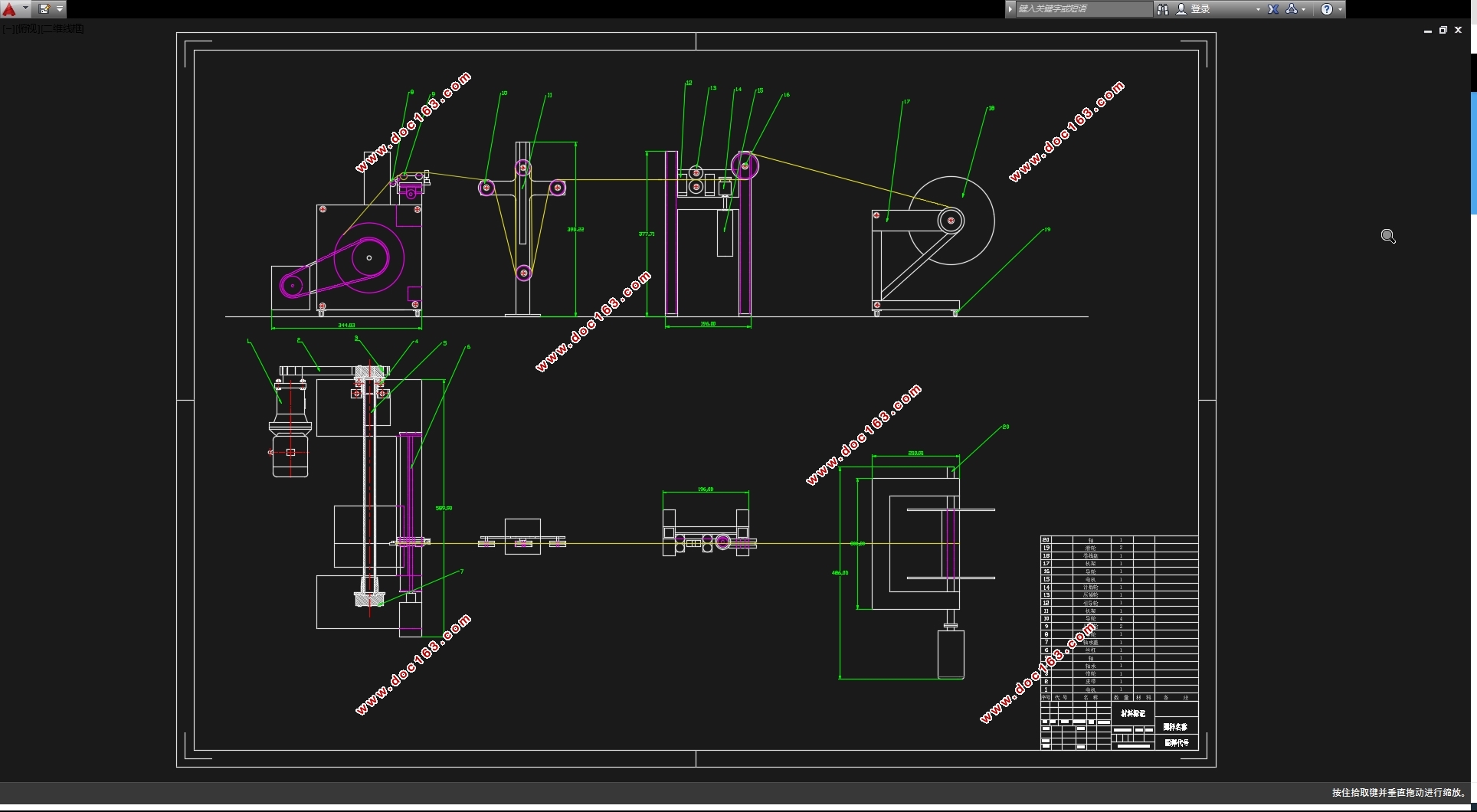

铠装电缆生产线电动排线收线机设计(含CAD零件装配图,PROE三维图)(开题报告,论文说明书10000字,CAD图12张,SolidWorks三维图)
摘要
电缆是现代工业社会必不可少的一种能源传输装备，具有很大的工业发展前景和巨大的社会潜力。铠装电缆作为电缆家族中的一份子，是不可缺少的一员。铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。[1]铠装电缆主要用用于工业加工行业，比如冶金行业、化工行业、机械行业等等。作为工业产品的一份子，铠装电缆的生产加工、包装运输都有着很大的市场需求。本文主要设计的主题是铠装电缆生产线电动排线收线机。
铠装电缆生产线电动排线收线机是一种机械设备，这种机械设备的主要功能就是将生产线生产好的铠装电缆进行排线和收线，排线是整理的意思，收线是指将铠装电缆收至可搬运或运输状态。因为铠装电缆本身直径较粗，且制作材料均为金属，所以成品比较硬，通过人工来进行整理的话会浪费大量的劳动资源，且整理的效率很低，为了保证产品的生产效率，所以需要一种机械设备来对加工好的铠装电缆进行排线和收线。
本次设计是对铠装电缆生产线电动排线收线机的设计，主要设计内容为整体结构的布局、各个分部件的设计、电控装置的设计、排线装置和收线装置的设计和其他重要零部件的设计。 [资料来源：http://THINK58.com]
关键词：铠装电缆；排线；收线
 
Abstract
Cable is an essential energy transmission equipment in modern industrial society, with great industrial development prospects and huge social potential. As a member of the cable family, armored cable is an indispensable member. Armoured cables are made of different material conductors in metal sleeves with insulating materials, which are processed into flexible solid assemblies. [1] Armoured cables are mainly used in industrial processing industries, such as metallurgy, chemical industry, machinery industry, etc. As a part of industrial products, the production, processing, packaging and transportation of armored cables have great market demand. The main design theme of this paper is the electric winding machine for armored cable production line.
The electric wire winding machine for armored cable production line is a kind of mechanical equipment. The main function of this kind of mechanical equipment is to wire and winding up the armored cable produced by the production line. The wire winding means sorting out, and the winding up means collecting the armored cable to a transportable or transportable state. Because the diameter of the armored cable is relatively thick and the manufacturing materials are all metal, the finished product is relatively hard. If it is sorted manually, it will waste a lot of labor resources, and the efficiency of sorting is very low. In order to ensure the production efficiency of the product, a mechanical equipment is needed to arrange and take up the processed armored cable.

This design is the design of the electric winding and take-up machine for the armored cable production line. The main design content is the layout of the overall structure, the design of each sub-component, the design of the electric control device, the design of the winding and take-up device and the design of other important parts.
Key words: armored cable; Wiring; Take-up 

机械部分要考虑整体布局，工作行程要能满足要求，传动装置要平稳且准确，还要兼顾速度，另外需考虑经济性，该设备要求成本低，尽量选用标准件，减少额外的工作量。设备的使用寿命不低于15 年，每年工作330 天，每天工作12 小时，载荷持续率为90%，需要批量生产。电路部分主要是芯片的选取和电路的扩展连接，及三个电机控制电路的设计。由于排线收线机属于中度载荷工作。对电机功率要求不是太高，所以采用步进电机。设计电路控制电机的运转和方向以达到设计要求。执行程序要考虑到排线均匀的问题，可通过改变X向运动速度调节也可单一Z向运动调节，以保证排线均匀，此次设计采用后者方式，原因是一个电机工作方式比较好控制。
  [来源：http://www.think58.com]

[来源：http://www.think58.com]
目录
摘要    1
Abstract    2
目录    3
第一章绪论    5
1.1引言    5
1.2设备工作原理    5
第二章电动排线收线机的课题简介    7
2.1课题简介    7
2.2设计要求    7
第三章电动排线收线机的方案拟定    8
3.1电动排线收线机的总体布局    8
3.1.1电动排线收线机的组成    8
3.1.2电动排线收线机装置动作循环的方案拟定    8
3.2移动装置的方案拟定    8
3.2.1产品转动的驱动方式    8
3.2.2电机的选择    9
3.2.3 电机的安装方式    11
第四章排线收线机的设计计算    13
4.1移动装置电机的型号确定    13
4.2排线收线机的传动装置    13
4.3齿轮的设计    15
4.4轴的强度校核与设计计算    23

4.5移动装置轴承的计算和选择    25
4.5.1计算轴向力    25
4.5.2计算当量载荷    25
4.5.3轴承寿命    26
第五章总结    27
致谢    28
参考文献    29
