MQ2535门座起重机总体与变幅机构设计(含CAD图)

MQ2535门座起重机总体与变幅机构设计(含CAD图)(任务书,开题报告,论文说明书22000字,CAD图4张)
摘 要
本文设计的是MQ2535门座起重机，其中包括这四个机构，分别是：起升机构、运行机构、变幅机构、回转机构，另外还有其他机构共同组成。MQ2535门座起重机是由以下金属结构组成：臂架结构、人形字架结构、转动平台结构、转柱结构、车架结构等。
在文中，具体地讲述了门座起重机的总体设计的过程：包含总体技术参数的确定、重要工作机构还有形式的确定、货物水平位移补偿系统还有臂架自身的重力平衡系统设计计算、整个门座起重机抗倾覆稳定性的验算和各种情况下轮压的计算等。在对变幅机构进行电动机、减速器、联轴器、制动器等的计算和选型，最后利用autoCAD对起重机总体进行绘图。
关键词：门座起重机；总体设计；autoCAD；变幅机构

Abstract
    This article is designed MQ2535 portal crane, including the four institutions, namely: hoisting mechanism, operating agencies, luffing agencies, rotary agencies, in addition to other institutions together. MQ2535 portal crane is composed of the following metal structure: boom structure, humanoid frame structure, rotating platform structure, column structure, frame structure. [版权所有：http://think58.com]
    In this paper, the process of the overall design of the portal crane is described in detail, including the determination of the overall technical parameters, the determination of the important working mechanism, the horizontal displacement compensation system of the cargo, and the design of the gravity balance system of the boom itself. The calculation of the anti-overturning stability of the door machine and the calculation of the wheel pressure in various cases. In the calculation and selection of the motors, reducers, couplings, brakes and so on of the luffing mechanism, the general drawing of the crane is carried out by autoCAD.
Key words: gantry crane; overall design; autoCAD ; luffing mechanism.

1.3 研究的主要内容

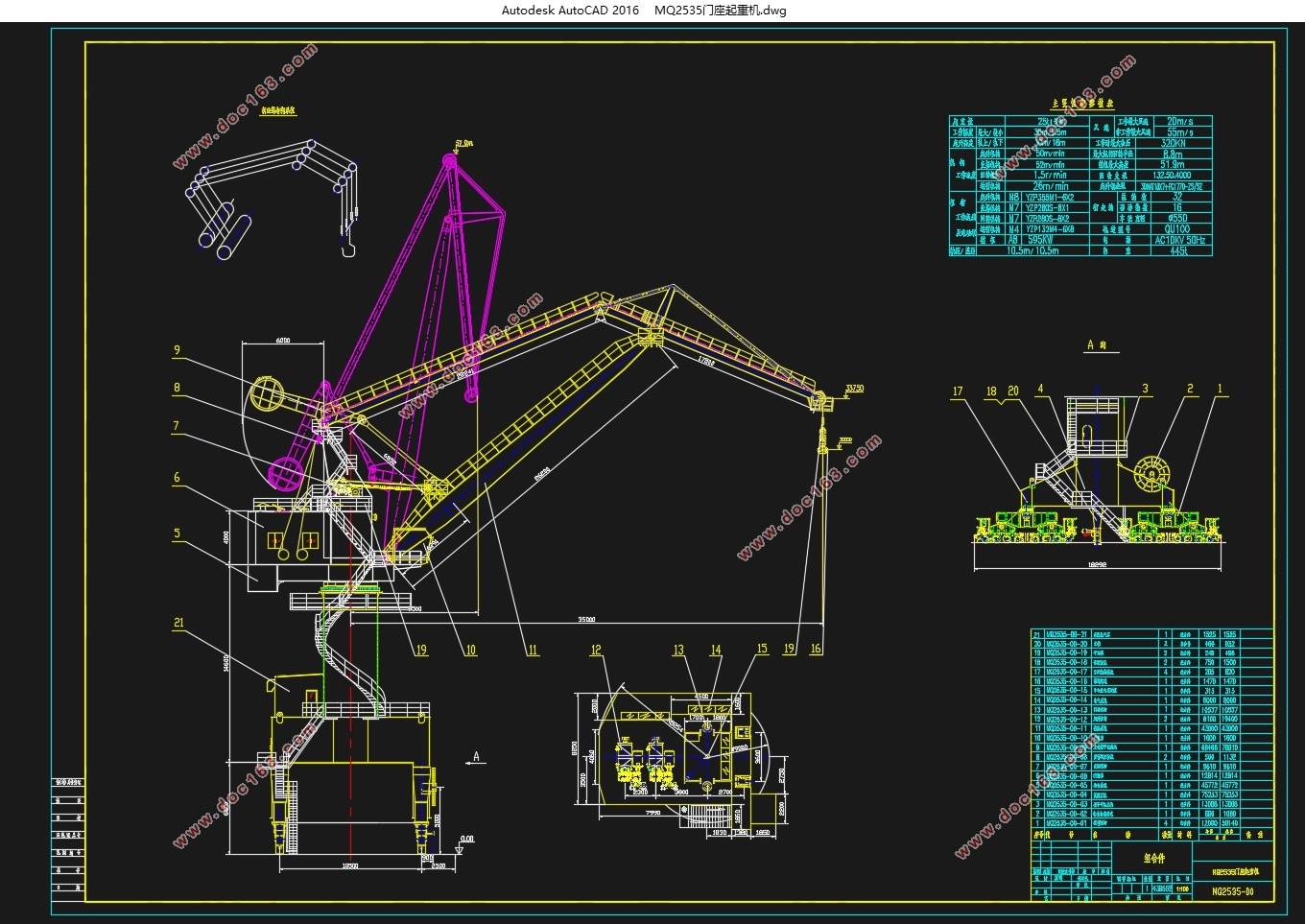

本课题对MQ2535门座起重机进行设计计算，包括：整个门座起重机的设计验算和变幅机构的设计验算。第一步参照提供的技术设计参数，如实按照《起重机设计手册》设计要求，包括整个门座起重机的整体选型和设计验算，依靠Excel表格运算的优势，进行快速的验算。摒弃了传统的手算，大误差的计算会造成设计原型很难进行投产。第二步是对起升、变幅、回转、运行机构开始初步选型和设计，利用绘图软件autoCAD绘制门座起重机MQ2535的总图。然后再对变幅机构进行电动机、减速器、联轴器、制动器等的计算和选型，进行变幅机构的设计，最后完成变幅机构装配图和零部件图的绘制。

第2章 MQ2535门座起重机总体设计
2.1 性能参数

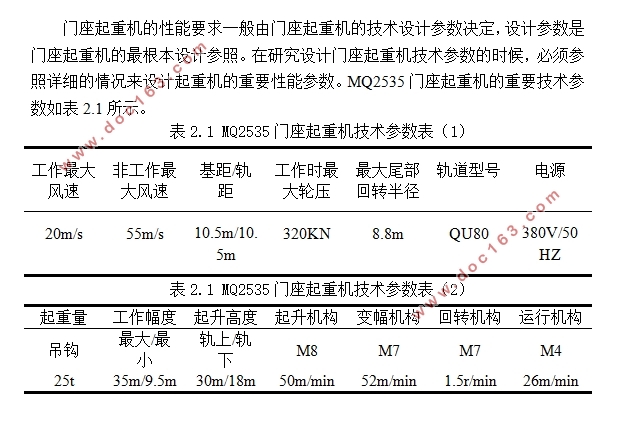

门座起重机的性能要求一般由门座起重机的技术设计参数决定，设计参数是门座起重机的最根本设计参照。在研究设计门座起重机技术参数的时候，必须参照详细的情况来设计起重机的重要性能参数。MQ2535门座起重机的重要技术参数如表2.1所示。
表2.1 MQ2535门座起重机技术参数表（1）
工作最大风速    非工作最大风速    基距/轨距    工作时最大轮压    最大尾部回转半径    轨道型号    电源
20m/s    55m/s    10.5m/10.5m    320KN    8.8m    QU80    380V/50HZ
表2.1 MQ2535门座起重机技术参数表（2）
起重量    工作幅度    起升高度    起升机构    变幅机构    回转机构    运行机构
吊钩    最大/最小    轨上/轨下    M8    M7    M7    M4
25t    35m/9.5m    30m/18m    50m/min    52m/min    1.5r/min    26m/min
