卧式螺旋水泥冷却器的设计(含CAD图)

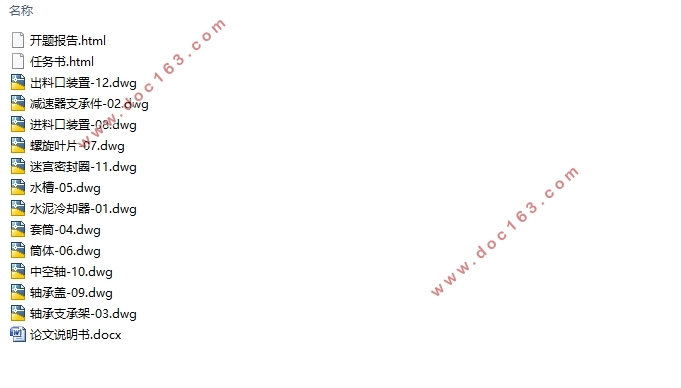

卧式螺旋水泥冷却器的设计(含CAD图)(任务书,开题报告,论文说明书12000字,CAD图12张)
摘要：
水泥在粉磨生产过程中会产生大量的热，这些热量大部分被磨内水泥所吸收，本次毕业设计的研究目的就是提供一种卧式螺旋水泥冷却器，用水作为冷却介质的一种间接冷却方式，能够将100°~130°的高温水泥在规定的时间内有效的降低至70°以下。

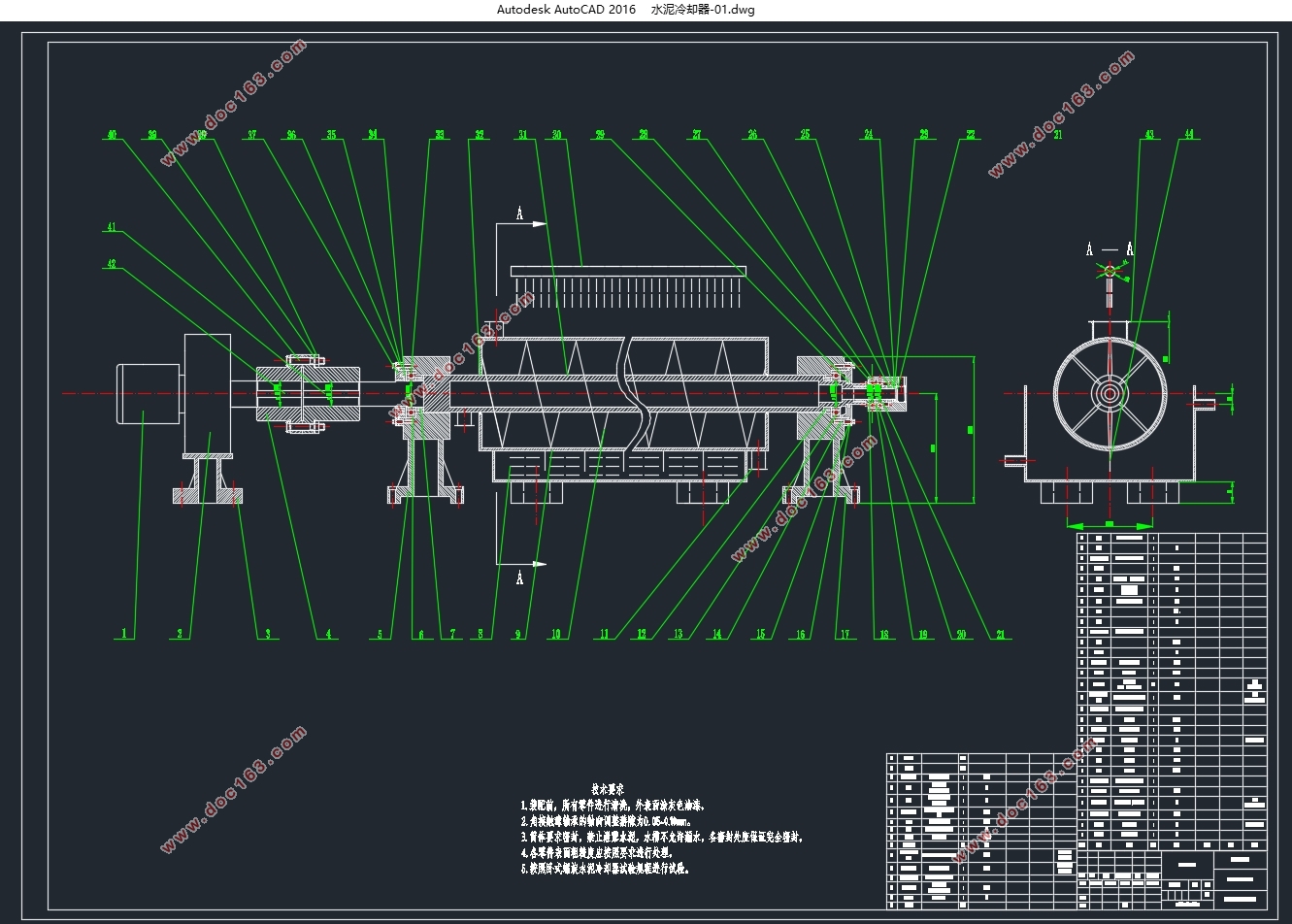

研究内容为设计一种卧式螺旋水泥冷却器，通过调速电机1控制转速，调速电机通过联轴器4与中空轴31相连接，可根据输送量以及冷却效果调节速度，从而确保水泥达到理想的设定温度。水泥由进料口11进入筒体9内，在与中空轴相连接的中空螺旋叶片10的螺旋推动作用下，沿着筒体，向出料口43方向运动。中空轴一端设置有进水口，另一端设置有出水口，内通冷却水，轴内放有防垢球。筒体上方设有数根淋水管30，淋水管可向筒体喷洒冷却水，筒体外圆周面上安装有多排散热片44，筒体下方设有可浸泡筒体的冷却水槽8，水槽内通有流动的冷却水。
该卧式螺旋水泥冷却器采用四联组合方式，产量为200t/h，可完成将130°的入料水泥在有效的时间内快速冷却至70°以下的创造性成果。
关于此卧式螺旋水泥冷却器设计的见解，就是它具有结构简单，运行可靠，冷却效果好，维护及操作方便，运行及制造成本低等各方面的优点。 [资料来源：http://www.THINK58.com]
关键词：水泥；卧式螺旋水泥冷却器；螺旋叶片；中空轴。

Abstract:
The cement produces a lot of heat during the grinding process. Most of the heat is absorbed by the cement. The purpose of this graduation design is to provide a horizontal spiral cement cooler. Water is used as an indirect cooling method for cooling medium, It can reduce the high temperature cement of 100 degree ~130 degrees to less than 70 degrees within the specified time.
The research content is to design a horizontal spiral cement cooler. The speed motor is controlled by the speed control motor 1. The speed motor is connected by the coupling 4 to the hollow shaft 31. The speed can be adjusted according to the quantity and the cooling effect, so as to ensure the ideal setting temperature of the cement. The cement is entered into the barrel 9 by the feed inlet 11, and under the helix of the hollow spiral blade 10 connected to the hollow shaft, the cement moves along the cylinder body to the 43 direction of the outlet. One end of the hollow shaft is provided with a water inlet, and the other end is provided with a water outlet, which is internally connected with cooling water, and an anti fouling ball 45 is arranged in the shaft. There are a number of drenching pipes 30 above the barrel, and the water pipe can spray cooling water to the cylinder body. A multi row heat sink 44 is installed on the circumferential surface of the cylinder, and a cooling water tank with a soaking cylinder body is provided under the cylinder body under the cylinder body, and there is a flow of cooling water in the tank. [版权所有：http://think58.com]
The horizontal spiral cement cooler adopts a four joint combination mode, with a output of 200t/h, which can complete the creative achievement of the 130 degree of cement in the effective time to cool down to less than 70 degrees in the effective time.
The idea about the design of the horizontal spiral cement cooler is that it has the advantages of simple structure, reliable operation, good cooling effect, convenient maintenance and operation, and low cost of operation and manufacturing.
Key words:cement; horizontal spiral cement cooler; helical blade; hollow shaft.

螺旋输送装置的应用范围
螺旋输送装置[10]主要应用于建筑材料工业，如水泥、沙子、粘土等；粮食工业，如谷物、面粉、饲料等；化学工业，如化肥、盐类、碱类等；交通运输业，如煤炭、矿石等。
水平螺旋输送装置适宜输送粒状、粘性差及小块状物体，不宜输送大块状及粘性物体，易产生卡死或堵塞设备事故。优点是结构简单、输送可靠、成本较低、维修方便等；缺点是由于输送物料阻力过大，而由此产生的能耗过大。
垂直螺旋输送装置其结构与水平螺旋输送机相似，由于其竖直安装，操作简单，占地面积较少，但在输送物料时需要额外克服物料的重力，故所需功率较大，由此产生的能耗也会比水平螺旋输送装置的大。 [来源：http://think58.com]
可弯曲的螺旋输送装置顾名思义可弯曲输送物料，弥补了上述两种输送机只能单方向输送物料的缺点。其独特的设计，在输送物料时，阻力小，能耗低，且不会产生卡死或毒舌设备情况的发生，但由于其螺旋体需要专用设备的制作，在我国还未广泛使用。
2.3水泥冷却器的介绍
卧式螺旋水泥冷却器的主要结构就是螺旋输送装置，它由螺旋轴和螺旋叶片两部分构成。根据输送物料特性的不同，可将螺旋叶片的形状分为实体的、带式的、叶片式的及齿形式的四种。
  [资料来源：www.THINK58.com]

目  录
第一章 绪论    1
1.1 高温水泥的危害    1
1.2 水泥冷却器的出现    1 [资料来源：THINK58.com]
1.3 水泥冷却器的国内外发展现状及背景    1
1.4 该课题的研究内容    2
第二章 螺旋输送装置    3
2.1 螺旋输送装置的定义及分类    3
2.2 螺旋输送装置的应用范围    3
2.3 水泥冷却器的介绍    3
第三章 水泥冷却器主要结构的设计计算及参数选用    5
3.1 水泥冷却器的传统设计方法    5
3.2 水泥冷却器的现代设计方法    5
3.3 螺旋输送装置主要结构的设计计算    5
3.3.1 螺旋输送装置的工作原理    6

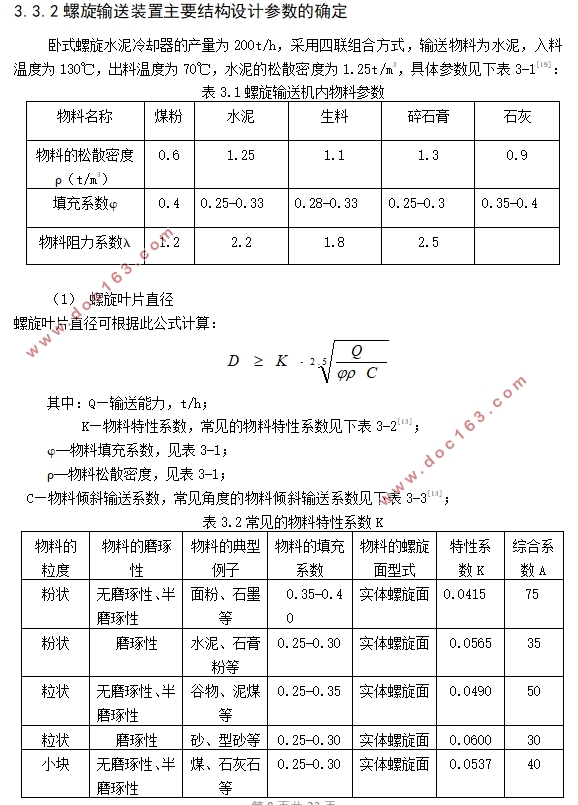

3.3.2 螺旋输送装置主要结构设计参数的确定    8
3.4 水泥冷却器的其它设计参数    13
3.4.1 冷却水用量的确定    13
3.4.2 水泥冷却器的长度设计    14
3.4.3 螺旋输送装置的驱动功率    14
第四章 水泥冷却器其它结构的设计及参数计算    16
4.1 水泥冷却器的结构    16

4.2 水泥冷却器其他结构的设计    16
4.2.1 电动机与减速器的设计与选择    16
4.2.2 联轴器的选择    17
4.2.3 中空轴的设计    18

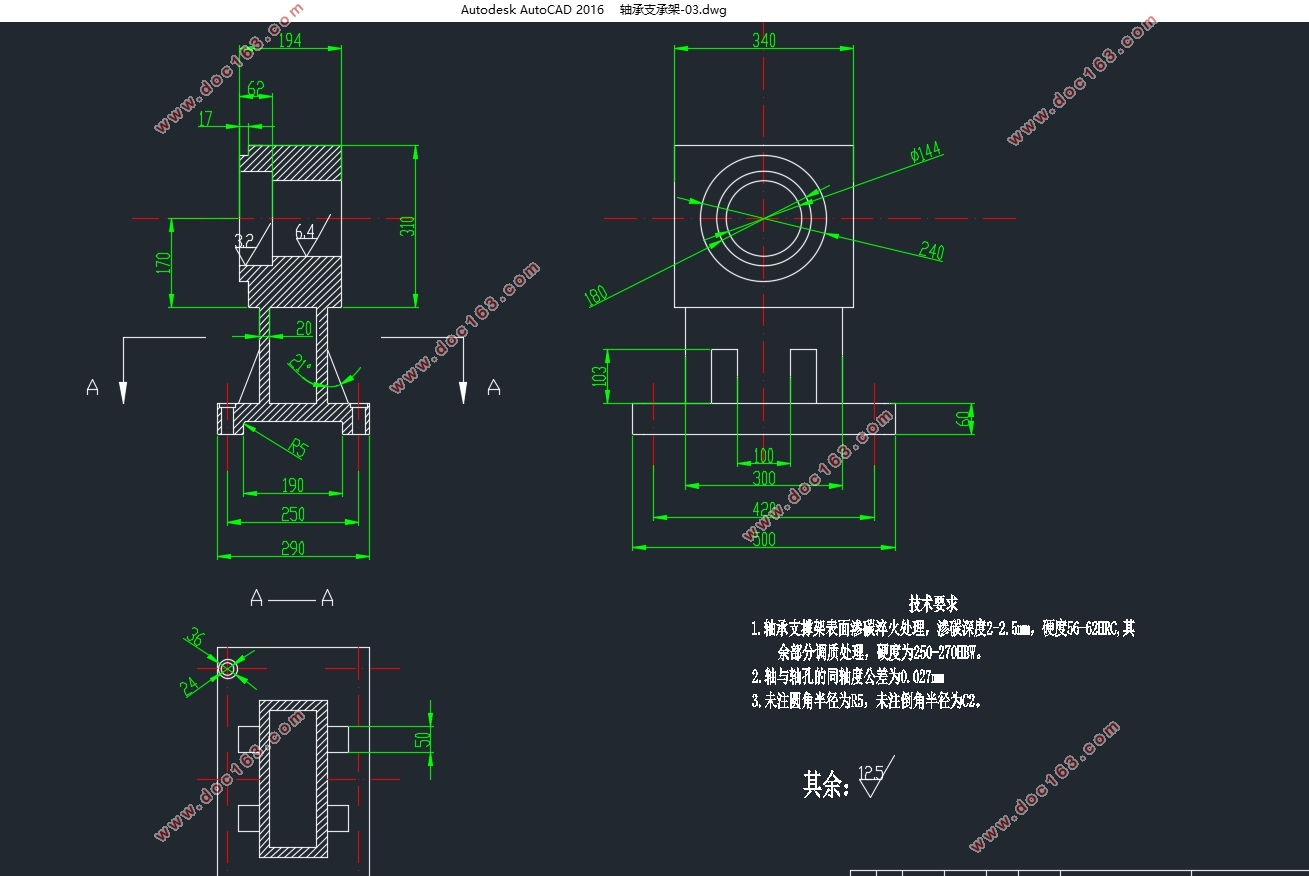

4.2.4 轴承的选择    18
4.2.5 筒体与水槽的设计    18
4.2.6 密封装置的设计    19
第五章 卧式螺旋水泥冷却器的安装、使用及维护    20
5.1 水泥冷却器的安装    20
5.2 水泥冷却器的使用及维护    21
第六章 结语    23
致谢    24
参考文献    25 [版权所有：http://think58.com]
