MQ4050单臂架门座起重机臂架结构设计(含CAD图)

MQ4050单臂架门座起重机臂架结构设计(含CAD图)(任务书,开题报告,论文说明书14000字,CAD图3张)

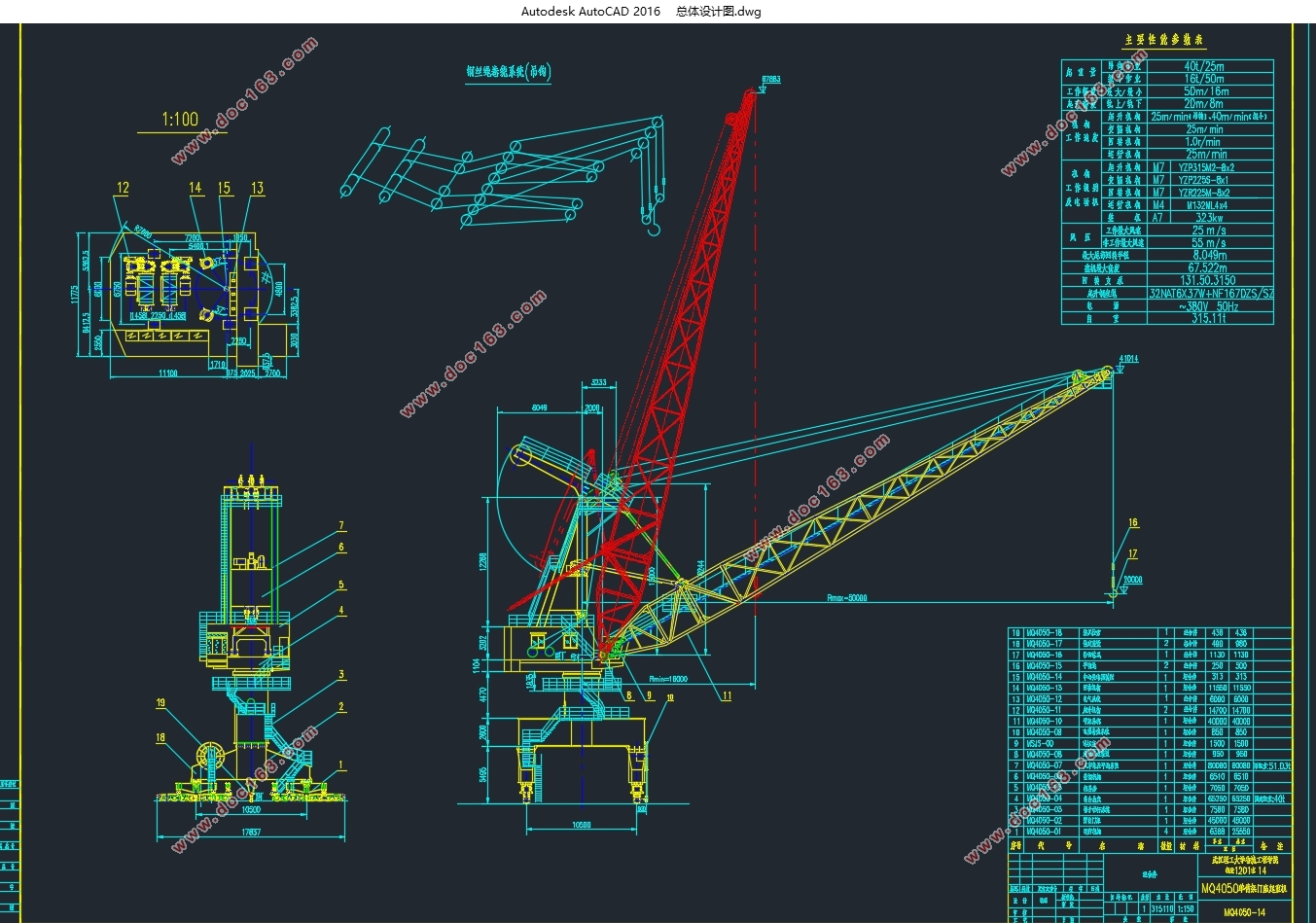

本文的研究目的是为了完成MQ4050单臂架门座起重机的总体设计和臂架结构设计。
2.1 主要技术参数
主要技术参数包括以下部分。
2.1.1额定起重量Q
    本设计 MQ4050门座起重机采用吊钩作为取物装置时额定起重量为 40t，采用抓斗为取物装置时额定起重量为16t。
2.1.2 幅度R
    MQ4050 单臂架门座式起重机以吊钩为取物装置时最大幅度 Rmax=25m，采用抓斗为取物装置时最大幅度为Rmax=50m， 最小幅度Rmin  =16m。
2.1.3 起升高度H和下降深度h
    本次设计取起升高度为 20m，下降深度为 8m。
2.1.4 机构的工作速度和工作级别
    工作速度包括起升、变幅、运行、回转四种工作速度[5]。起重机的起升速度按照要求取为 25m/min，变幅机构的速度取为 25m/min，运行机构的速度取为 25m/min，回转机构的速度取为 1r/min。
    本次设计的单臂架门座起重机工作级别可以取为 A6，起升机构的工作级别取为 M7，变幅机构工作级别取为 M7，回转机构工作级别取为M7， 运行机构工作级别取为 M4。
