MQ4050单臂架门座起重机转台结构设计(含CAD图)

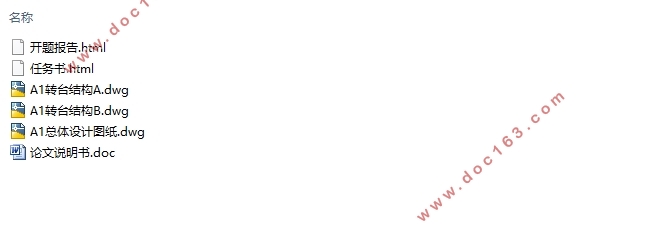

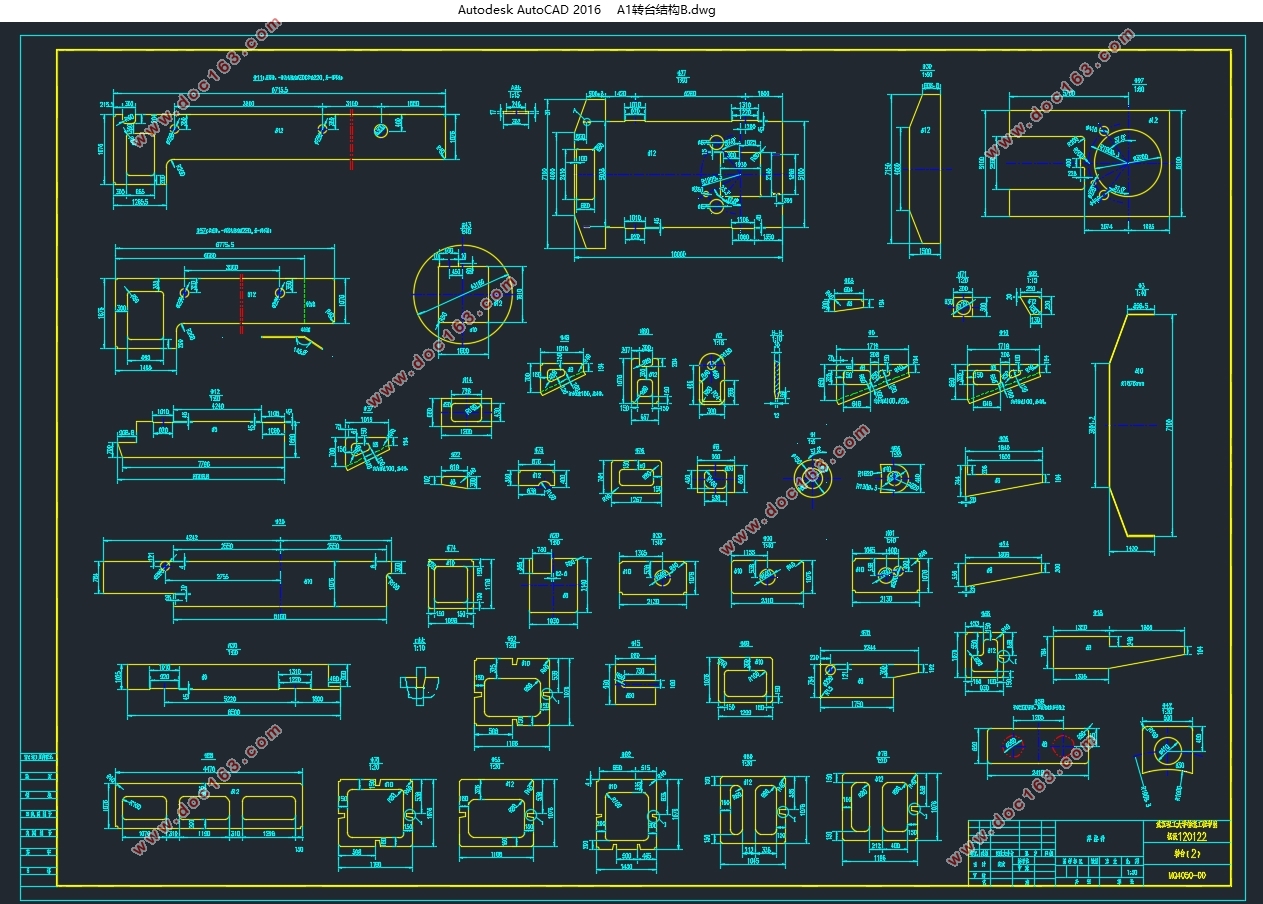

MQ4050单臂架门座起重机转台结构设计(含CAD图)(任务书,开题报告,论文说明书16000字,CAD图3张)
2.1 主要技术参数
2.1.1 额定起重量
    MQ4050单臂架门座起重机的取物装置包括吊钩与抓斗。当选用吊钩作为起重机的取物装置时，额定起重量不包括吊钩质量，因此在使用吊钩时MQ4050的起重量为40T。当采用抓斗作为取物装置的时候，除了允许货物最大起升质量16T外还需计入抓斗质量。本设计的额定起重量为40T。
1 MQ4050主要技术参数表
项目    参数
起重量    吊钩40T/抓斗16T
工作幅度    最大幅度：吊钩25m/抓斗50m
    最小幅度：16m
起升高度    轨上：20m
    轨下：8m
轨距    10.5m
基距    10.5m
工作速度    起升机构：25m/min(吊钩），        40m/min（抓斗）
    运行机构：25m/min
    回转机构：1r/min
工作速度    变幅机构：15m/min [资料来源：www.THINK58.com]
工作级别    整机：A7
    起升机构：M7
    运行机构：M4
    回转机构：M5
    变幅机构：M6
工作状态最大风速    25m/s
非工作状态最大风速    55m/s
许用轮压    300kN
轨道型号    QU100
电源    380V/50Hz


[资料来源：THINK58.com]

目  录
第1章 绪论    1
1.1 设计目的和意义    1

[资料来源：www.THINK58.com]

1.2 设计工作    1
第2章 总体设计计算    3
2.1 主要技术参数    3
2.1.1 额定起重量    3
2.1.2 幅度    3
2.1.3 起升高度和下降深度    3
2.1.4 轨距    3
2.1.5 基距    3
2.1.6 工作速度    3
2.1.7 工作级别    3
2.1.8 风压    4
2.1.9 轨道型号    4
2.1.10 许用轮压    4
2.1.11 电源    4
2.2 确定臂架结构的主要尺寸    5
2.3 货物水平位移补偿系统设计    6
2.3.1 货物水平位移补偿系统的校核    7
2.4 臂架自重平衡系统设计    9
2.4.1 臂架自重平衡系统的校核    9
2.5 载荷计算    11
2.5.1 起升载荷    11
2.5.2 自重载荷    11
2.5.3 动载荷    11 [资料来源：THINK58.com]
2.5.4 变速运动引起的载荷    12
2.5.5 风载荷    12
2.6 轮压    20
2.6.1 支承反力及轮压计算    20
2.7 抗倾覆稳定性的校核    23
2.8 本章小结    24
第3章 转台结构设计计算    25
3.1转台结构载荷计算    25
3.1.1转台结构受力计算    25
3.1.2 不同工况下的转台结构载荷计算    26
3.2 转台结构三维模型的建立    29
3.2.1 Solidworks简介    29
3.2.2 转台结构三维模型的建立    29
3.3 转台结构有限元分析    30
3.3.1 ANSYS Workbench简介    30
3.3.2 基于Workbench的转台结构有限元分析    30
3.3.3 有限元分析结果    33
3.3.4 改进方案    36
3.4 本章小结    37
第4章 结论与展望    38
4.1 结论    38

[来源：http://think58.com]

4.2 展望    38
参考文献    39
致  谢    40
