TC6510塔式起重机塔身设计(含CAD零件图装配图)

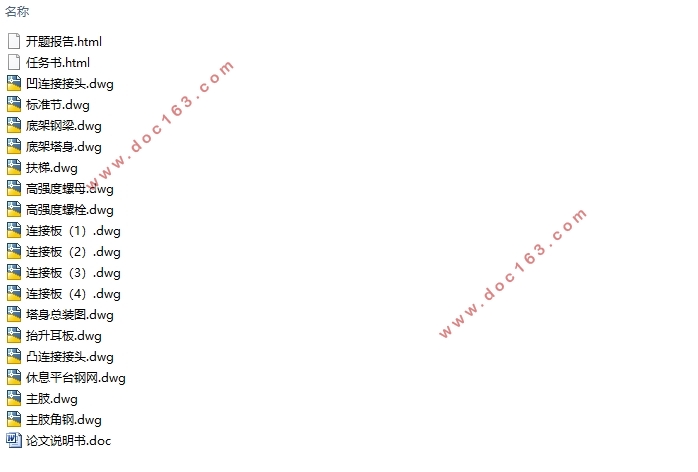

TC6510塔式起重机塔身设计(含CAD零件图装配图)(任务书,开题报告,论文说明书14000字,CAD图17张)
摘   要
塔式起重机具有起升高度大、运行幅度宽、工作面广的优点，被广泛用于各种工程作业中。塔身是塔式起重机最重要的金属结构之一，在选型和设计过程中如存在疏忽，则会造成较大的安全隐患。因此，塔式起重机塔身的结构设计和安全验证十分重要。
本课题以TC6510型塔式起重机的塔身为研究对象。首先根据该塔机的运行要求，确定塔身的总体设计方案：塔身结构为空间桁架结构，塔身截面为方形，标准节之间的连接选用摩擦型高强度螺栓，标准节的主肢和腹杆都为等边角钢，角钢之间的连接方式选用三面围焊。其次，依据GB/T 13752-2017《塔式起重机设计规范》校核塔身在不同工况下的整体稳定性和单肢稳定性，确认塔身结构设计的合理性。最后通过对连接部分的设计计算，得出螺栓和焊缝分别选用10.9级M36型高强度螺栓和焊缝长度为200mm的角焊缝。通过以上方法成功完成了TC6510型塔式起重机的塔身的设计。
关键词:塔式起重机 塔身 稳定性 高强度螺栓 焊缝
ABSTRACT
Tower crane has the advantages of large lifting height, wide operating range and wide working face, and is widely used in various engineering operations. Tower body is one of the most important metal structures of tower crane. If there is negligence in the selection and design process, it will cause greater potential safety hazards. Therefore, the safety verification and design of tower body are very important.

The study object of this subject is the tower body of TC6510 tower crane. Firstly, the overall design scheme of the tower body is determined according to the different requests. The tower body structure is a space frame structure with square cross-section. Friction-type high strength bolts are used to connect the standard joints. The main limbs and web members of the standard joints are equilateral angle steels. The three-sided circumferential welding is used to connect the angle steels. Secondly, according to GB/T 13752-2017 tower crane design code, the overall stability and single limb stability of tower body under different working conditions are checked, and the correctness of tower body structure design is confirmed. Finally, we can get the result, it is concluded that 10.9 grade M36 high strength bolt and 200 mm fillet weld are selected for bolt and weld respectively. Through the above methods, the tower body design of TC6510 tower crane will be completed.
Key words: tower crane;tower body;stability;high strength bolts;weld

[版权所有：http://think58.com]

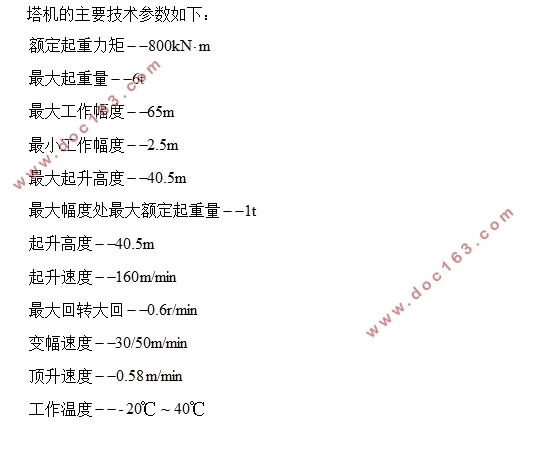

塔身标准节的各项参数
本次设计的塔身标准节的横截面为方形截面，参照同类型塔机，初选截面尺寸为1.8m×1.8m，标准节的整体高度为2.8m。主弦杆为160X10的等边角钢，横腹杆为100X10的等边角钢，斜腹杆为100X10的等边角钢，材质均为Q235钢。最后可通过设计规范校核所选尺寸是否满足要求，如果不满足，则需重新选型计算。


目   录
第一章 绪论    1
1.1塔式起重机的介绍    1
1.2塔式起重机的发展概况    2
1.3 选题背景及研究意义    3
第二章 塔身设计的总体方案    4
2.1塔身的主要技术参数    4 [来源：http://think58.com]
2.2 塔身设计流程及结构选择    5
2.3塔身标准节的设计选型    6
2.4塔身连接方式的选择    6
2.5焊缝的选择    7
第三章 TC6510塔身的计算    8
3.1塔身标准节的各项参数    8
3.2塔身设计验算时的五种工况    8
3.3载荷计算和力矩计算    9
3.3.1 塔身顶部的轴力和力矩    9
3.3.2回转支撑以上风力与风力矩    10
3.3.3回转支撑以上惯性及惯性矩、离心力及离心力矩    13
3.3.4风作用于塔身上的载荷    15
3.4载荷的合成和力矩的合成    16
3.5塔身几何特性参数计算    23
3.6塔身的整体稳定性校核    25
3.6.1 工况Ⅰ和工况Ⅲ的整体稳定性校核    25
3.6.2 工况Ⅴ的整体稳定性校核    28
3.7单肢稳定性验算    29
3.7.1主弦杆的稳定性验算    29
3.7.2斜腹杆的单肢稳定性验算    30 [资料来源：http://www.THINK58.com]
3.8塔身连接高强螺栓计算    31
3.9焊缝连接设计计算    32
第四章 总结与展望    34
4.1经济性分析    34
4.2 总结    34
致 谢    36
参考文献    37
