PN15石油热采高压注气机设计(含CAD零件图装配图)

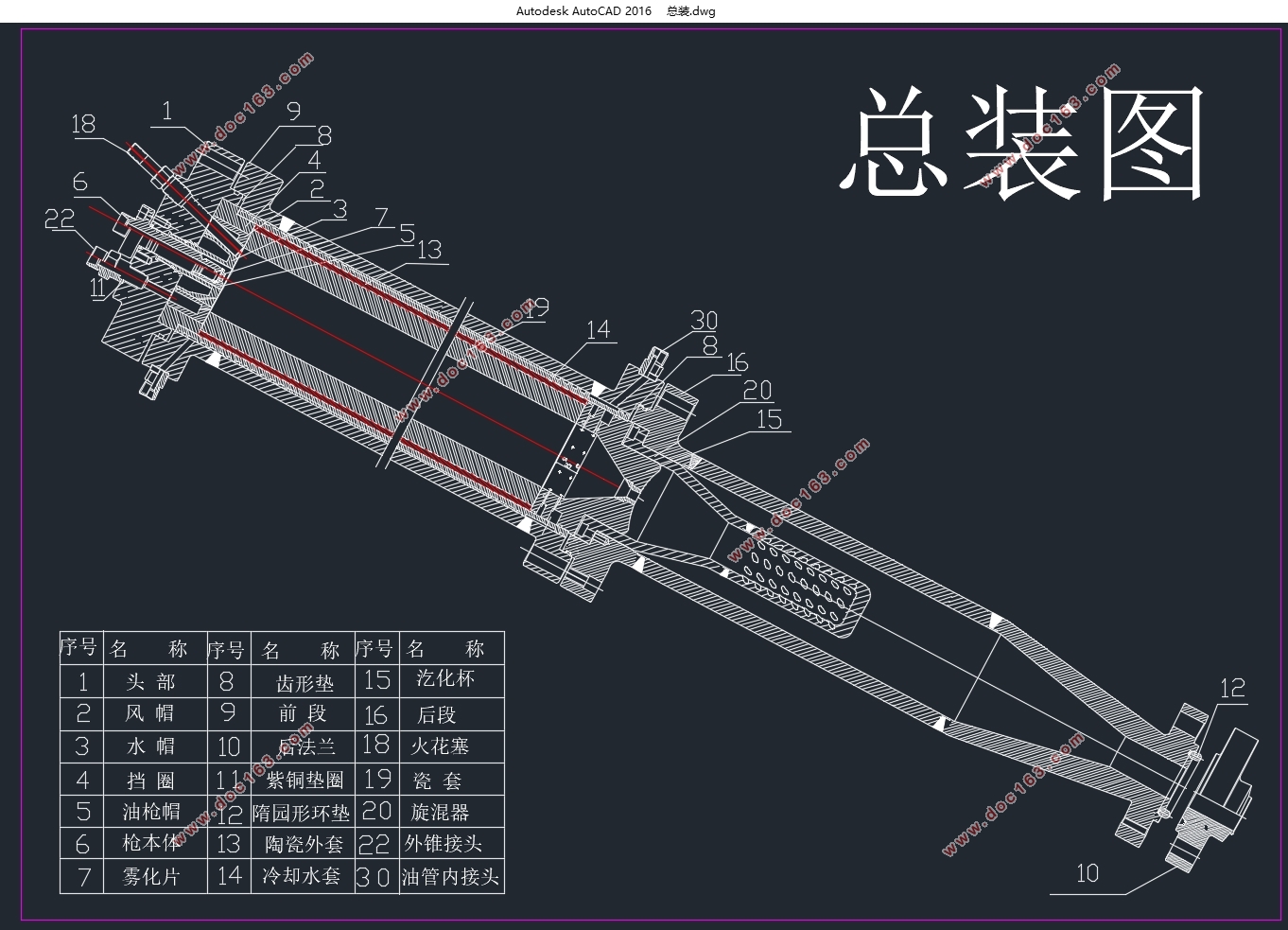

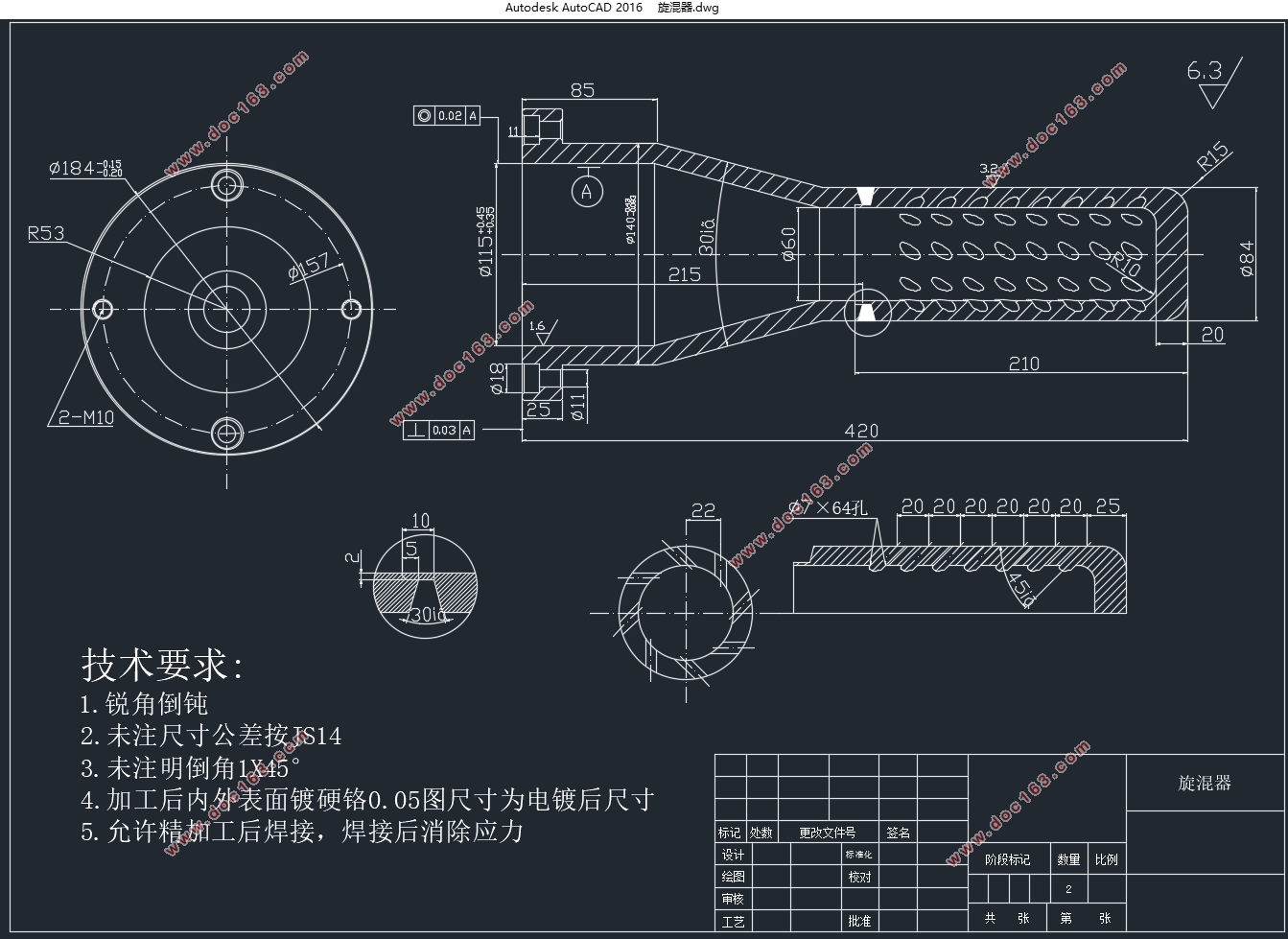

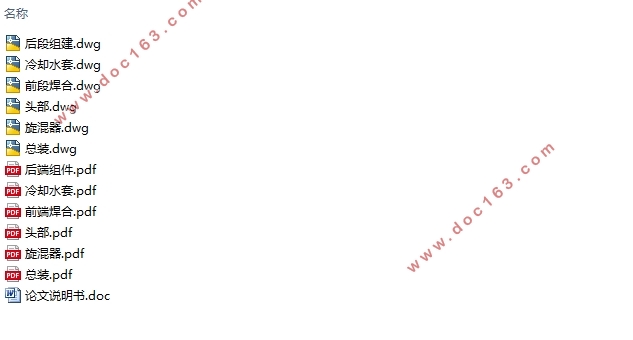

PN15石油热采高压注气机设计(含CAD零件图装配图)(论文说明书10000字,CAD图6张)
摘要
我国正处在工业化高速发展阶段，对油气化产品需求持续旺盛，消费高速增长，因此正确开发和合理利用有限的石油资源显得至关重要。世界各国和石油巨头不惜投入巨资用于油气的勘探和设备的改造，组合了一批石油热采及热能工程专家教授，经过十年的努力，终于开发出一套能大大提高石油采收率，降低开采成本的热采注气装置——PN15石油热采注气机。
   PN15石油热采注气机是利用燃烧学、流动力学、传热学、工程热力学的原理及其工程技术，产生高温高压的混合气体（温度150-350度，压力16-20mpa），直接注入油层，是一种热力开采的新技术，新设备。该设备简单，转场方便，自动化程度高，安全可靠。能够替代或补充目前锅炉单注水蒸汽的传统工艺，是一种节能环保产品。近几年先后在辽河，大庆，延安，胜利，吉林，华北及国外油田使用，取得良好的经济效果和社会效益。
关键词：石油采收率  热采注气装置  节能环保
Abstract
     China is in the rapid development of industrialization, the demand for oil and gasification products is sustained, and consumption is growing, so it is very important to develop and reasonably utilize the limited petroleum resources.. Countries in the world and the oil giant to hesitate to invest heavily used in oil and gas exploration and equipment, combined with a number of oil heat extraction and thermal engineering experts and professors, after ten years of efforts, and finally developed a can greatly enhance oil recovery, reduce mining cost of heat production gas injection device, PN15 high-pressure gas injection.

PN15 high-pressure gas injection is using combustion science and fluid mechanics, heat transfer, engineering thermodynamics principle and engineering technology, produce high temperature and high pressure mixed gas (temperature 150-350 degree, pressure 16-20mpa), directly into the reservoir, is a new technology of thermal recovery and new equipment. The equipment is simple, convenient transport, high degree of automation, safe and reliable. Can replace or supplement the traditional process of boiler single steam injection, is a kind of energy-saving environmentally friendly products. In recent years, Daqing, Yanan, Shengli, Jilin, North China and foreign oilfields have been used in the Liaohe River, and have achieved good economic results and social benefits.
Keywords：Oil recovery;Thermal recovery gas injection device;Energy saving and environmental protection

注气机的主要结构
设备主要由气体发生器、高压空气、油水供给系统，全自动电脑监控系统及机箱组成。整机纳入两个钢制机箱内。其中一个安放空压机，另一个安装气体发生器、水泵、油泵、微机控制室及油箱、水箱、计量器、水处理装置等其他附件。整体以机箱为单元，可整体吊装，随时转场，安放在井口向井下直接注气。机箱设置保暖与通风结构，具有良好的野外作业条件。 [资料来源：http://www.THINK58.com]
  [资料来源：http://www.THINK58.com]

目录
摘要    I
Abstract    II
目录    i
第一章  绪论    1
1.1注气机发展背景    1
1.2注气机研究现状    2
第二章  注气机的性质    4

[来源：http://www.think58.com]

2.1注气机的主要结构    4
2.2注气机的基本原理    5
2.3注气机的特点    6
2.4 术语与定义    6
2.5型号与基本参数    7
第三章  注气机的相关工艺计算    8
3.1内压圆筒校核    8
3.2内压斜锥壳校核    12
第四章  发生器头部平盖有限元强度计算    13
4.1概述    13
4.2.1结构设计    13
4.2.2应力计算参数    13
4.3结构分析    14
4.3.1力学模型    12
4.3.2单元选择    15
4.3.3边界条件    16
4.4有限元应力计算    16
4.5强度评定    19
4.5.1应用规范及强度确定依据    19
4.5.2具体结构强度评定    20
4.6结论    20
第五章  控制系统的设计    21
5.1引言    21 [资料来源：http://think58.com]
5.2 控制系统总体功能分析    21
5.2.1控制系统主要功能    21
5.2.2控制系统人机交互物理量    22
5.2.3控制系统数据采集量    22
5.2.4关于智能化计算与启停控制    23
5.3控制系统设计步骤    23
5.4控制系统设计方案    24
5.4.1单片机选型    24
5.4.2系统中的开关量    25
5.4.3硬件电路设计    25
第六章  附录    27
结束语    29
致谢    32 [来源：http://think58.com]
