锻压上下料机构设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

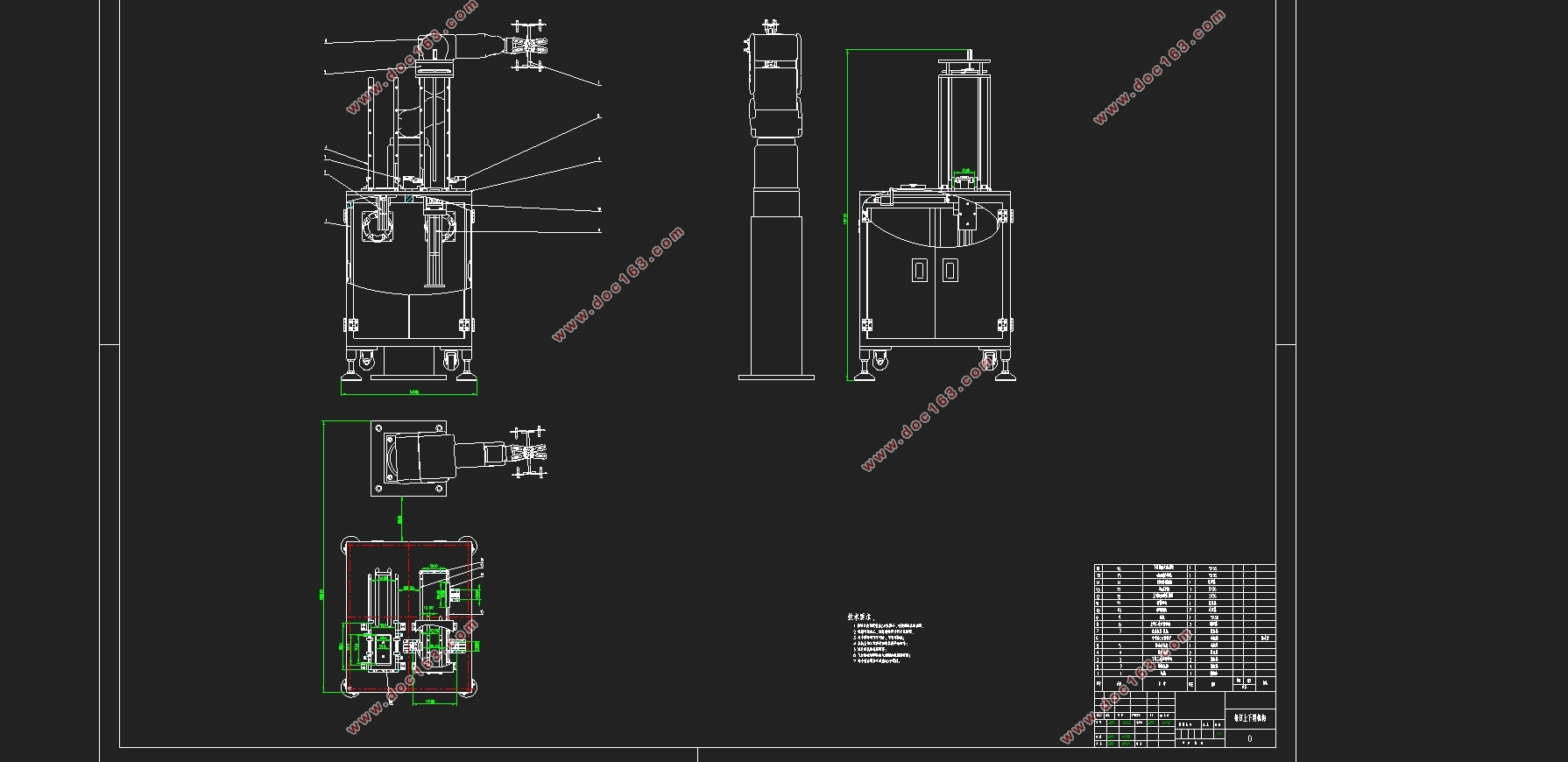

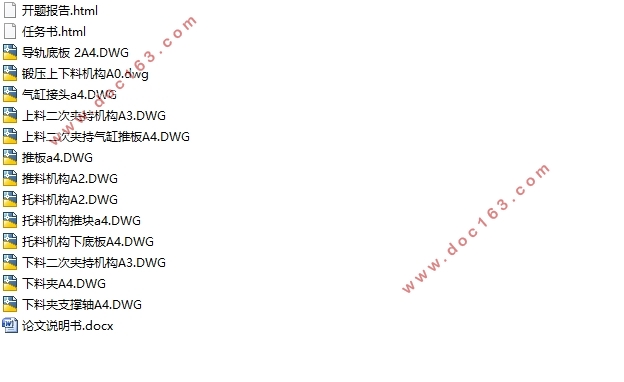

锻压上下料机构设计(含CAD零件图装配图)(任务书,开题报告,论文说明书11000字,CAD图13张)
本次设计的主要目的:设计一种适用于锻压工艺的上下料机构。
本论文的主要内容:锻压上下料机构的总体方案设计以及机构内部一些关键部件、零件的校核和计算。在计算的基础上,对整体结构进行优化设计。
本次设计的最后成果:得到一套适用于实际生产加工的锻压自动上下料设备。这套锻压自动上下料机构适用于锻压工艺的上下料,代替人工,规避锻压工艺中发生的危险,同时提高整个加工的效率,一套设备可代替五个工人,节省成本。
关键词:锻压;自动化;上下料
加工零件分析
加工零件的材质为铝,是一块180*90*10的板料,先进行粗加工后成为如图2.1所示零件。经过计算,该零件未锻压之前,质量为0.37Kg,所以在此次设计中使用0.37Kg作为所有加工零件的质量。再对它进行锻压成型和冲切加工,最后进行CNC等一系列加工后,成品为某手机后壳。
次设计为对该零件进行锻压工序的上下料机构设计,因为锻压工序和冲切工序安排在一起,所以此次设计的上下料机构上料为上锻压工序料,下料为下冲切工序料,锻压工序和冲切工序之间的物料转移有机械手完成。 [资料来源:www.THINK58.com]

[来源:http://www.think58.com]

锻压上下料机构设计(含CAD零件图装配图)
锻压上下料机构设计(含CAD零件图装配图)
锻压上下料机构设计(含CAD零件图装配图)


目录
摘要    I
Abstract    II
第1章绪论    1
1.1    设计背景    1
1.2    设计的目的及意义    1
1.3    国内外研究现状分析    1
第2章总体方案设计    3 [来源:http://www.think58.com]
2.1 加工零件分析    3
2.2 动力源的选择    3
2.2.1 电机驱动    3
2.2.2 液压传动    4
2.2.3. 气压传动    4
2.3 上下料方式的选择    5
2.4 推料机构    6
2.5定位导向机构    8
2.6 托(顶)料机构    9
2.7 二次夹持机构    9
2.7.1 上料二次夹持机构    9
2.7.2下料二次夹持气缸    10
2.8机箱    12
2.9物料运送机构    12
2.10 机械手的选择与控制    12
第3章关键零部件的选择与校核    14
3.1 气缸的选型    14
3.1.1气缸选型的具体步骤    14
3.1.2 推料机构气缸选型    15
3.1.3 顶料机构气缸选型    16
3.1.4托料机构气缸选型    16
3.1.5其余气缸选型    17
3.2 下料二次夹持机构的设计与校核    17 [资料来源:http://think58.com]
3.2.1 下料夹的初步设计计算    17
3.2.2 扭力弹簧的选择和下料夹的确定    18
3.2.3 下料夹的校核    19
3.2.4 支撑轴的校核    20
3.3 其余机构重要零件校核及优化    22
3.3.1 上料二次夹持机构气缸推板    22
3.3.2 托料机构锁紧螺钉    24
第4章结论    25
参考文献    27
致谢    28 [来源:http://www.think58.com]
