基于CREO的10t门座起重机总体设计(含CAD图,CREO三维图)

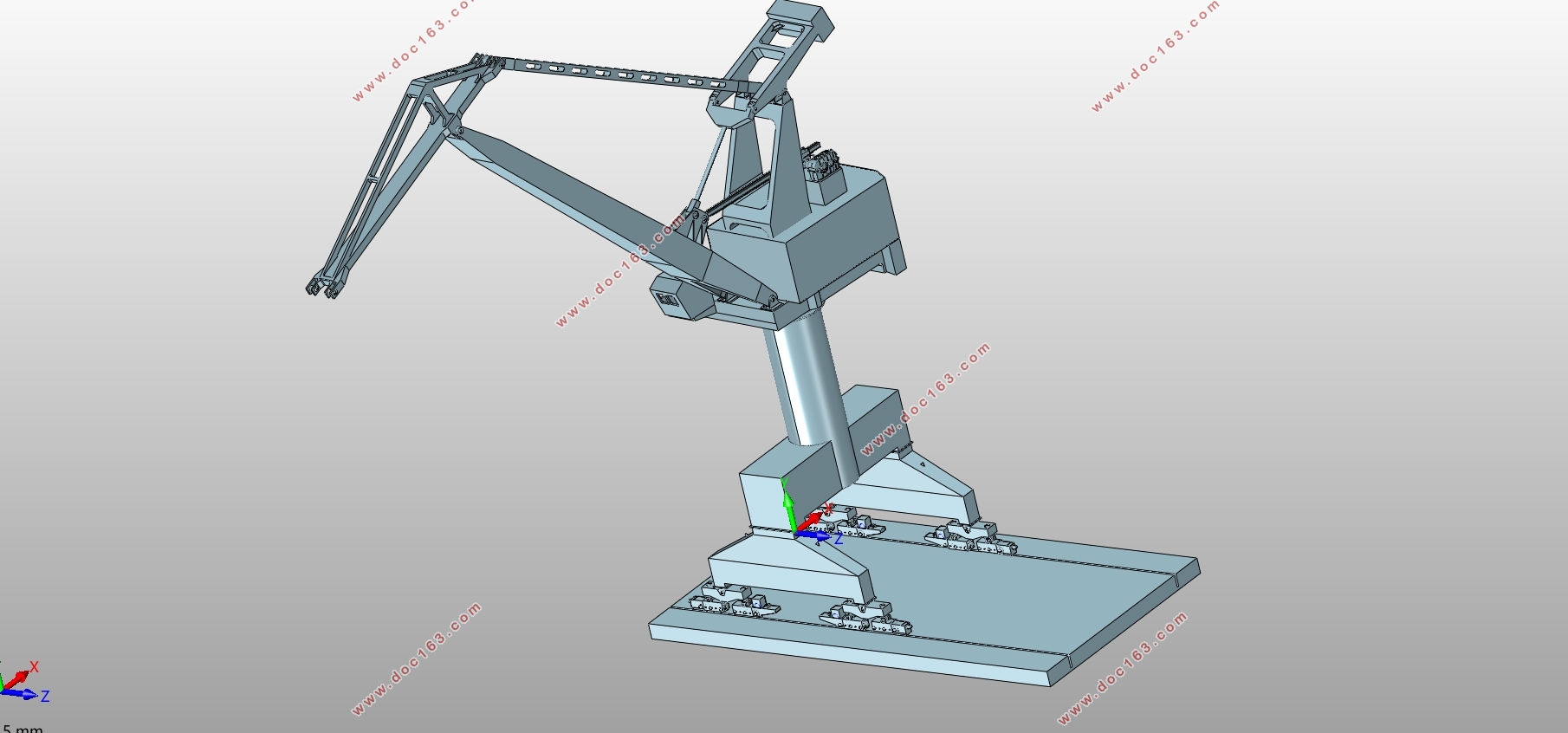

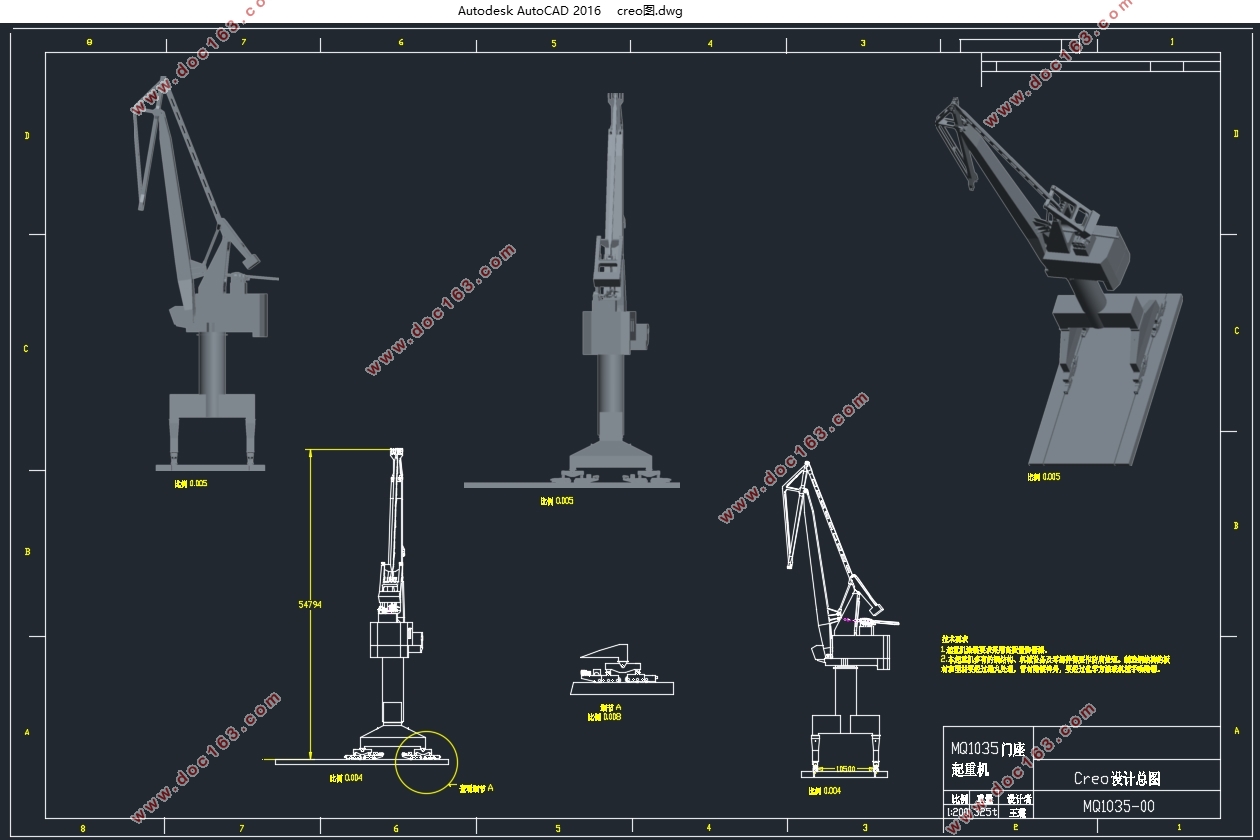

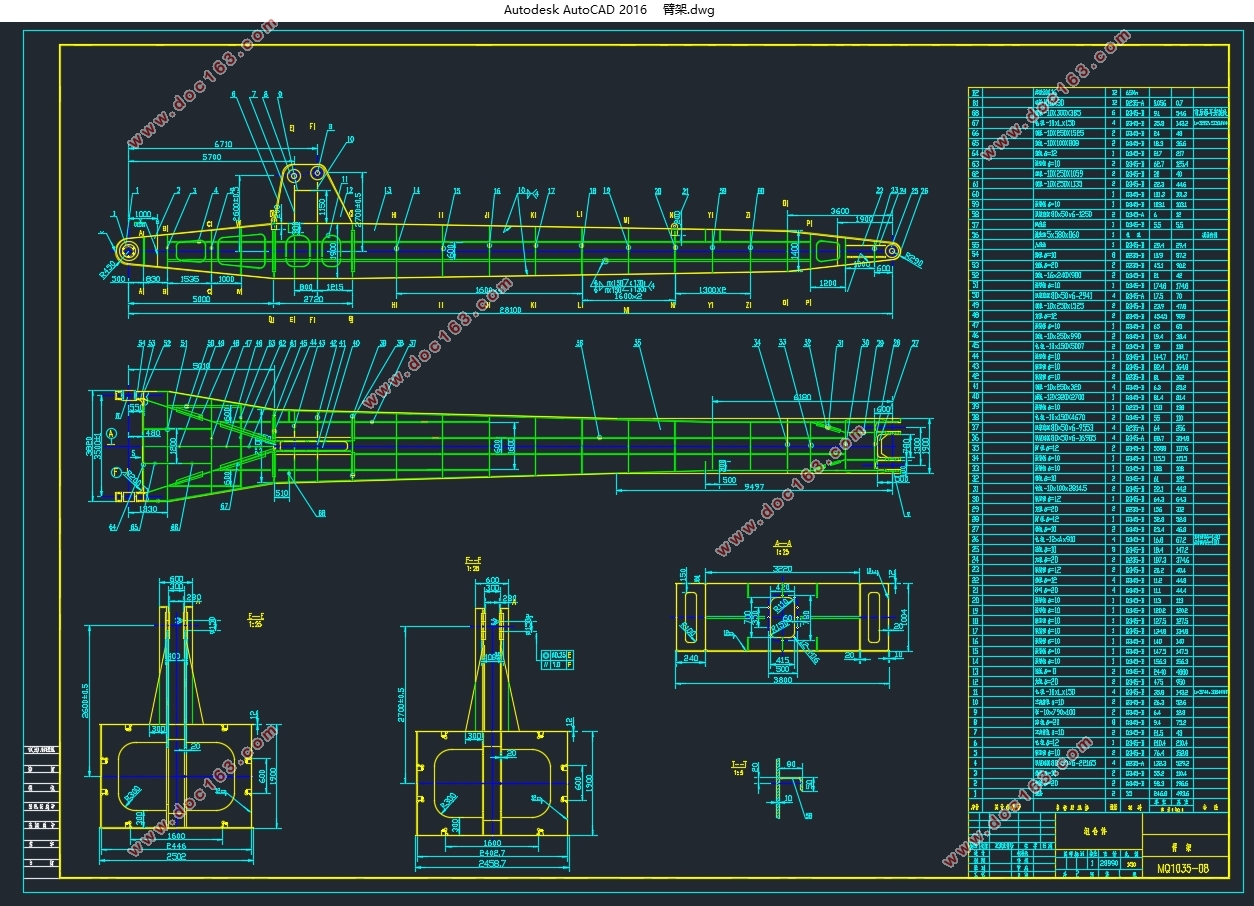

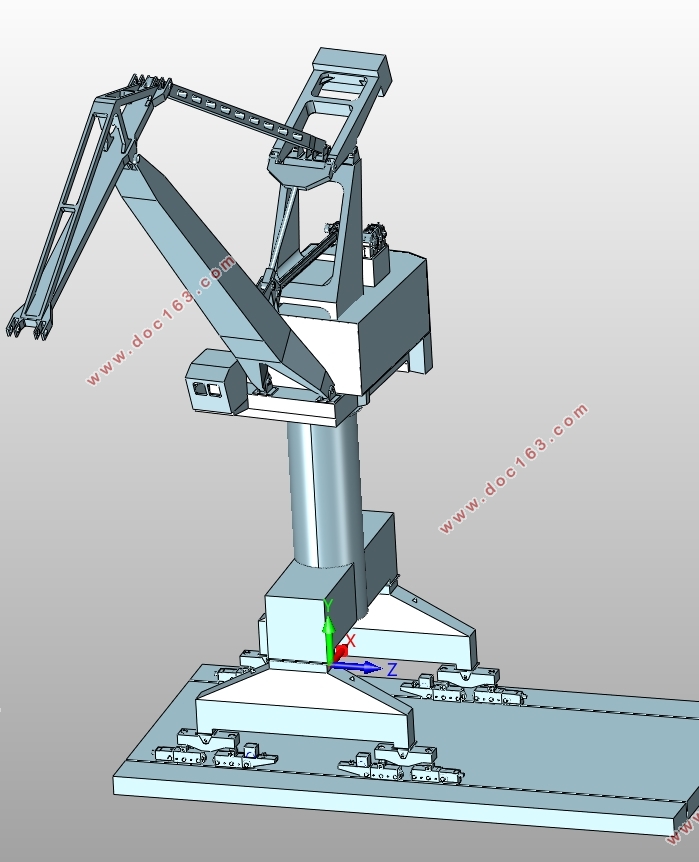

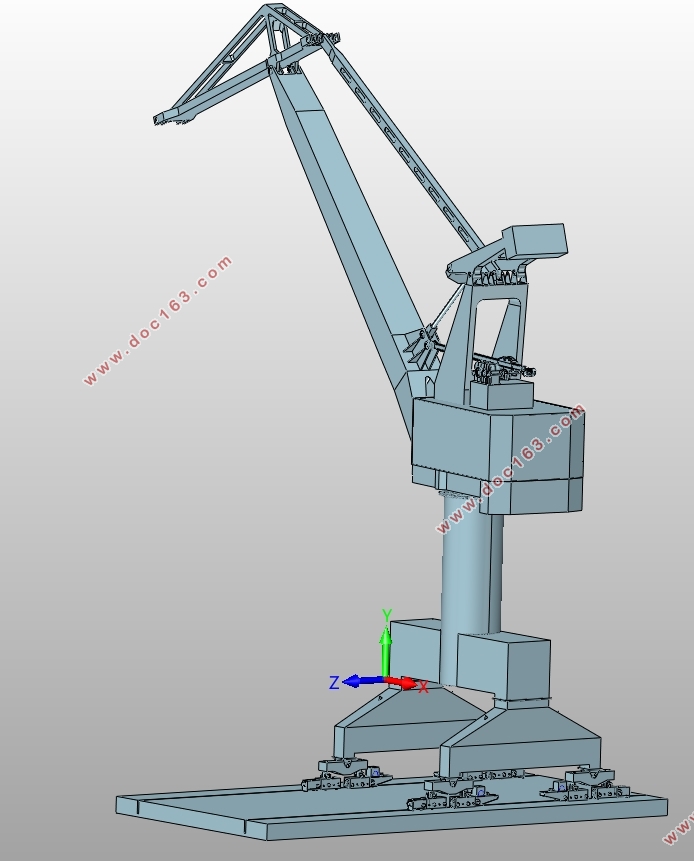

基于CREO的10t门座起重机总体设计(含CAD图,CREO三维图)(任务书,开题报告,论文说明书12000字,CAD图3张,CREO三维装配图)
摘  要
本次设计对门座起重机的整体设计的过程及运动仿真的原理、操作步骤等进行了详细的介绍。本文以MQ1035的设计为例，讲述了门座起重机的臂架系统的尺寸设计，货物位移水平性和吊重未平衡力矩的检验，臂架自重平衡力矩的设计，同时对起重机的载荷、轮压等进行了计算，并完成了起重机的抗倾覆稳定性的验算。
完成总体设计后，文中还介绍了如何利用CREO软件建立门座起重机的三维模型并进行运动仿真。通过CREO对门座起重机进行运动仿真可以进一步模拟起重机的工作情况，对起重机的运动做详细的分析，进而提高设计的准确性，降低设计成本。
关键词：门座起重机；总体设计；CREO；运动仿真
Abstract
In this paper, the design of the port lifting machinery MQ1035 as an example, the design process of the portal crane is introduced in detail. This paper mainly describes the portal crane's overall design process: including the size of the boom system design, horizontal displacement of goods and lifting heavy unbalanced torque test, design of boom weight balancing torque, also the load of the crane, wheel pressure were calculated and completed the crane anti overturning stability checking.

[资料来源：http://www.THINK58.com]

After the completion of the overall design, the paper also describes how to use the CREO software to build a three-dimensional model of the portal crane and motion simulation. Through an gantry crane for motion simulation can further simulate the working condition of the crane, the movement of the crane to do a detailed analysis, and improve design accuracy, reduce the design cost.
Key words: gantry crane；overall design；CREO； motion simulation

2.1初定主要工作机构和金属结构的形式
门座起重机在搬运货物时，要实现货物的起升、变幅和回转运动。待作业完成以后，起重机要回到原始位置，等待下次作业。门座起重机主要有三个基本组成部分，即：工作机构、金属结构、动力装置和控制系统，在三个基本部分的相互配合下，完成起重机的各种运动。
本次所设计的门座起重机是采用四连杆机构的臂架型起重机，其主要的工作机构为四：起升机构、运行机构、变幅机构及回转机构。起升机构实现货物的吊起，运行机构实现起重机的运动，变幅机构实现臂架的伸缩，回转机构实现转台以上部分的回转。其中起升机构是起重机工作的核心，其他的所有机构配合起升机构工作。 [资料来源：http://www.THINK58.com]
臂架型起重机的金属结构包括臂架、人字架、转台、门架等各个部分，它为起重机的作业创造了空间，同时也决定了起重机的外形。
动力装置为门座起重机的所有运动提供了所需动力，控制系统则用来控制各工作机构的动作。
此次所设计的MQ1035门座起重机主要技术参数见表2.1。

项目名称    技术参数
起重量    10t
工作幅度    最大幅度：35m
最小幅度：9.5m
起升高度    轨上：28m
    轨下：15m
机构工作速度    起升机构：25m/min
    变幅机构：15m/min
    回转机构：1.2r/min
    运行机构：25m/min
机构工作级别    整机：A8
    起升机构：M8
    变幅机构：M6
    回转机构：M7
    运行机构：M4
轨距    10.5m
工作状态最大风速    20m/s
非工作状态最大风速    55m/s [来源：http://think58.com]
许用轮压    250KN
轨道型号    P50
电源    380V/50Hz
  [来源：http://www.think58.com]

[资料来源：http://www.THINK58.com]

目  录
第1章 绪论    1
1.1研究背景    1
1.2课题研究内容    1
第2章 总体设计计算    2
2.1初定主要工作机构和金属结构的形式    2
2.2货物水平位移补偿系统    3

2.2.1四连杆组合臂架的原理    4
2.2.1四连杆组合臂架的设计    4
2.2.2组合臂架系统的验算    5
2.3臂架自重平衡    11
2.4计算载荷    15
2.4.1 起升载荷    15
2.4.2 自重载荷    15
2.4.3 动力载荷    15
2.4.4货物偏摆载荷    17
2.4.5风载荷    18
2.5轮压计算    21
2.6起重机抗倾覆稳定性    23
2.6.1计算工况    23
2.6.2校验的计算方法    24
第3章 门座起重机的运动仿真    27
3.1 CREO的介绍    27
3.2门座起重机的安装    27
3.3门座起重机的运动仿真    33
3.3.1门座起重机运动仿真的建立    33
3.3.2门座起重机运动仿真的分析    35
第4章 总结及经济性分析    37 [来源：http://think58.com]
