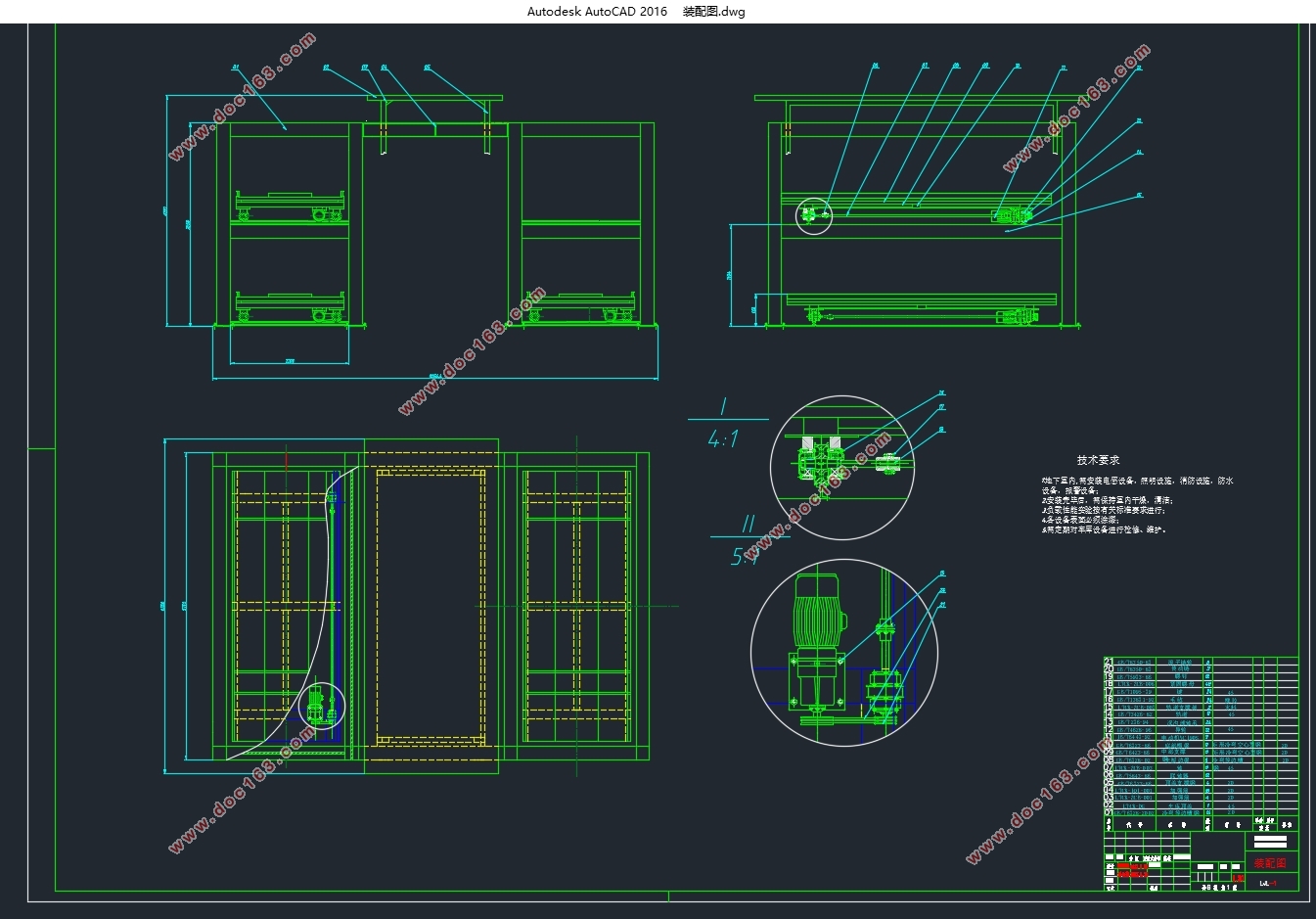

电梯升降式立体车库横移机械部分的设计(含CAD零件图装配图)

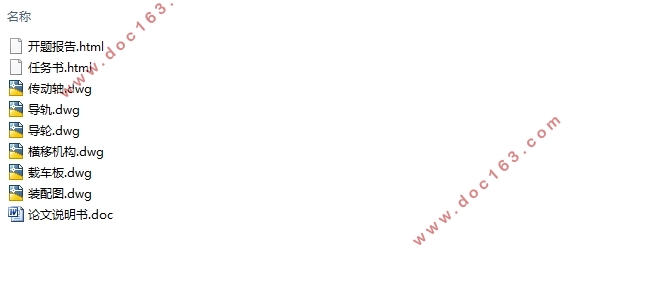

电梯升降式立体车库横移机械部分的设计(含CAD零件图装配图)(任务书,开题报告,论文说明书13000字,CAD图6张)
摘 要
针对因经济快速发展而出现的大、中型城市出现的停车难现象，电梯升降式立体车库设计应运而生。这种立体车库技术正被广泛应用于各种大型住宅、商场等。在对国内外现今立体车库的研究分析之后，本篇文章以两层两列式电梯升降式立体车库为例，主要进行横移机械部分的分析与设计。主要内容如下：
（1）首先对国内外电梯升降式立体车库的概况及特点进行分析，并侧重比较不同横移机械部分的方案的优缺点，从中确定车库的横移驱动方式。本次设计选用链传动横移形式；
（2）在分析电梯升降式立体车库横移取存结构的功能要求及其实现后，开始分析设计载车板的结构、横移部分的传动系统和机械结构。选定设计方案后，完成立体车库横移机械部分零件的选型、校核及计算；
（3）本次设计以电梯升降式立体车库为主要研究对象，设计分析其横移部分的机械结构，通过对比不同方案的利弊，最终确定经济可行、可推广使用的设计方案，并且可以利用此方案为日后的研究提供思路和方向。
关键词：电梯升降式立体车库；横移机械部分；链传动

[来源：http://www.think58.com]

Abstract
In view of the rapid economic development and the emergence of large and medium-sized cities appear difficult parking phenomenon, elevator lift three-dimensional garage design came into being. This three-dimensional garage technology is being widely used in a variety of large residential, shopping malls and so on. After analyzing the research on the three-dimensional elevator lifts in the three-dimensional garage, this paper mainly analyzes and designs the traversing machinery part. The main contents are as follows:
(1) Firstly, the general situation and characteristics of the three-dimensional elevator garage in the elevator are analyzed, and the advantages and disadvantages of the scheme of different traversing mechanical parts are compared, and the traverse driving mode of the garage is determined. This design uses chain transfer traverse form;
(2) After analyzing the functional requirements and realization of the trapezoidal storage structure of the elevator lifts, the structure and the mechanical structure of the trailer are designed and analyzed. After selecting the design scheme, complete the selection, checking and calculation of the parts of the three-dimensional garage traversing machinery;

[资料来源：http://think58.com]

(3) The design of the elevator lift three-dimensional garage as the main research object, design and analysis of its traverse part of the mechanical structure, by comparing the pros and cons of different programs, and ultimately determine the economically viable, can promote the use of the design, and can use this The program provides ideas and directions for future research.
Keywords: elevator lift three-dimensional garage； traverse mechanical part；chain drive

电梯升降式立体车库横移部分的工作原理
2.1 电梯升降式立体车库整体框架
2.1.1 钢的结构形式
机械式停车库骨架结构由钢材构成[5]，主要有横梁、立柱、斜拉杆、加强肋等结构。机械式停车设备的钢结构主要有角钢、槽钢、热轧H型钢和钢板焊接成型[10]，并且由具有高强度的螺栓连接，整体结构具有良好的刚度和强度。
与其它形式的建筑结构相比，钢架结构具有安全可靠性好、品质可靠稳定、性能良好等优点。除此之外钢材的组织结构均匀，物理学性能和工程力学性能基本符合使用要求[9]；塑性、韧性好，钢结构一般在超载后会产生严重、显著变形后断裂，不会突然断裂，易被察觉，可及时预防补救，不会产生重大隐患。同时钢材拥有良好的吸收能力，适应动载荷的能力较好，抗震性好；强度高、自重小，钢的弹性模量和强度较高，韧性好，可承受较高的强度；密闭能力好，焊接连接的钢结构是较好的常压或者高压结构，而且水密性和气密性都非常良好。 [版权所有：http://think58.com]
但是钢材也具有明显的缺点，即耐锈蚀性差 ，但可以通过采用涂合适的防锈涂料来减轻锈蚀的影响。并且因为立体车库所在环境中没有像是酸性气体、液体之类的腐蚀性介质，因此钢结构本身所消耗的维护费用很低。


[版权所有：http://think58.com]

目  录
第1章 绪论    1
1.1 课题的背景、目的及意义    1
1.2 电梯升降式立体车库的发展概况    1
1.3本设计的主要任务    4
第2章 电梯升降式立体车库横移部分的工作原理    5
2.1 电梯升降式立体车库整体框架    5
2.1.1 钢的结构形式    5
2.1.2钢的材料与连接    6
2.1.3 钢结构的分析与校核    7
2.2电梯升降式立体车库横移机械部分部件结构和功能    12

[来源：http://www.think58.com]

2.2.1下载车板    12
2.2.2横移机构    12
2.3电梯升降式立体车库横移机械部分传动系统的比较分析    13
2.4电梯升降式立体车库横移机械部分传动系统的确定    14
第3章电梯升降式立体车库横移机械部分研究设计    15
3.1载车板结构    15
3.2横移电动机的选择    16
3.3横移车轮与导轨的选择    17
3.4横移链传动的设计    19
3.5横移传动轴的设计    22
3.6联轴器与键的选择    24
3.6.1 联轴器的选择    24
3.6.2 键的选择与校核    24
3.7轴承的选择    25
3.7.1 轴承的选用及校核    25
3.7.2 轴承寿命校核    25
3.7.3 轴承润滑    25
第4章 总结与展望    26
4.1总结    26
4.2期望    27
参考文献    28
附录    29
致谢    30
