J41H-16C型法兰截止阀设计(含CAD零件图装配图)

J41H-16C型法兰截止阀设计(含CAD零件图装配图)(论文说明书14000字,CAD图8张)
摘要
测量管路截止阀是用途非常广泛的机械产品，它主要用于各种流体工程系统的管道上。适用于石油、化工、轻工、电力、医药、冶金、航空等装置的自动控制系统中，是目前应用最普遍的新一代阀门。随着国民经济的快速发展，各个行业对阀门的要求也进一步提高。表现在阀门使用的密封性，压力要求更高。因此我们针对J41H-16C型法兰式手动截止阀进行结构设计。该阀门主要由阀体，阀杆，筒体，阀瓣，密封件，紧固件，法兰，手轮和压盖组成。由于其主要零件与流体直接接触，因此在阀门设计时不紧要考虑机械强度，制造工艺和磨损等问题，还要考虑流体的物理化学作用和流体动力，热力，压力的作用所产生的问题。本文论述了J41H-16C型法兰截止阀设计的全过程，介绍了机械产品的设计时需注意的事项，提出了阀门材料的选择。

关键词： 计算；结构设计；截止阀

Abstract
 Measuring pipe valve is to use a very wide range of mechanical products, it is mainly used for all kinds of fluid engineering system. The automatic control system used in petroleum, chemical industry, light industry, electric power, medicine, metallurgy, aviation equipment, is currently the most common application of a new generation of valve. With the rapid development of the national economy, each industry requirements of the valve is further improved. In the valve sealing, pressure for higher. So we aim at J41H-16C flange type manual cut-off valve structure design. The valve mainly by the valve body, valve, cylinder, valve, sealing parts, fasteners, flange, a handwheel and a gland. Due to the direct contact of the main parts and fluid, so the valve design is not a consideration of mechanical strength, manufacturing process and wear, but also consider the physical and chemical effects of fluid and fluid dynamics, heat, pressure generated by the role of the. This paper describes the whole process of J41H-16C type flange cut-off valve design, introduced the matters for attention in design of mechanical products is proposed, the valve material selection. [资料来源：www.THINK58.com]
Keywords: flange； structure design； the cut-off valve

2.1.3截止阀的结构形式
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
2.2设计方案分析
阀门作为管道系统中的一个重要组成部分，应保证安全可靠地执行管道系统对阀门提出的使用要求。因此，阀门设计必须满足工作介质的压力，温度，腐蚀，流体特性以及操作，制造，安装，维修等方面对阀门安全提出的全部要求。
阀门设计必须明确给定技术要求数据，即“设计任务书”，在此基础上方可正确完成设计。
下列数据是阀门设计所必须具备的基本数据：
（1）介质的工作压力：1.6MPa；
（2）介质的工作温度：小于等于150°；
（3）适用于无腐蚀性，非易燃易爆，无毒性，液态介质；
（4）公称通径：DN80mm
（5）结构长度：422mm；
（6）与管道的连接方式：法兰式；
（7）阀门的操作方法：手轮。

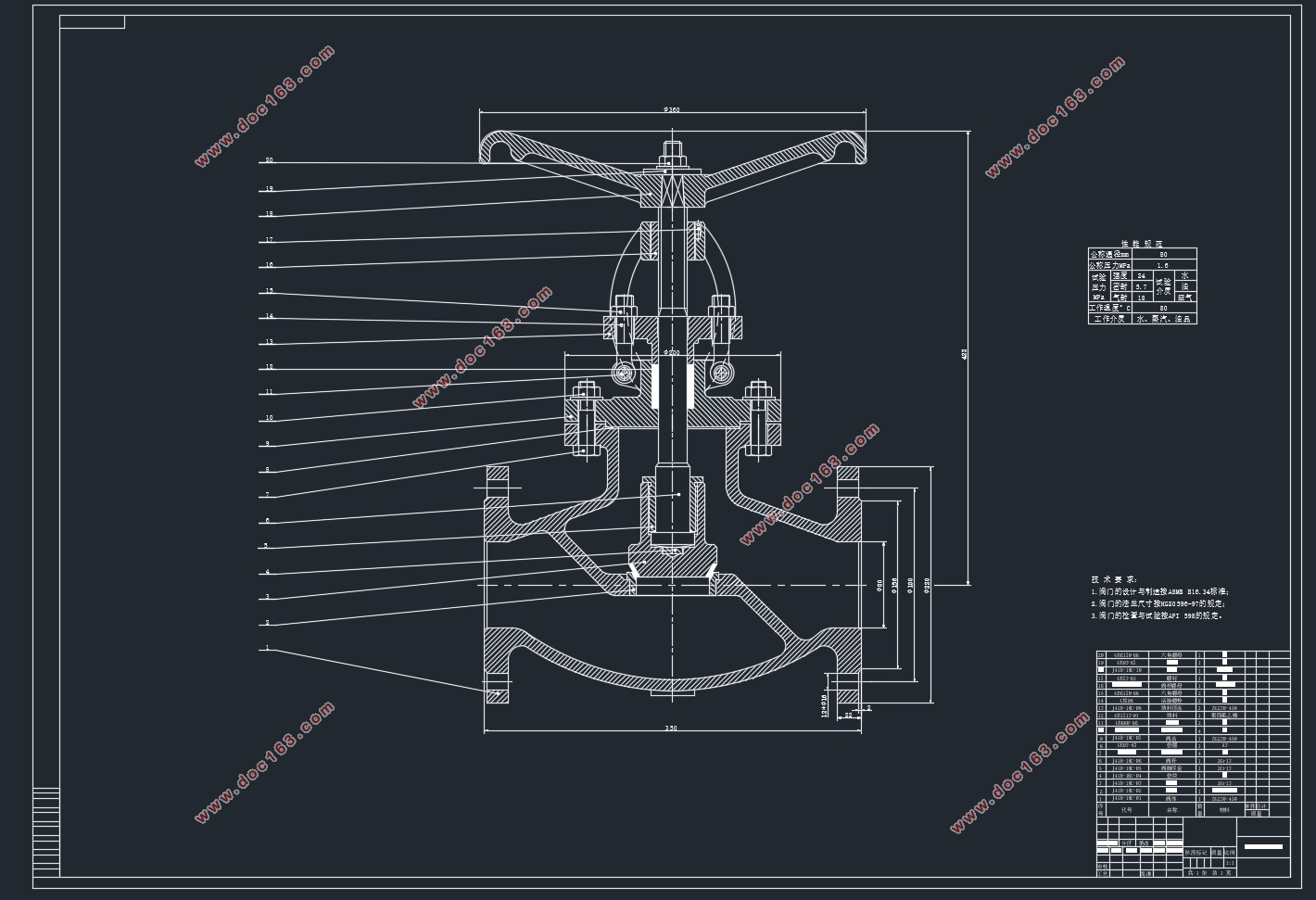

（8）J41H-16C法兰截止阀结构图如图2-1所示。
在阀门技术设计和工作设计时应当掌握数据和技术要求有； [资料来源：http://THINK58.com]
（1）阀门的流通能力和流体的阻力系数；
（2）阀门的启闭速度，启闭次数；
（3）驱动装置能源性质（交流电或直流电，电压，空气压力等）；
（4）阀门工作环境及其保养条件（是否防暴，是否热带气候条件等）；
（5）外形尺寸的限制；
（6）重量的限制；
（7）抗震要求。


[来源：http://www.think58.com]

目 录
第1章 前言    1
1.1课题来源及研究意义    1
1.2应解决的主要问题    2
1.3国内外发展趋势与研究方向    2
第2章 法兰式截止阀设计计算    4
2.1法兰截止阀简介    4
2.1.1法兰截止阀的优缺点    4
2.1.2截止阀的种类    4
2.1.3截止阀的结构形式    5
2.2设计方案分析    5
2.2.1初步设计    6
2.2.2技术设计    7 [资料来源：http://www.THINK58.com]
2.2.3工作图设计    7
2.3阀体的设计和计算    7
2.3.1阀体设计的基本内容    7
2.3.2阀体的结构设计    8
2.3.3阀体壁厚及其计算    10
2.3.4 阀体中法兰的设计与计算    10
2.3.5截止阀密封面的选择及比压计算    14
2.3.6 截止阀阀瓣的设计及强度校核    16
2.3.7阀杆的设计与计算    18
2.4截止阀的密封设计    25
2.4.1阀盖与阀体间的密封    25
2.4.2阀杆填料处密封    26
2.5阀盖的结构设计及强度验算    28
2.5.1阀盖结构设计    28
2.5.2阀盖强度验算    28
2.5.3阀盖支架应力计算    29
2.6填料压套的结构设计及尺寸    30
2.7活接螺栓的结构及尺寸    31
2.8手轮的结构及尺寸    32
第3章 截止阀的检验    33
3.1截止阀的压力试验    33 [资料来源：www.THINK58.com]
3.2截止阀的安装使用和维护保养    34
第4章 结论    35
参考文献    36
致谢    37 [资料来源：http://www.THINK58.com]
