16吨随车起重机液压系统设计和节能分析(含CAD图)

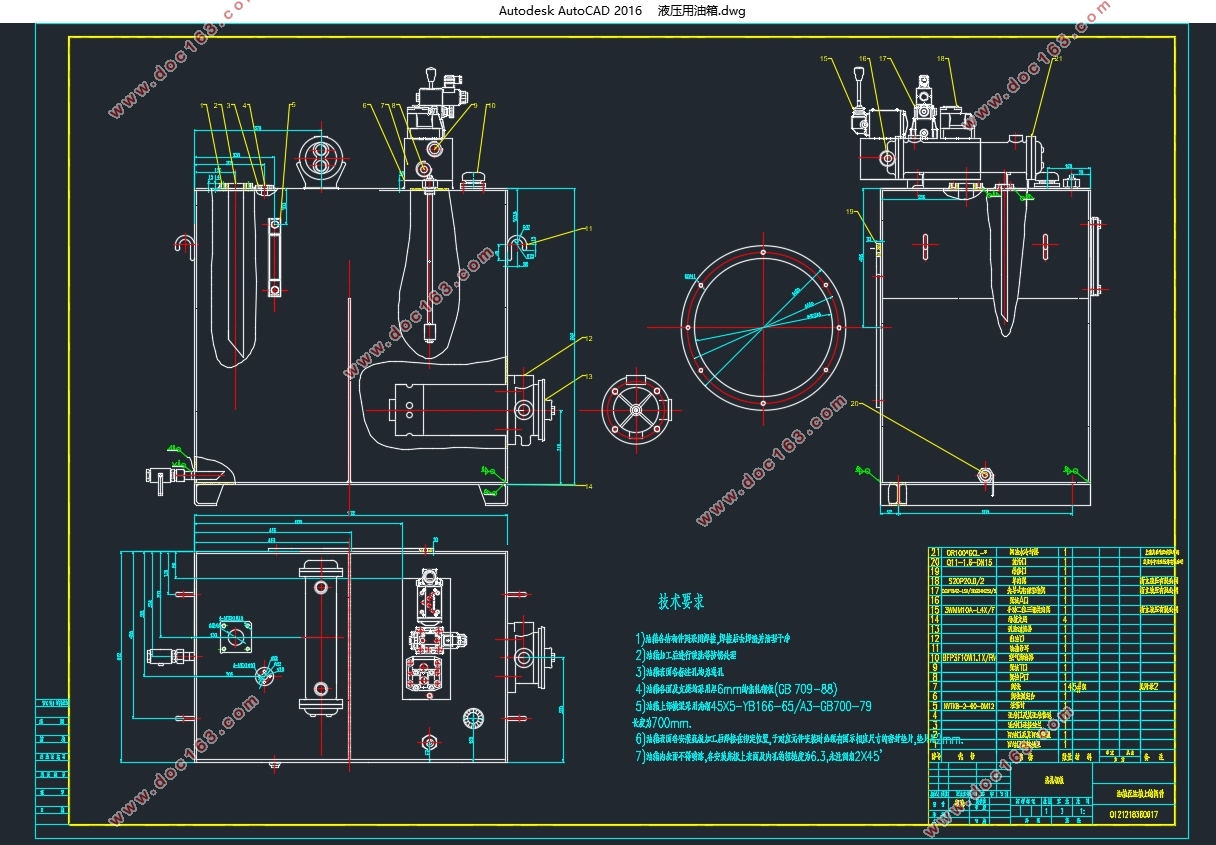

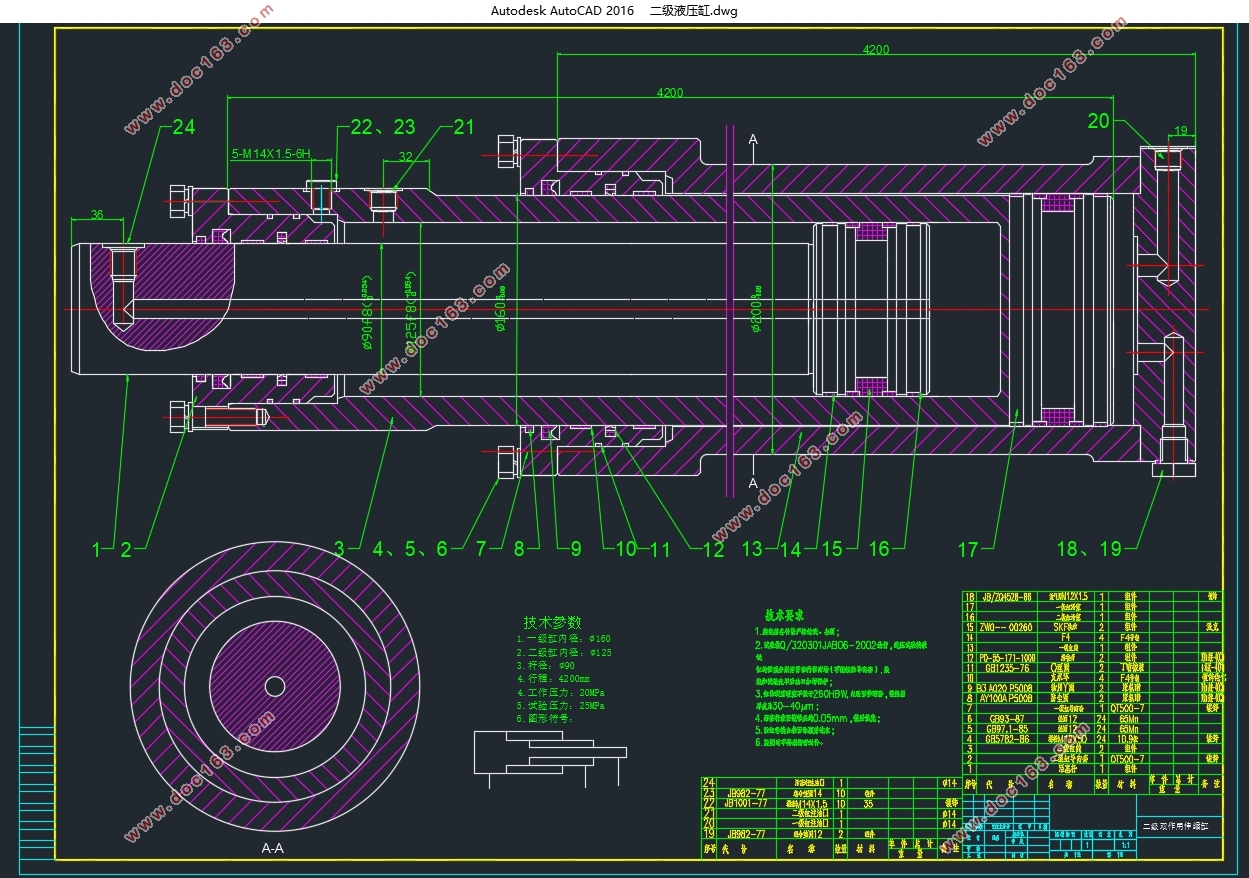

16吨随车起重机液压系统设计和节能分析(含CAD图)(任务书,开题报告,论文说明书22000字,CAD图4张)
摘要
随车起重机又称随车吊，是集货车运输功能与起重机起吊重物的功能于一体的特种车辆，随着社会经济建设需求不断的增大，随车起重机被广泛应用于交通运输等各种行业，在社会发展中扮演着越来越重要的角色。与其它液压驱动的工程机械一样，液压系统是随车起重机工作系统中非常重要的部分，本文就着重从液压系统的设计方面着手，考虑液压系统的节能因素，并就其进行仿真操作，分析其特性。
本课题以直臂伸缩式随车起重机为研究对象，介绍了液压系统的组成及特点，对起升回路、伸缩回路、回转回路和支腿回路进行具体的研究分析并计算其中重要元件的基本参数，并对不同的液压元件用液压仿真软件AMEsim进行仿真分析，分析其节能特性。
在本文中除了对负载敏感泵做了简单的节能分析，还设计了简单的蓄能器储能回路，并对回路进行了分析计算，估算其节能的效果。
关键词：随车起重机；液压系统；仿真分析；节能分析

Abstract
Lorry-mounted crane, Lorry-mounted crane, also known as the accessory crane, is to realize the cargo handling and transport by special vehicles, it has both common truck transport function, and there is a crane lifting handling function. With the increasing demand of social construction, it is widely used in various industries such as transportation, playing a more and more important role in the development of the society. Like other engineering machinery hydraulic drive, hydraulic system is a very important part of the lorry crane work system. So, this article emphatically started from aspects of the design of the hydraulic system, including the energy saving of hydraulic system factors, and the simulation operation. [来源：http://www.think58.com]
This paper chose the straight arm lifting type lorry crane as the research object, introduced the composition and characteristics of the hydraulic system, carried on the detailed research and analysis on the lifting loop, expansion loop, rotary loop and leg loops  and caculated the parameters of the important components among them. Apart from that, simulation analysis of different hydraulic components was made in the hydraulic simulation software AMEsim, to analyze its energy saving features。
Not only did this paper make a simple energy saving analysis of load sensitive pump, but also design a simple accumulator energy storage circuit, analyze the circuit calculation and estimate the effect of energy saving.
Key words: lorry crane; The hydraulic system; simulation analysis；Energy saving analysis


目录
摘要    V
Abstract    VI [资料来源：http://think58.com]
第1章绪论    1
1.1随车起重机概述    1
1.2国内外随车起重机的发展现状及未来发展趋势    1
1.2.1国外的随车起重机的现状    1
1.2.2国内的随车起重机的现状与发展    3
1.3课题研究的背景和意义    4
1.4研究的主要成果    4
第2章液压系统回路的设计    4
2.1起升机构液压回路    4
2.1.1回路要求    5
2.1.2起升回路的设计与说明    5
2.2伸缩机构液压回路    6
2.2.1伸缩机构液压系统要求    6
2.2.2伸缩机构的方案选择    6
2.2.3伸缩机构液压原理图与说明    8
2.3变幅机构液压回路    10
2.3.1变幅机构的基本要求    10
2.3.2液压式变幅机构的选择    11
2.3.3变幅机构液压原理图及其说明    12
2.4回转机构液压回路    12

[资料来源：http://think58.com]

2.4.1回转机构的基本要求    13
2.4.2回转机构类型的选择    13
2.4.3 回转机构液压原理图与说明    14
2.5支腿机构液压系统的设计    14
2.5.1支腿机构的基本要求    15
2.5.2两种支腿回路的液压系统与说明    15
2.6随车起重机的操作流程    16
2.7本章小结    17
第3章各液压系统回路的计算    18
3.1起升机构设计计算    19
3.1.1 满载启动状态马达轴的最大负载力矩    19
3.1.2起升马达的最大转速及排量    19
3.2回转机构的计算    20
3.2.1 满载启动状态的最大阻力矩    20
3.2.2回转马达的最大转速及排量    22
3.3支腿回路的计算    23
3.3.1垂直支腿缸受力计算与分析    23
3.3.2垂直支腿油缸的计算与选型    26
3.3.3支腿水平推出液压缸的计算与选取    26

[资料来源：http://think58.com]

3.4变幅机构液压系统的计算    27
3.4.1变幅液压缸受力计算    27
3.4.2变幅液压缸的计算与选型    29
3.5 伸缩机构液压系统的计算    30
3.5.1伸缩液压缸的轴向力和行程的计算    30
3.5.2双作用二级伸缩缸的计算与设计    32
3.5.3伸缩回路上加装的减压阀的计算    33
3.5.4伸缩臂双作用二级伸缩缸的液压冲击与缓解方法    35
3.6液压回路管路及其油箱的计算    36
3.6.1管道的计算与选择    36
3.6.2油箱的容积确定    37
3.7液压系统效率验算    37
3.7.1液压系统压力损失的验算    37
3.7.2液压系统总效率的验算    38
3.7.3系统的热平衡验算    39
3.8液压元件选型    39
3.8本章小结    42
第4章节能回路与节能分析    43
4.1负载敏感泵节能技术    43
4.1.1负载敏感泵回路    43
4.1.2负载敏感泵液压回路数据分析    44
4.2能量回收节能分析    47
4.2.1蓄能器能量回收的基本思路与原理    47
4.2.2蓄能器能量回收系统的设计仿真    48
4.3本章小结    50
第5章经济性分析    51
5.1随车起重机结构的经济分析    51
5.2随车起重机液压系统经济分析    51
第6章总结与展望    52
6.1总结    52
6.2展望    52
致谢    54
参考文献    55
附录    1 [资料来源：http://www.THINK58.com]
