斜井防跑车装置设计(含CAD图)

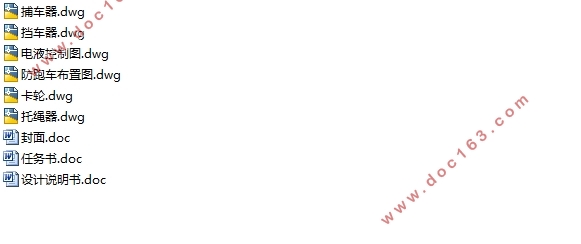

斜井防跑车装置设计(含CAD图)(任务书,设计说明书10000字,CAD图6张)
本说明书主要介绍了一种随动常闭式防跑装置的设计。它包括绪论、机械设计、电控设计及结论四部分。绪论简介了现在已有的多种防跑车装置及其优缺点；机械设计部分包括矿车运动参数的计算，机械零件强度、标准化等设计；电控设计主要是FVR-G7S型变频器控制系统。
本设计思路新颖，基于安全生产的要求，符合标准化要求，采用轨吊形式的随动系统。它的停车位置在上变坡点处和井下停车场后5米处，只要改变钢丝绳的长度就可实现在任何矿井、任何坡道、任何坡点捕车，并不需改变其它任何东西；电控部分采用FVR-G7S型变频器控制，可以用声、光等技术来提醒用户，适应时代要求。
本设计具有以下几个优点：
1、    通用性好
2、    动作灵活可靠
3、    可随时对发生跑车的矿车进行阻挡
4、    结构简单易于制造
对于防跑车而言，以往的防跑车器都是固定的，而本设计为随动式的，突破了传统的防跑车概念，作到了对发生跑车的矿车随时进行拦阻，并且可以在拦截后将矿车带到目的地。
关键词：防跑车装置； 一坡三挡； 变频器 [来源：http://think58.com]
基本设计参数
斜井斜长 ：800米
运输倾角：  12度
串车数 ：   4辆1吨矿车
设计内容及要求
分析斜井跑车事故的原因、事故频率及多发地段，目前各种防跑车装置的设计与不中，探讨各种解决途径。
论述本设计用的方法、原理及可能性。


[资料来源：http://think58.com]

[资料来源：http://THINK58.com]

目    录
1 绪  论    1
1.1 浅谈斜井防跑车装置的重要性    1
1.2 针对斜井运输跑车的几点分析    2
1.3 概述目前几种防跑车装置的讨论    3
2.1基本设计参数    7
2.2设计内容及要求    7
2.3 一吨固定车箱式矿车主要技术参数    8
2.4 方案确定    8
3 设计计算    9
3.1质量、加速度及力的计算    9
3.2矿车碰到捕车器时的瞬时速度V    12
3.3冲击力的计算    12
3.4钢丝绳的选择    13
3.5电动机的选择    14
3.6捕车器的强度校核    15
3.7制动器的选择    16
3.8导向轮    16

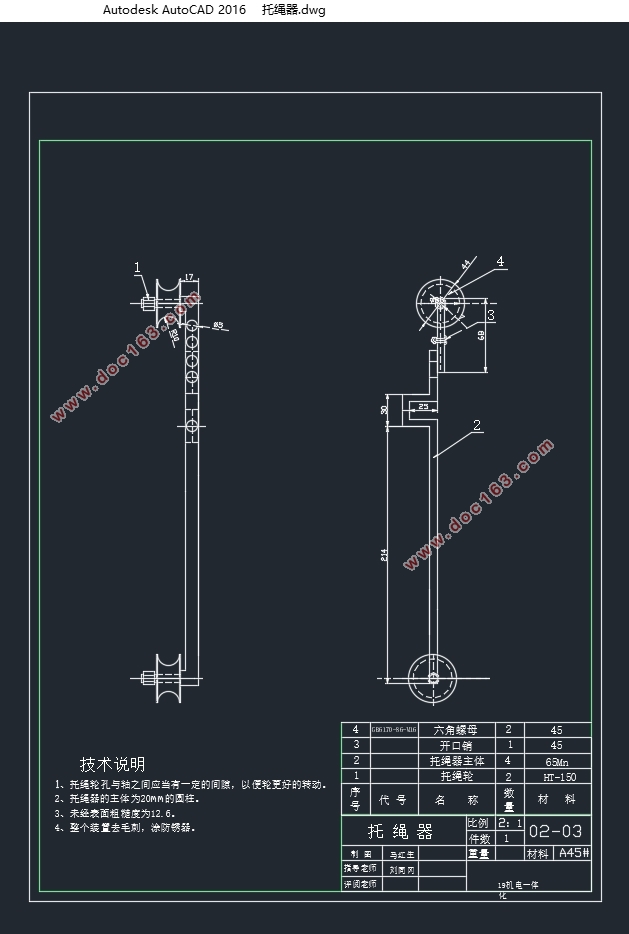

3.9托绳器的设计    16

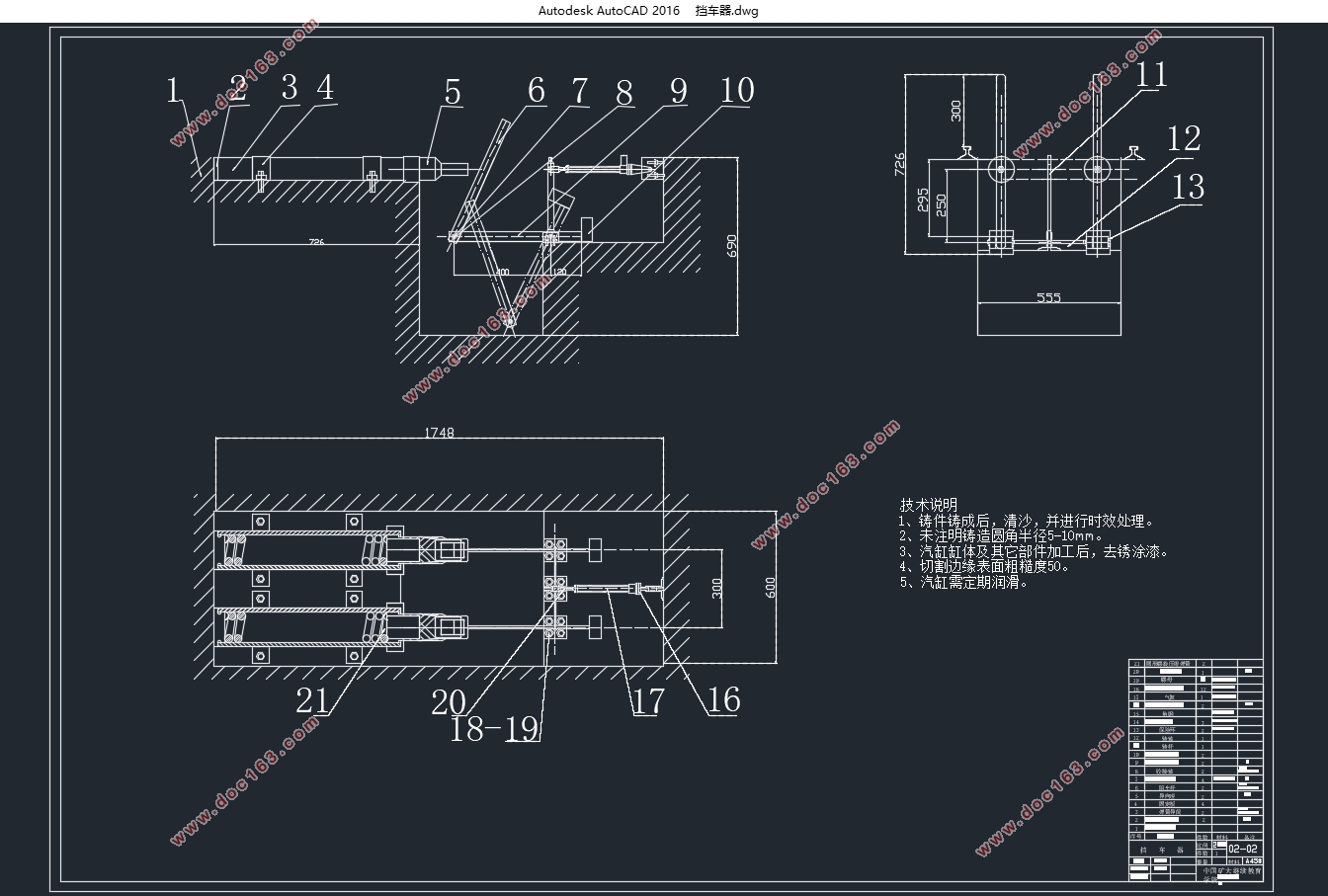

3.10挡车器的设计    16
4 电控设计    22
4.1概述    22
4.2变频器    22 [资料来源：http://THINK58.com]
5 安装尺寸的确定    25
结束语    26
参考文献    27
致  谢    28
