青玉米秸秆收割切碎机的设计(含CAD零件图装配图)

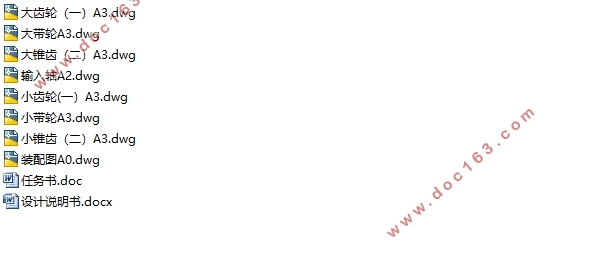

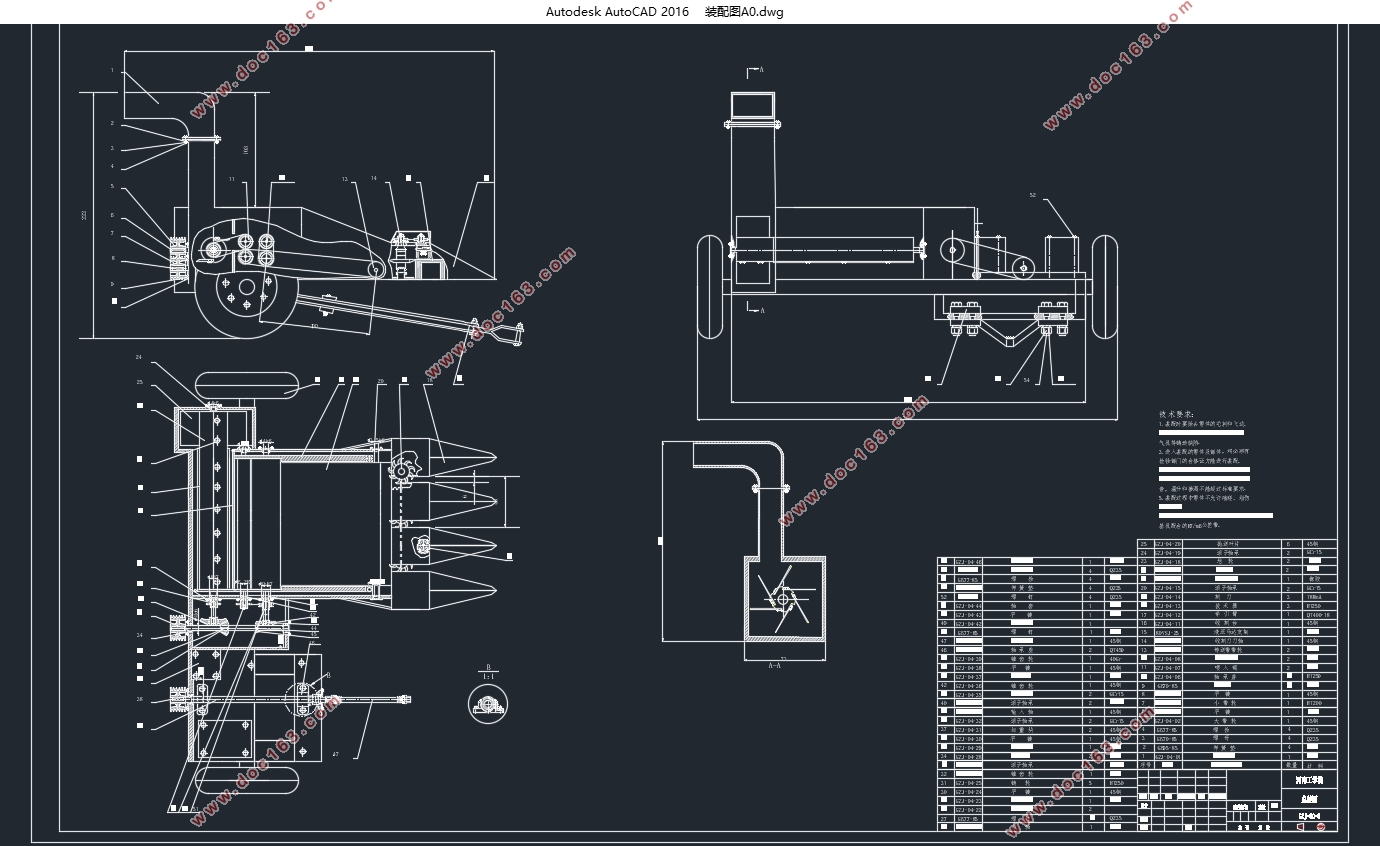

青玉米秸秆收割切碎机的设计(含CAD零件图装配图)(任务书,设计说明书16500字,CAD图8张)
总体设计方案
在收割青玉米作业时，收割速度快，还受地型影响，加上青玉米高度和青玉米湿度，以及青玉米种植密度等一些因素。所以设计青玉米收割切碎机，应该具有强度高，运转稳定，性能可靠等一些要求。更希望青玉米收割切碎机有较高经济性，耐用性，可靠性，安全性水平。
1.1制定设计方案
青玉米收割切碎机可分为悬挂式，自走式和牵挂式三大类；而自走式青玉米秸杆收割切碎机在1996年以后就开始研发，由于我国在农业机械领域技术缺陷没有成熟产品；但简易悬挂式收割机和悬挂式切碎机应用比较多。
课题设计青玉米收割切碎机设想采用简单是悬挂式，但其主要设计内容针对当前青玉米机械加工存在主要问题来进行研究，主要由传动装置、收割装置、切碎装置，抛送装置等组成。
最后课题设计决定设计青玉米收割切碎机是在原有悬挂式青贮饲料收获碎机基础上，采用先进切割器和切碎器，提高现在工作效率，以达到减少人力劳动目；想设计出收割切碎机较小体积，课题中采用套筒结构；防止过载而损坏收割切碎机部件，在输出传动中采用带传动是最有效传动方式。
1.2制定结构 [资料来源：http://THINK58.com]
设计青玉米收割切碎机结构如图2-1所示。可一次完成收割、碾压喂入、切碎和抛送等作业。它主要由悬挂机架，动力输入轴、V型调速轮、抛送装置、变速箱装置、切碎器装置、碾压辊入装置、传送带装置、液压油缸装置、切割器装置等组成。可以完成作业流程：切割器切割青玉米—传送青玉米—碾压喂入青玉米—切碎青玉米—抛送装置—装车。
图2-1结构图
1.输入轴 2.带传动 3.齿轮箱 4.切碎刀 5.抛送叶片 6.传送带 7.割台
1.3工作原理
课题毕业设计设计青玉米收割切碎机由拖拉机动力输出轴传入动力，通常称为牵引式侧置，经一对皮带轮将动力传给变速箱，变速箱再将动力传给碾压喂入辊、传送带以及切碎刀。液压马达带动切割刀做较大加速度和动能运动，可以将青玉米切断并打入机器中，进入机器后在传送带传递下送到碾压喂入辊，接着传送到切碎环节，切碎后最后沿着抛送筒被抛送叶片吹出机体并由运输车回收。
  [资料来源：http://www.THINK58.com]

目录
摘要    I
绪论    1 [版权所有：http://think58.com]
第1章总体设计方案    5
1.1 制定设计方案    5
1.2 制定结构    5
1.3 工作原理    6
1.4 重要部件选择    8

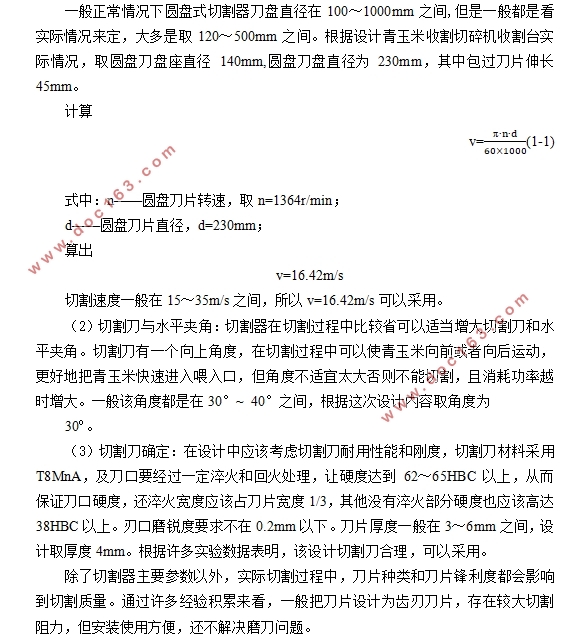

1.5 圆盘式切割器和滚筒式切碎器设计    9
1.6 碾压辊和喂入辊设计    12
1.7 抛送器设计    14
第2章部件设计计算    15
2.1 功率预算    15
2.2 预算切割器功率损耗    15
2.3预算切碎器功率损耗    15
2.4预算抛扬器功率损耗    16
2.5预算传送带和碾压喂入装置功率损耗    16
2.6预算总功率损耗    16
第3章传动设计    18
3.1 设计用V型传动    18

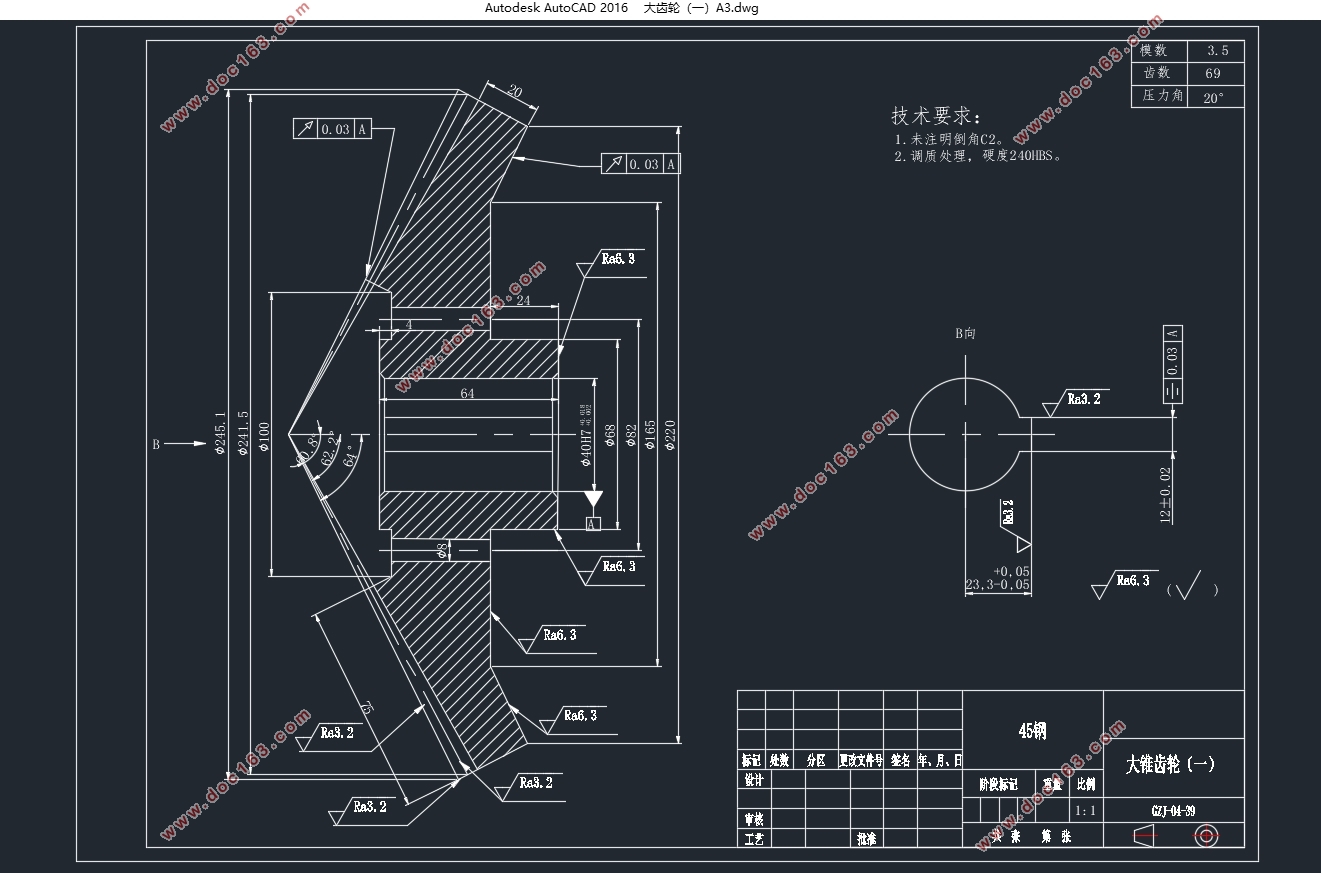

4.2 确定锥齿轮传动设计    21
3.3确定滚子链传动    28
第4章输入轴设计    31
4.1 确定输入轴实际情况    31
4.2 计算作用在带轮上力    31

[资料来源：THINK58.com]

4.3 初步对输入轴最小直径设计    32
4.4 输入轴结构    33
4.5 输入轴上静载荷    34
4.6 校核输入强度    35
4.7 疲劳强度校核    35
第5章铺助部件设计    37
5.1 防尘装置设计    37
5.2 外壳设计    37
结论    38
致谢    40
