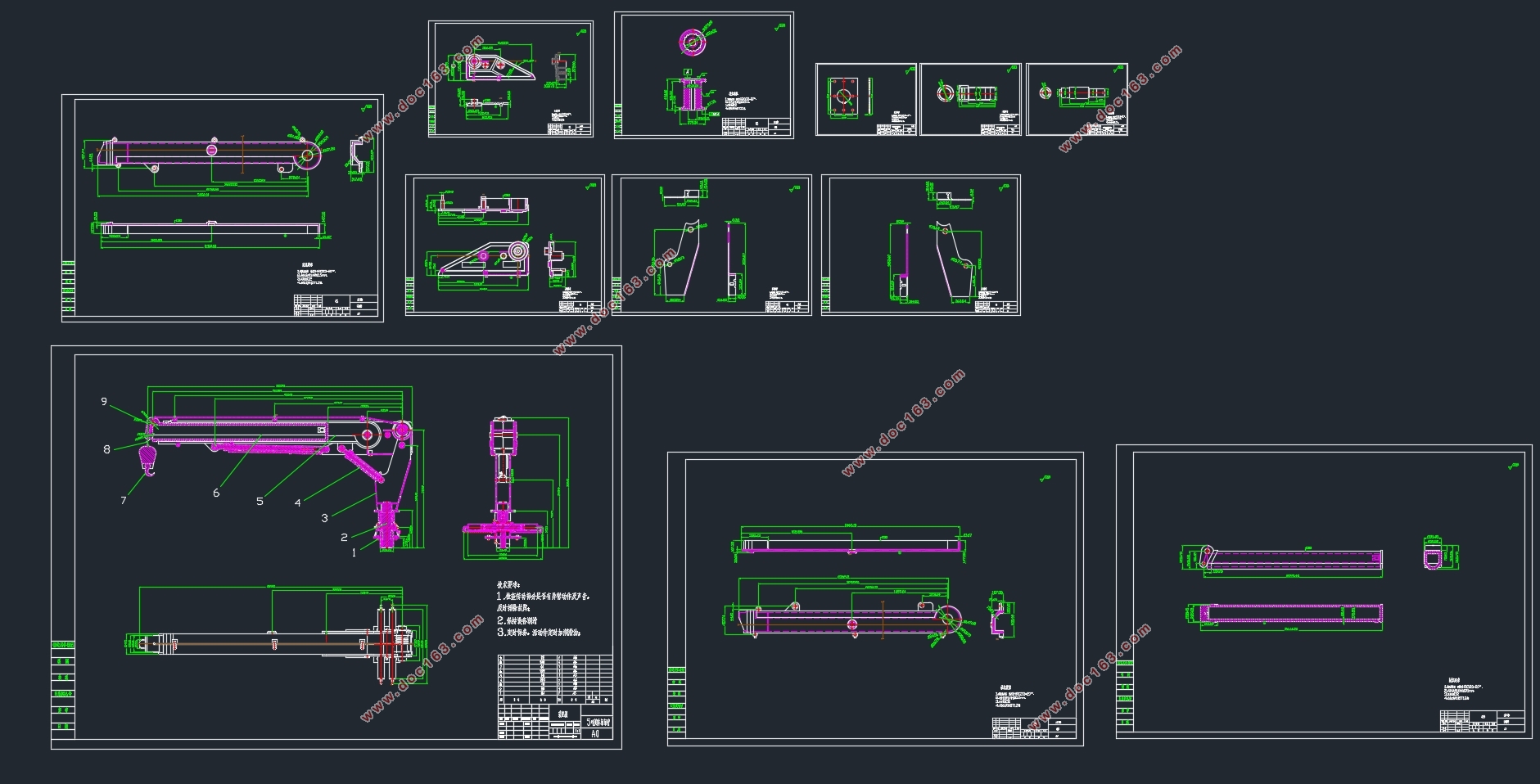

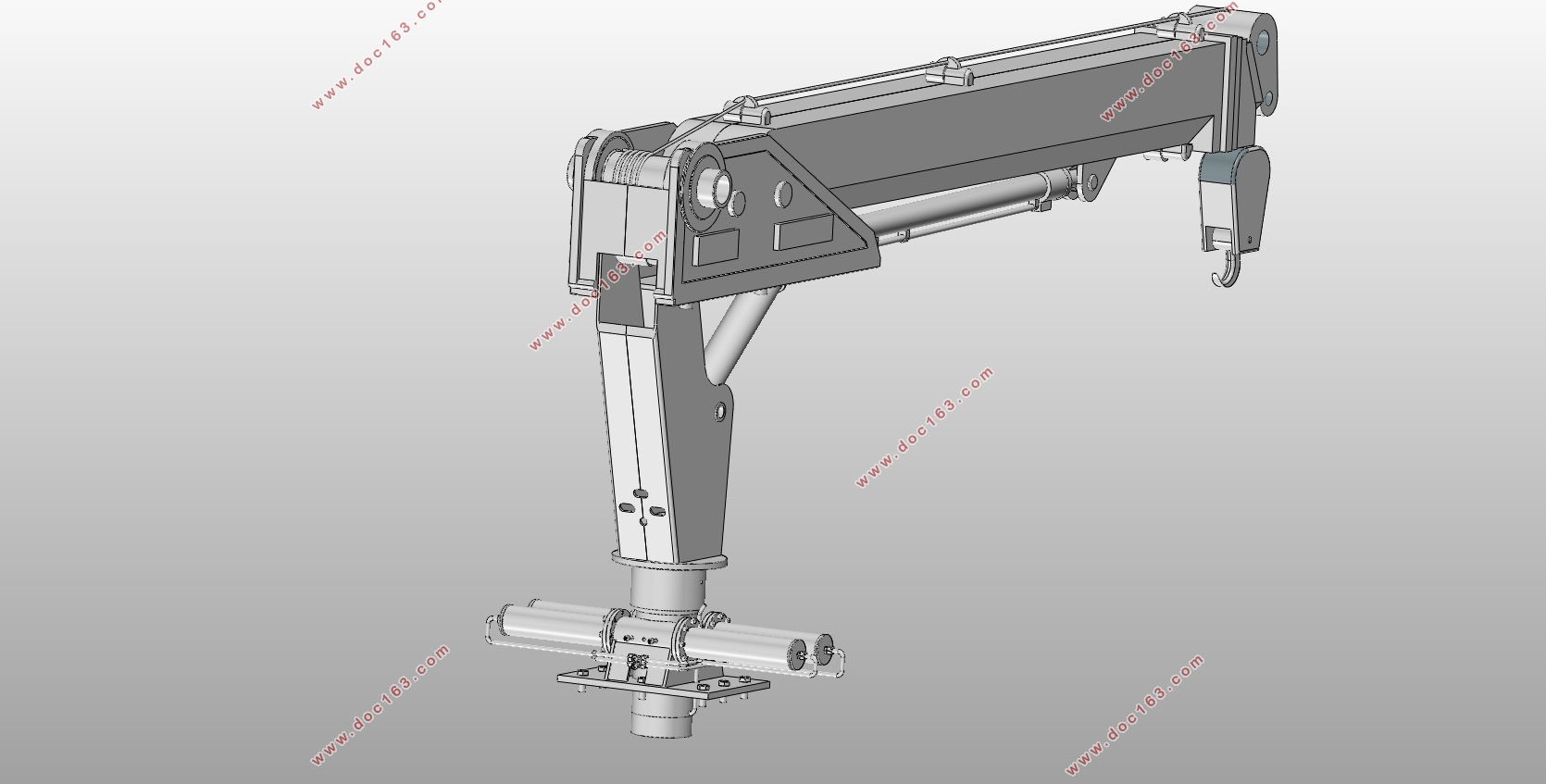

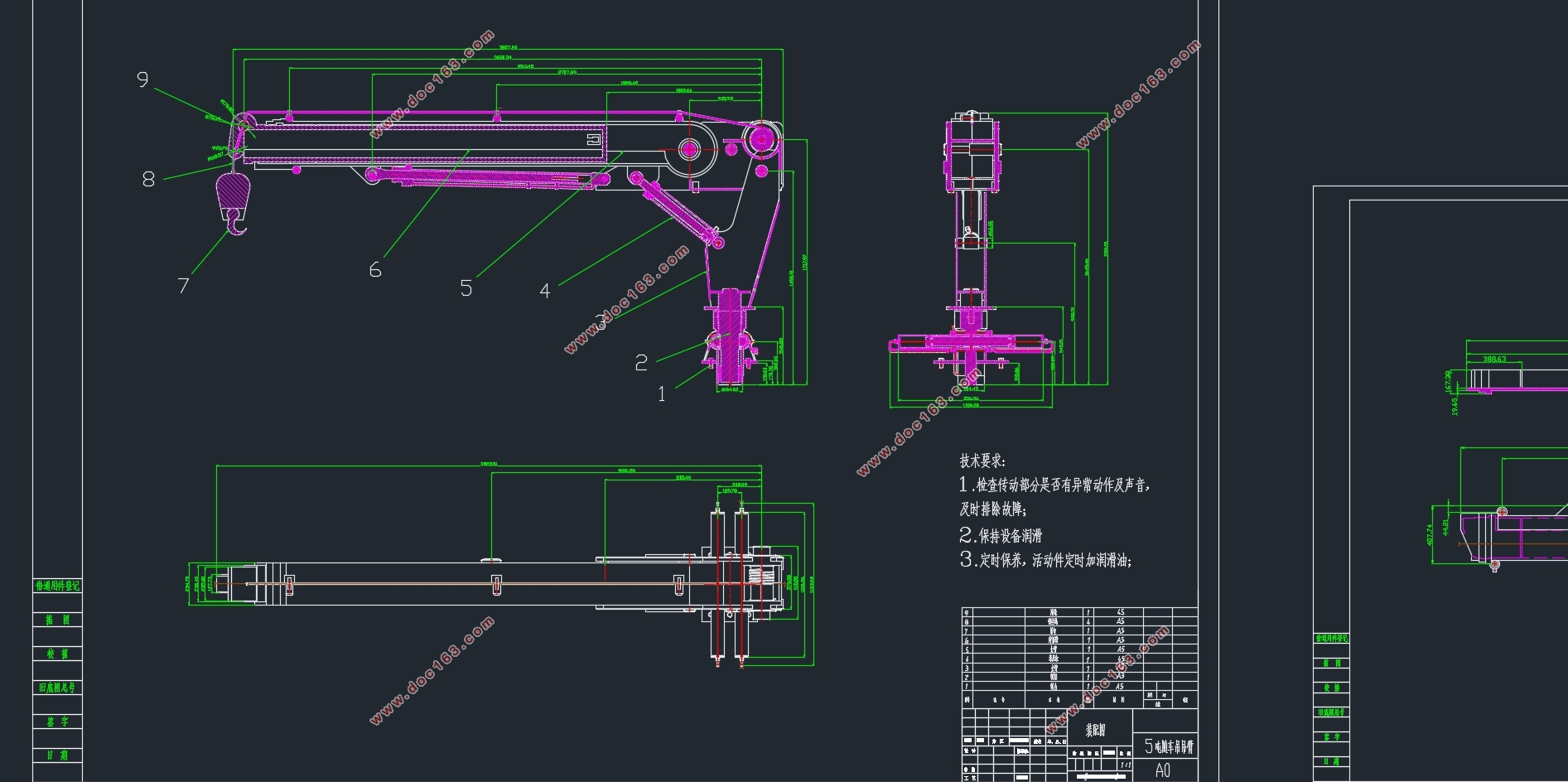

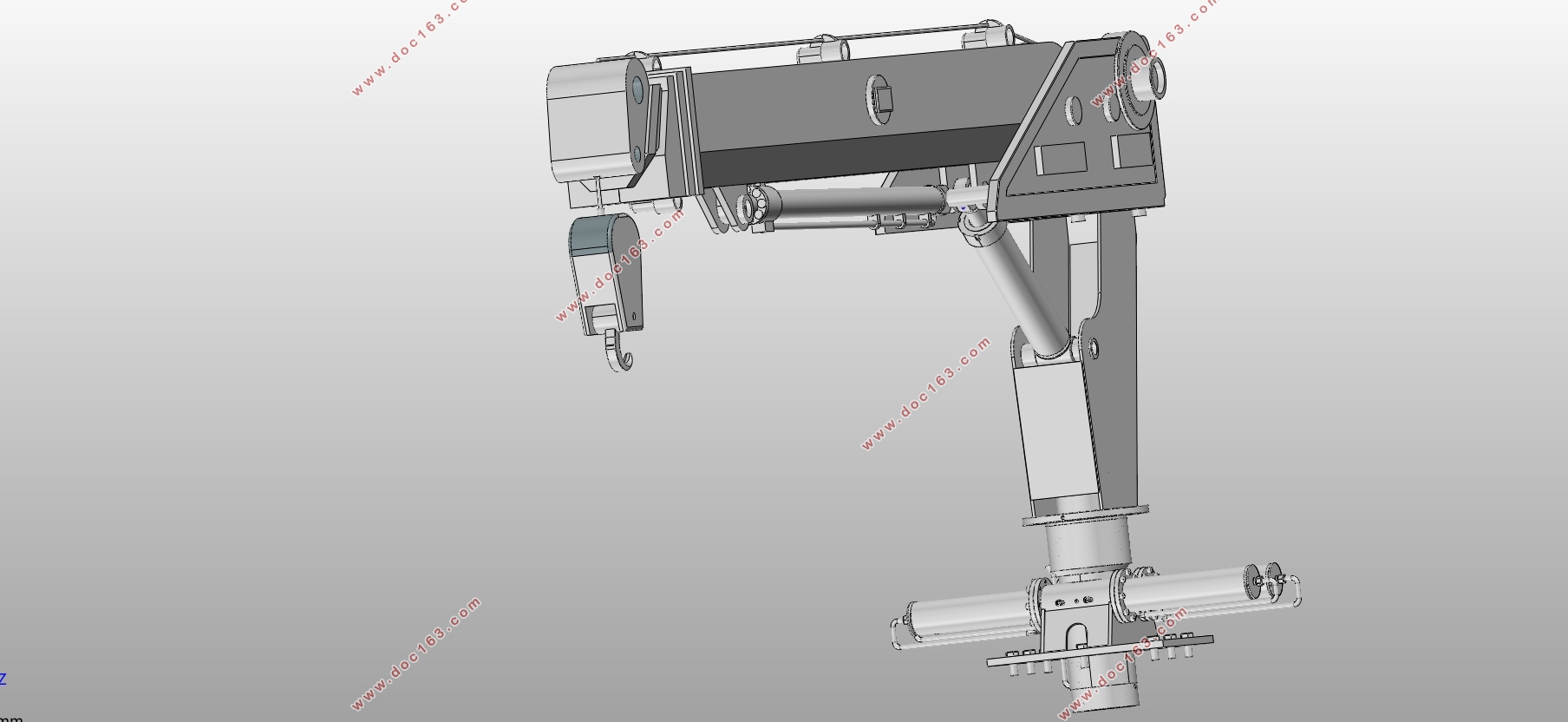

5吨随车吊臂(吊车起重设备)设计(含CAD零件装配图,UG三维图)(论文说明书12000字,CAD图纸12张,UG三维图)
设计要求
目的是设计一台吊车起重设备(拟定为5吨随车吊臂),具体要求如下:
⑴起重量:5吨
⑵起升高度:25米
⑶电动滚筒运行速度:40m/min
⑷电动滚筒的起升速度:8 m/min
⑸滚筒最大轮压:Pmax2000公斤(kg)
⑹滚筒自重:G=221kg
⑺吊臂跨度:3.8m
⑻滚筒运行速度:90m/min
⑼滚筒轮距:2m
⑽整机工作级别:A4;机构工作级别:起升M5,滚筒运行M3,滚筒运行M5。
⑾工作环境:一般常温
⑿使用寿命:10年
8吊臂的结构类型及设计方式
5吨随车吊臂,滚筒运行机构,电气设备组成。由横梁和两根吊臂桥通过螺栓连接在一起。5吨随车吊臂是一种有轨运行的轻小型吊臂。对额定起重量是合适的:1 ~ 10吨,跨度在6米至22.5米,工作环境温度30℃~40℃,吊臂的工作级别A3 ~ A5,电动5吨随车吊臂是在中间工件类型的设计和制造。
的U形通道钢梁结 构型重设备使用5吨随车吊臂是由钢板轧制成型的设计,实腹梁和工字梁箱焊接而成。梁钢板轧制成U形通道,在焊接储存箱,交通便利,在主梁和M20螺栓与横梁之间的连接(45钢)。滚筒运行时由两个锥形转子电动机通过齿轮减速器主动驱动轮装置在起升机构和滚筒运行机构的电动滚筒实现双方的形成,MD1 CD1。运行机构的形式由交流异步电动机制动的锥形转子制动完成驱动。用角钢或钢滑触线是由电缆供电的吊臂主要介绍了电厂侧,电动滚筒。 [来源:http://www.think58.com]
