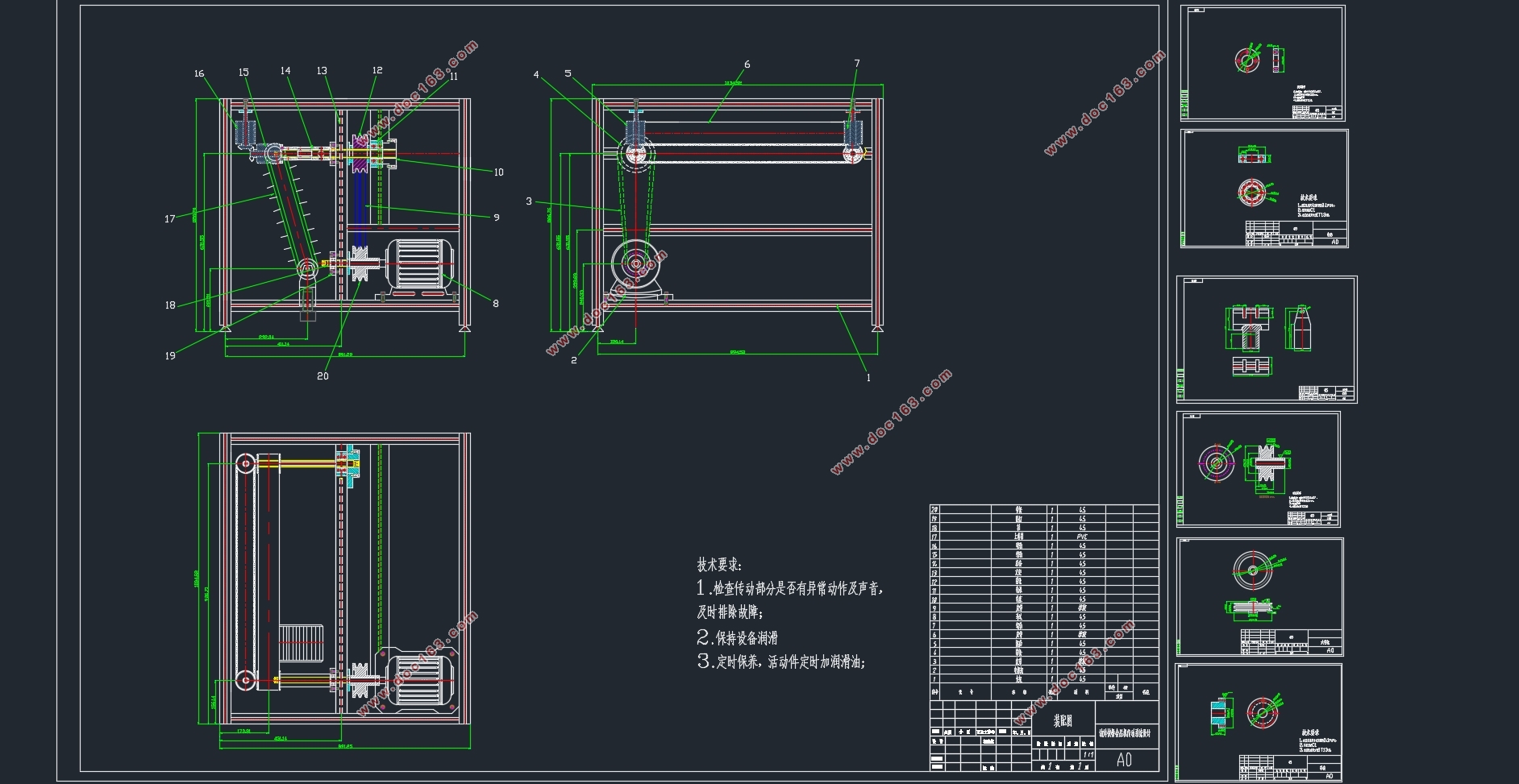

油炸快餐食品机传动系统设计(含CAD零件图装配图)

油炸快餐食品机传动系统设计(含CAD零件图装配图)(论文说明书11000字,CAD图纸7张)
总体方案
油炸快餐食品机传动系统结构主要由传送带连接、转轴连接机构、动力装置和电机旋转机构五部分组成。其总体设计方案如图4-1所示。转轴和传送带连接旋转装置连接在一起，由马达提供动力，使传送带连接能实现旋转和转动松开的操作。电机旋转机构以及转轴连接机构其动力也是由动力装置提供来使支架产生相应动作。
  [资料来源：THINK58.com]

目  录
摘要    2
一、    绪论    5
1. 国外研究现状    5
2. 国内研究现状    6
3研究方案    6
4计算机辅助技术    7
二、    油炸快餐食品机传动系统结构材料介绍及选择    11
三、油炸快餐食品机传动系统结构主要零部件设计计算    13
1、油炸快餐食品机传动系统结构断面设计方式    13
2、整体支架强度的计算    14
3、支撑架变形度计算    16
四，传送带连接的设计方法：    18
1 传送带连接旋转装置    18
2传送带连接的设计    19
3、传送带连接中央断面设计    19

五，上料带机构的设计：    20
六、油炸快餐食品机传动系统结构装配图    21
七、轴套与轴的零件的设计计算    22
7.1计算工作循环中的最大载荷    22
7.2 轴的设计计算    24
1  传动轴的设计计算    24
2 .轴的结构设计    25
3  轴的强度计算    26
4 主动传动轴的设计计算    26
7.3传动结构及设计    27
八、油炸快餐食品机传动系统结构的组装要求及操作方式     30
1、油炸快餐食品机传动系统结构的安装注意事项    30
2，油炸快餐食品机传动系统结构的试验要求    30
致谢    31
参考文献    32 [资料来源：www.THINK58.com]
