内墙墙面清洁机构设计(含CAD零件图装配图,SolidWorks三维图)
以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保
资料介绍:
内墙墙面清洁机构设计(含CAD零件图装配图,SolidWorks三维图)(论文说明书10000字,CAD图纸9张,SolidWorks三维图)
内墙墙面清洁机构的安装与调试
本装置应安装在干燥,清洁,安全可靠,方便加模具,维修的地方。
调整与维修时,应首先切断电源,将电装置停滞后,在拆卸及调整。重新安装时,应严格按照各零部件的相互位置装配,安装及调试后,装置械传动系统应转动灵活,无卡滞现象,各连接部件无泄漏。调节供模具量时,拧松螺母M5将调整螺母右旋,供模具量增大,反之则减小。调整好后,将螺母拧紧,以防松脱,并将防护盖拧牢,电动装置轴与输入轴应保持同轴,其径向跳动允许0.05mm.调整电装置位置时必要时加调整垫片,使之达到要求。
1.3使用与操作
本装置在使用前应首先检查车轮是否有异,检查电源电压频率是否符合电装置的技术参数。电装置是否接地良好,接通电源后主轴的旋转方向在输出端应视为顺时针。否则电装置应换向重接,运转后无杂音及异常现象,则可正常运转。
1.4维护以保养
本装置在使用中严禁将撞击小车,运转中应经常检查电装置是否过热,紧固件是否松动,运动件是否有异常声响等,一般情况下,不应将间歇链轮及柱塞拆下,必要时又熟练人员操作,以免出错,引起零部件损坏,使用场所粉尘较多时,小车上部应用装置袋密封。
[资料来源:www.THINK58.com]
2. 总体方案设计

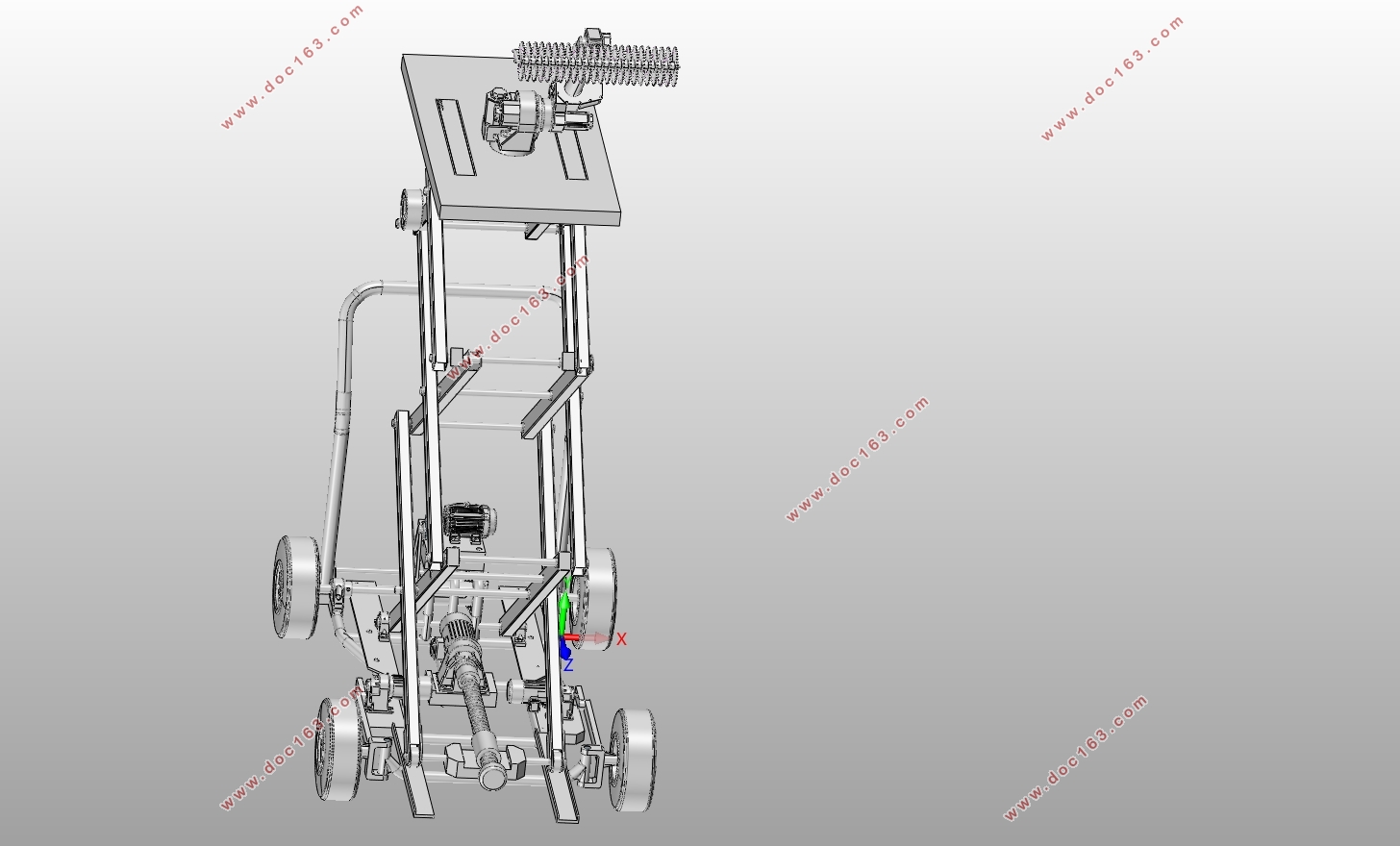

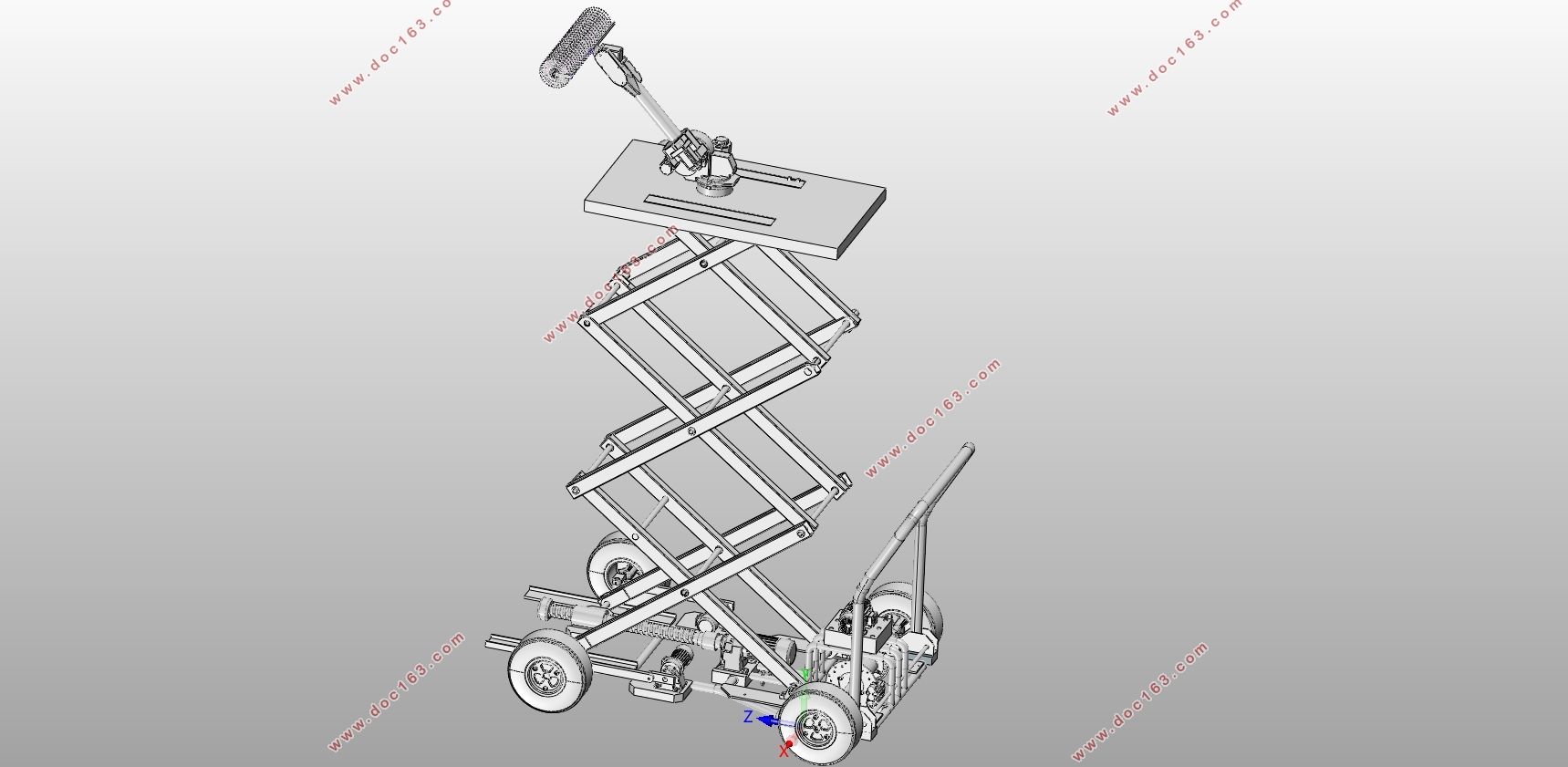

升降平台主要由小车、 平台、升降机构、动力装置和驱动传动机构五部分组成。其总体设计方案如图所示。升降台和丝杆装置连接在一起,由电机装置提供动力,使升降架能实现上升和下降的操作。
[来源:http://think58.com]
