蛋箱搬运机器人运机器手的设计(含CAD零件图装配图)

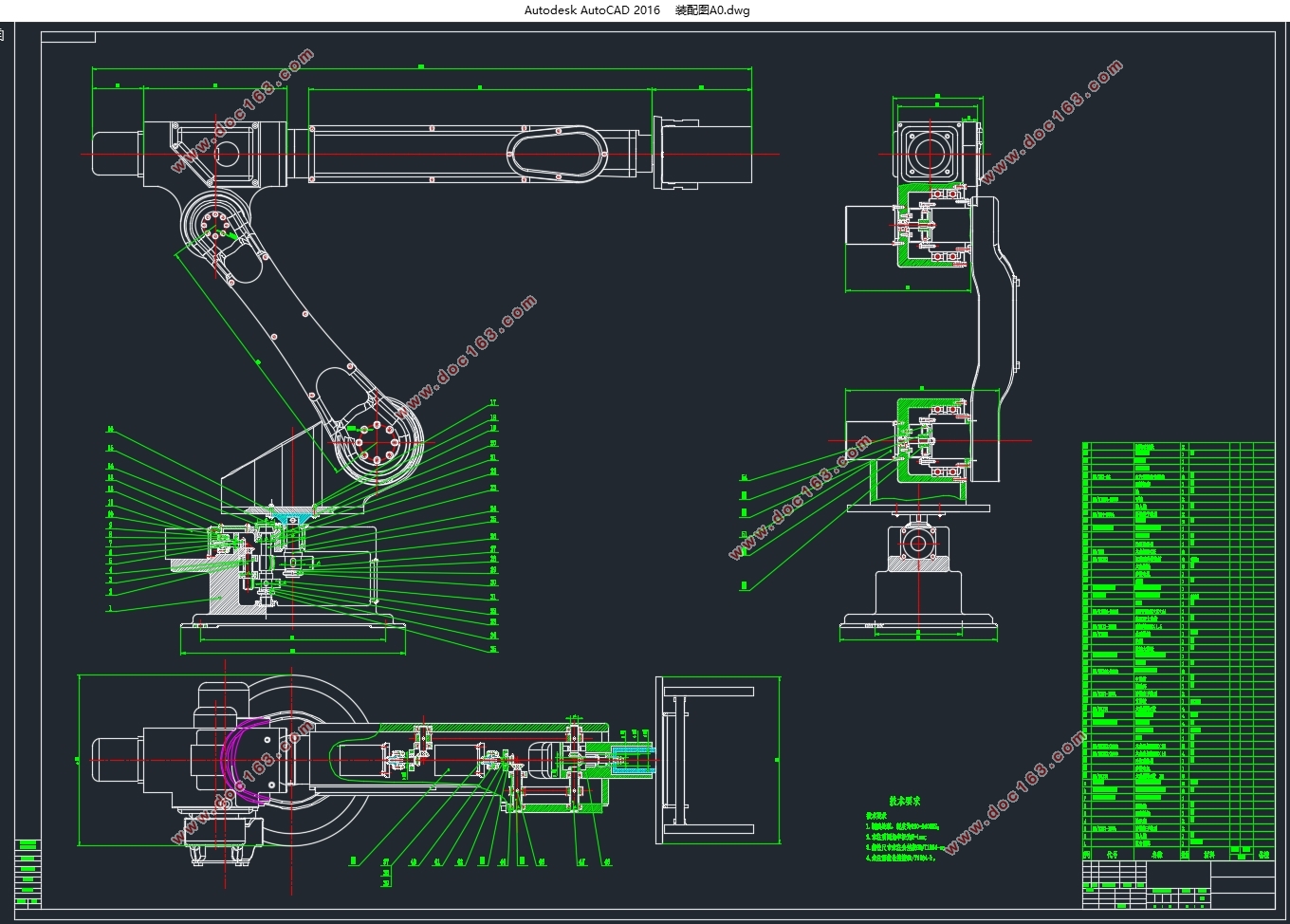

蛋箱搬运机器人运机器手的设计(含CAD零件图装配图)(论文说明书13000字,CAD图8张)
总体方案设计
2.1 数据参考

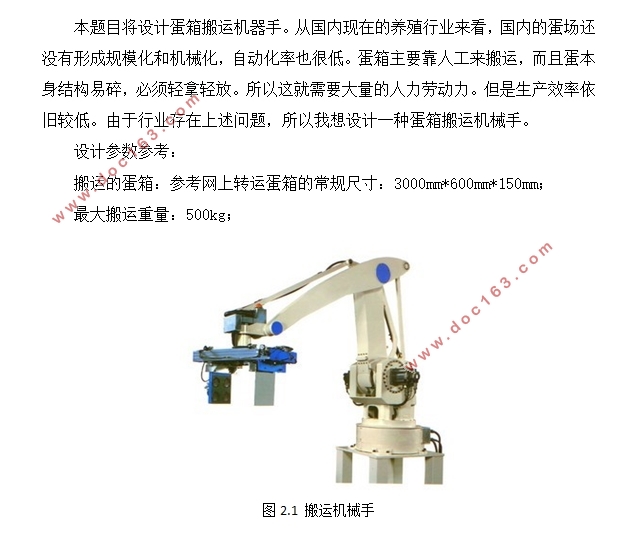

本题目将设计蛋箱搬运机器手。从国内现在的养殖行业来看，国内的蛋场还没有形成规模化和机械化，自动化率也很低。蛋箱主要靠人工来搬运，而且蛋本身结构易碎，必须轻拿轻放。所以这就需要大量的人力劳动力。但是生产效率依旧较低。由于行业存在上述问题，所以我想设计一种蛋箱搬运机械手。
设计参数参考：
搬运的蛋箱：参考网上转运蛋箱的常规尺寸：3000mm*600mm*150mm；
最大搬运重量：500kg；
2.3 结构与传动原理
底座部分：机械臂的底座包含传动部件、电机、轴承等，底座主要的作用是用来支撑机械臂和转动大臂，还用来承受机械手的全部重量和搬运物件的载荷。所以底座要有足够的重量和强度。另外底座还需要足够大的放置底面，用来保证机械臂的平稳运动。
手臂部分：手臂部分通过包括驱动手臂运动的部件，比如油缸，齿轮齿条等传动机构。还包括大臂和小臂。大臂就是指转动大臂和齿轮传动的部件。小臂是指包括小臂、同步传动轴等等。小臂后还有手腕部分，手腕部分包括传动齿轮等。
2.4 总体方案设计

为了实现搬运机械臂的空间三方向旋转运动，我们采用以下结构形式。此种结构运动灵活，结构紧凑，占地面积小。此种结构相对机械手本体，有着较大的运动空间。此种结构广泛运用于焊接、搬运、组装等领域。
