ZL20型整粒机设计(含CAD零件图装配图)

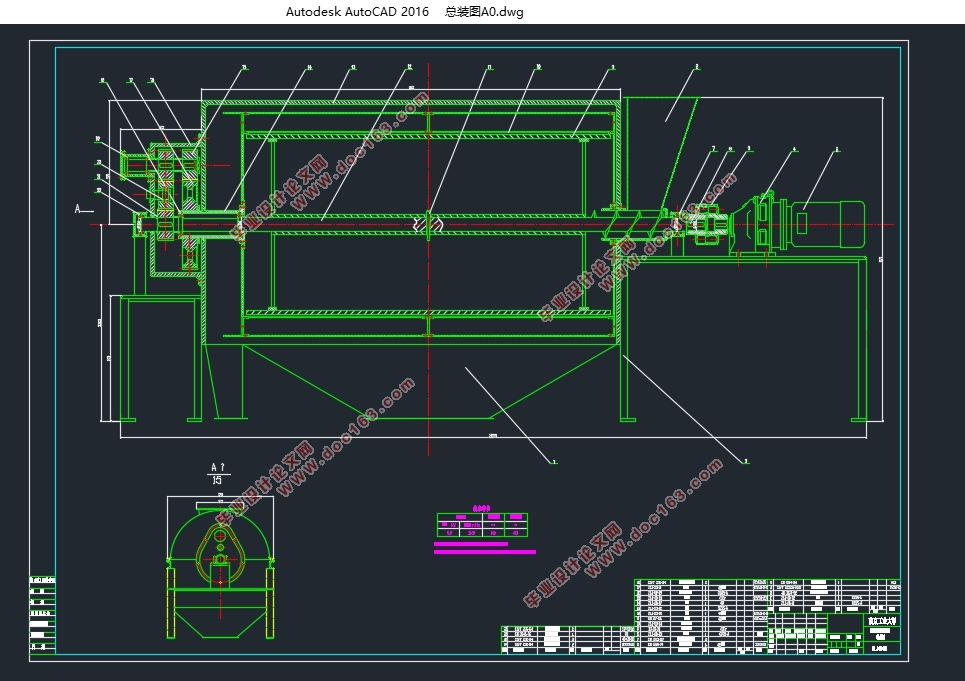

ZL20型整粒机设计(含CAD零件图装配图)(开题报告,外文翻译,论文说明书9000字,CAD图8张)
摘 要
本文是关于ZL20型整粒机的设计说明。首先，本文介绍了粉体以及粉体工程的发展和粉体研究的目的。其次，是对粉体特性的介绍。本文的第三章是关于ZL20型整粒机的设计。整粒机是一个新概念，它是将破碎机与筛分机结合在一起的一种粉体机械。整粒机的工作包括对物料的破碎和筛分作业处理。而ZL20型整粒机能让物料达到一定的粒度。其工作原理是物料先从进料漏斗进入机体，经螺旋传动装置被送进具有破碎功能的部分，然后经过筛分部分的工作，当物料达到一定的粒度后，便从出料口排出。我的毕业设计就是对整粒机的认识和研究，并设计出ZL20型整粒机的总体结构，完成整粒机的相关计算与绘制。
关键字：整粒 破碎 筛分

ZL20 GRANULATOR
ABSTRACT
This paper is about the design of ZL20 type granulator. Firstly, this paper introduces powder and powder engineering research and development of powder. Secondly, the powder characteristics are introduced. The third chapter is about the design of ZL20 type granulator. The whole machine is a new concept, it is the crusher and screening machine with a powder machine together. The granulator includes the material crushing and screening operations. While the ZL20 type whole particle machine let the material reaches a certain size. Its working principle is the first material to enter the body from the feed hopper, spiral transmission device is sent to function of broken part, and then through the screening part of the work, when the material reaches a certain size, then from the discharge port. I graduated from the design of the whole machine is understanding and research, and designs the overall structure of the ZL20 type granulator, complete machine Correlation calculation and rendering.

Key words: Granulating  Smash  Screening
ZL20型整粒机计算说明
根据设计题目ZL20型整粒机，其生产能力为350～400Kg/h，能24小时连续生产。
3.1 整粒机的工作原理及组成
整粒机是集破碎和筛分为一体的造粒方面的机器！它的工作原理是将已经造粒成型的物料通过旋转的螺旋送进整粒机的工作仓，工作仓内有高速旋转的回转刀，当物料碰到回转刀时，就会以很高的速度撞向圆筒筛的筛网，会有一定的破碎和筛分作用，而圆筒筛不断旋转，将未通过的筛面的大颗粒提升至一定高度，再次被回转刀作用撞向筛面；设计两道筛网，就可以使处理后的物料分级。
整粒机的主要组成部分有：机壳，送料斗，出料斗，电机，圆筒筛，螺旋送料机构，破碎刀片，主轴，减速器，联轴器，传动齿轮等。
根据经验设回转刀的转速为150n/min，圆筒筛以50n/min速度向相反的方向转动。
假设原料为生料，查得物料手册可知以下数据：物料的容积密度 ：1.1t/ ；填充系数  :0.25—0.3；物料特性系数k1：0.0565；物料特性系数A:35；物料阻力系数 ：1.5　。
