故障树方法在液压系统故障检测中的应用(含CAD图)

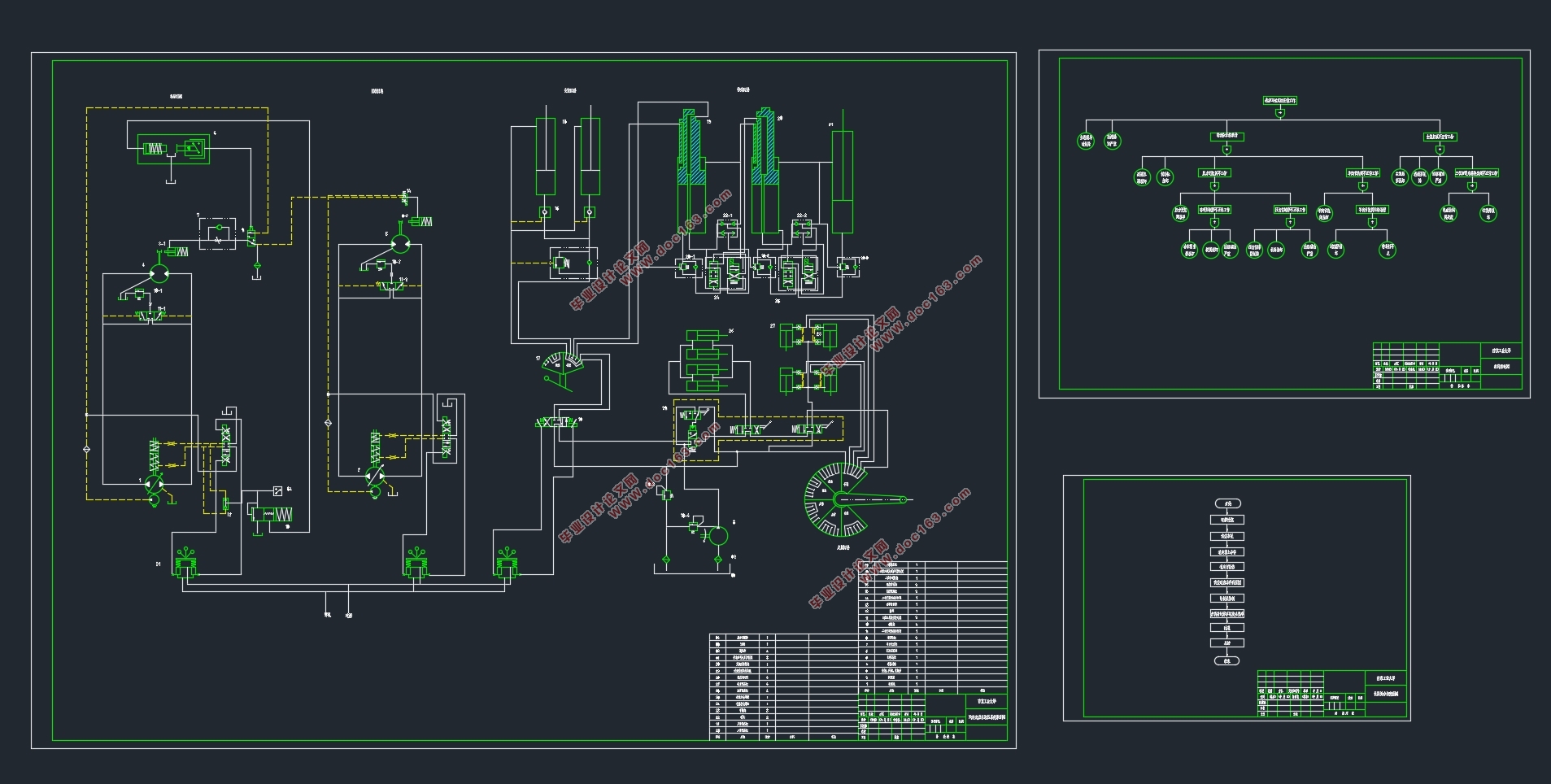

故障树方法在液压系统故障检测中的应用(含CAD图)(论文说明书11000字,CAD图1张)
摘要
近几年来，随着国家经济和工业技术的飞速发展，液压系统在机械领域运用的越来越广泛。为了满足机械可靠性以及施工人员安全等人性化的考虑，对液压系统也提出了越来越高的要求。但是随着液压系统复杂程度的增加，一旦系统出现故障，如果仅仅是运用传统的人工排错的方法来对复杂液压系统进行排错，那么修复系统故障的效率就会变得非常低效了。而且，对于机械行业来说，工程机械的可靠性也是十分重要的。由此得知，在运用这个故障树分析法解决问题的时候，降低错误率的本质也是非常值得考虑的。本课题研究的对象是典型的复杂液压系统，这里将会用这个方法来对所要分析的系统进行分析，这种故障分析的方法相对于传统的分析方法来讲更加的方便、快捷以及高效等特点，可以找出液压系统隐藏的风险性因素，在一定程度上有效地节约了人力和物力。主要的分析过程有一下几点：
1）、液压系统的选择：由于工业技术的蓬勃发展和不断创新，液压技术在很多领域得到了广泛的使用，这一点必定是社会发展的趋势，所以在这里应该选择典型的复杂液压系统，然后利用故障树分析法对系统采取必要的分析。 [资料来源：http://think58.com]
2）、故障模式的统计以及分析：造成一个复杂的液压系统故障的原因是有很多的，在这个部分需要完成造成故障的原因进行统计以及分析，并尽可能地利用图表等工具，将这些统计结果进行直观的呈现，对这些导致故障的数据有一个更加充分的了解。
3）、利用故障树分析法分析：建立故障树分析框图，并对其进行详细的分析，在此基础上进一步的提出预防措施，使得液压系统能够更加安全、有效、长时间地工作。
通过比较和选择较为典型的复杂液压系统，画出液压系统框图并分析工作原理，然后就某一个具体的执行部件故障进行分析，通过搜集故障数据画出故障树，最后利用故障树分析软件的计算功能，得到故障的分析数据，并给出故障的预防措施。
关键词：故障树分析法；液压系统；预防措施

Application of Fault Tree Method in Hydraulic system Fault Detection
Abstract
     In recent years, with the rapid development of national economy and industrial technology,  the hydraulic system are also put forward higher and higher requirements. However, with the complexity of the hydraulic system , once the system fails, if only the use of traditional manual troubleshooting method to the complex hydraulic system troubleshooting, then the efficiency of repair system failure will become very inefficient. Moreover, for the machinery industry, the reliability of construction machinery is also very important. Therefore, the accuracy of fault analysis can not be ignored. This paper mainly uses the fault tree analysis(FTA) to analyze the complex the hydraulic system. This methods of fault analysis is more convenient, quick and efficient traditional methods. It can find out the hidden risk factors of the hydraulic system, to a certain extent, it can effectively save the manpower and material resources. The main analysis process has a few things:

[来源：http://think58.com]

1); The selection of hydraulic system: with the continuous of industrial technology, hydraulic technology is also used in many different areas. So we should need to select a typical complex hydraulic system.
2); Failure mode statistics and analysis: The failure of a complex hydraulic system has many reasons. In this part of the need to complete the cause of the failure to conduct statistics and analysis , and as much as possible the use of tools such as charts, these statistical results of the visual presentation of these data leading to have a more fully understood.
3);Analysis using fault tree analysis:  The paper analyzes the block diagram of the fault tree and analyzes it in details. On this basis, it further puts forwards the preventive measures, which makes the hydraulic system work more securely,effectively and for a long time.


目录
摘要    I
Abstract    II
第一章  绪论     1
1.1课题研究的背景及意义    1
1.2故障树分析法的发展    1
1.3故障树分析法的研究现状    2
第二章 典型液压系统概述    3
2.1液压系统的选择    3
2.2液压系统的组成及工作概述    3
第三章 液压系统故障模式统计    6
3.1样本统计情况    6
3.2、故障模式的分析    8
第四章 液压系统故障树分析    9
4.1、故障树原理介绍    9
4.1.1、故障树分析原理    9
4.1.2、故障树分析法的基本程序    9

[版权所有：http://think58.com]

4.1.3、故障树分析法基本符号     10
4.2 典型液压系统故障树建立    10
4.2.1事故危害    10
4.2.2事故发生条件    11
4.2.3事故易发地点    11
4.2.4事故发生的预兆    11
4.2.5事故树    12
4.2.6定性分析    14
4.2.7定量分析    15
第五章 故障预防措施及成本分析    17
5.1直接预防措施    17
5.2间接预防措施    17
5.3故障修复的成本分析    17
第六章 总结     19
参考文献    20
致谢    22
