TC6510型塔机塔身设计(含CAD零件图装配图)

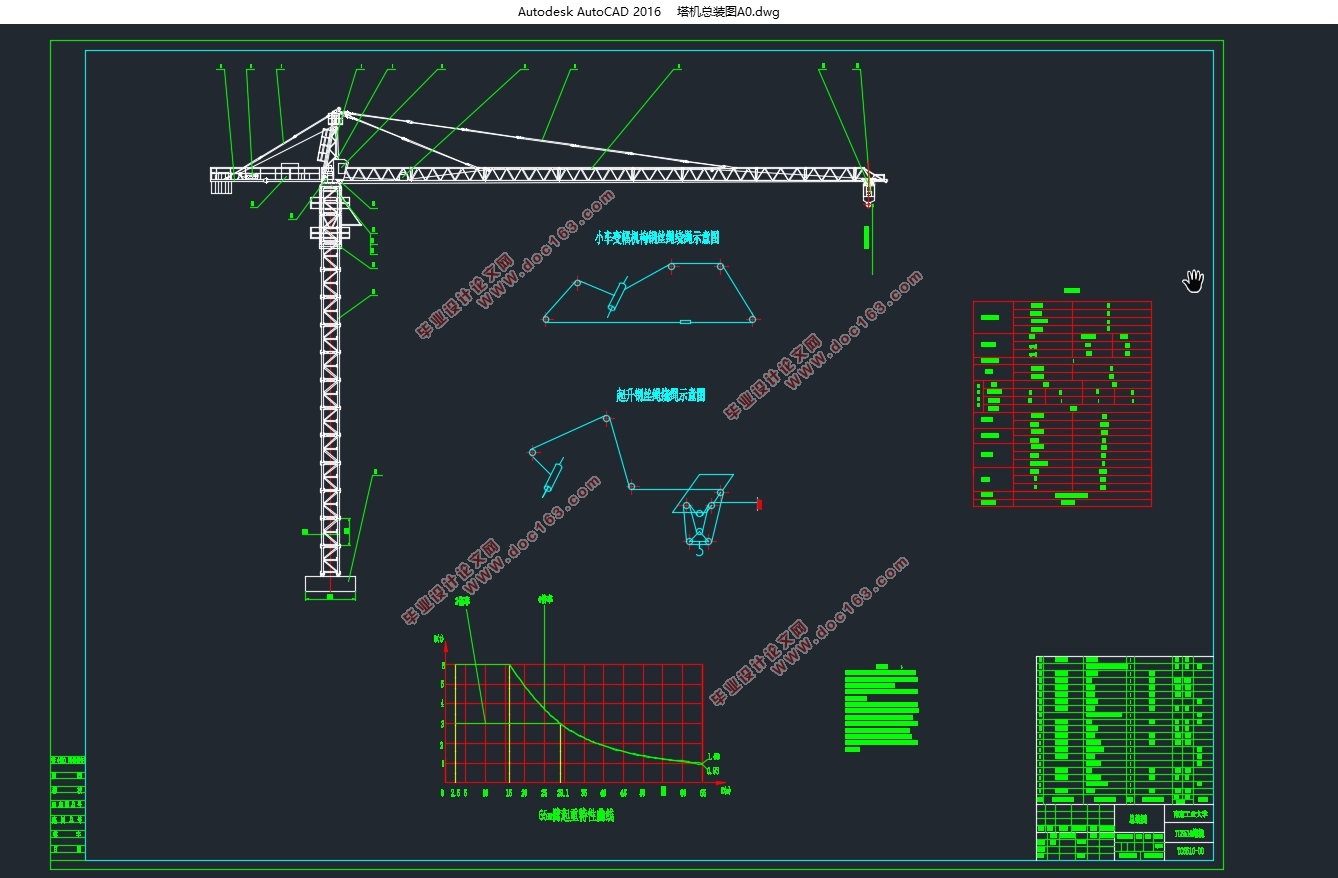

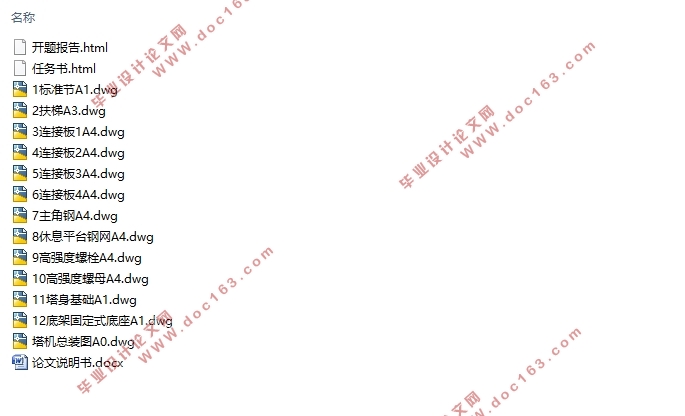

TC6510型塔机塔身设计(含CAD零件图装配图)(任务书,开题报告,论文说明书9000字,CAD图13张)
本文对塔式起重机的发展历史和趋势进行了概述，介绍了国内塔机的各种类型和编号规则，并对塔机的结构进行了分析和说明。
本次设计参考了起重机设计规范和钢结构设计规范，对塔身进行载荷分析，选取了三种特殊工况，对塔身进行验算。首先将塔身视为压弯构件，画出塔身的受力图、剪力图和弯矩图，进行强度刚度的验算，然后再对塔身整体稳定性和腹杆稳定性进行验算。在结构连接方面，选择10.9级M36高强度螺栓进行标准节的连接，选取角焊缝中侧缝连接方式进行腹杆的连接，经验算螺栓和焊缝强度均符合要求。
关键词：塔身 结构设计 强度 刚度 稳定性
 
Design of TC6510tower crane tower body
Abstract
This paper summarizes the development history and trend of tower crane, introduces various types and numbering rules of domestic tower crane, and analyzes and explains the structure of tower crane.
This design referred to crane design specifications and steel structure design specifications, carried out load analysis on the tower body, selected three special working conditions, and checked the tower body.First, the tower body is regarded as a bending member, and the force diagram, shear diagram and bending moment diagram of the tower body are drawn to check the strength and rigidity, and then the overall stability of the tower body and the stability of the abdominal rod are checked.In terms of structural connection, 10.9-class M36 high-strength bolts were selected for the connection of standard joints, and the connection method of the middle side seam of the angular weld was selected for the connection of the abdominal rod.After calculating the bolts and weld strength meet the requirements. [资料来源：http://THINK58.com]
Key Words: Tower body  Structural design  Strength  Stiffness  Stability 


[版权所有：http://think58.com]

目录
摘  要    1
Abstract    II
第一章 绪论    1
1.1我国塔式起重机发展概况    1
1.2塔式起重机的编号和分类    1
1.3 塔机现存问题    2
第二章 塔身结构分析    3
2.1 塔机结构分析    3
2.2 塔机相关问题的思考    3
2.3 塔身设计概述    4
第三章 TC6510型塔机塔身设计计算    6
3.1 塔身几何尺寸和材料    6 [资料来源：http://www.THINK58.com]
3.2 确定计算工况    7
3.3回转支承以上塔身受力分析数值汇总    8
3.4 塔身刚性的验算    12
3.4.1工况1    14
3.4.2工况2    15
3.4.3工况3    16
3.5 塔身强度验算    18
3.5.1工况1    19
3.5.2工况2    21
3.5.3工况3    23
3.6 塔身稳定性验算    25
3.6.1塔身整体稳定性    25
3.6.2缀条稳定性    28
3.7 塔身连接部分的计算    30
3.7.1高强度螺栓连接计算    30
3.7.2 标准节腹杆连接焊缝设计计算    34
3.8 经济性分析    35
第四章 总结与展望    37
参考文献    38
致谢    39
