双吊篮施工升降机设计吊篮及自动停层装置设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

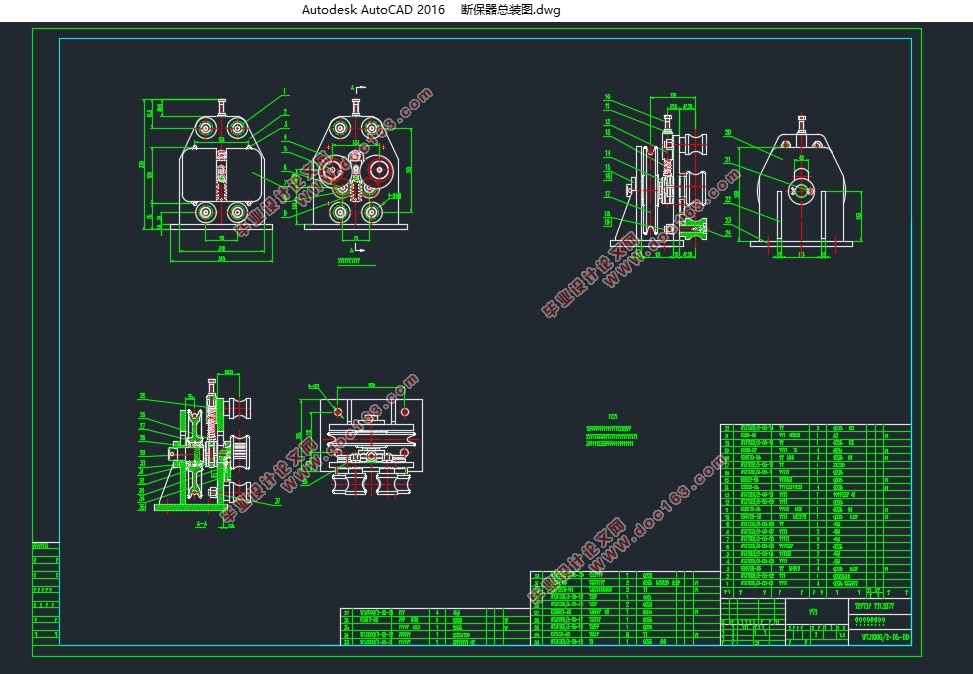

双吊篮施工升降机设计吊篮及自动停层装置设计(含CAD零件图装配图)(论文说明书15000字,CAD图10张)
升降机主要参数介绍
在施工升降机中,吊笼(或平台、料斗等)是核心的组成部分,是运送重物及工人的主要承载机构,通过电动机传动实现在导轨架上上下移动。主要应用于建筑工地,尤其是在施工或维修高层建筑时使用,因此也称为建筑用施工电梯,是建筑中经常使用的载货施工机械,双吊篮施工升降机由吊篮、驱动机构、标准节、附墙、底盘、围栏、电气系统等几部分组成,由于其独特的箱体结构使其更加安全,双吊篮施工升降机在工地上通常是配合塔吊使用,一般载重量在1-5吨,运行速度为1-60M/min。

主要参数如下:
标准节重量:1.3 KN;
标准节尺寸:0.8×0.8×1.5m
吊笼重: 15KN;
最大吊杆起重量:q = 1.3 KN;
每个吊笼的额定载重量为:  10 KN;
提升高度: 90m;
最大附着间距:L = 15m;
标准节高:h = 1.5m;
起升速度:v = 14-16m/min;
导轨架最大建设高度:H = 100m;
吊笼空间尺寸:3.7×1.4×2.1m;
工作吊笼数:N=2;
主电机额定功率:P = 7.5kW。

[来源:http://think58.com]


  [资料来源:THINK58.com]

双吊篮施工升降机设计吊篮及自动停层装置设计(含CAD零件图装配图)
双吊篮施工升降机设计吊篮及自动停层装置设计(含CAD零件图装配图)
双吊篮施工升降机设计吊篮及自动停层装置设计(含CAD零件图装配图)
双吊篮施工升降机设计吊篮及自动停层装置设计(含CAD零件图装配图)

[来源:http://www.think58.com]
目录
第一章 升降机主要参数介绍    1
第二章 计算吊笼载荷    2
2.1风载荷的计算    2
2.1.1  计算风压q    2
2.1.2 风压高度变化系数     3
2.1.3 风力系数C    4
2.1.4 迎风面积计算    5
2.2 结构的起升冲击载荷    6
2.3 升降机吊笼滚轮在主弦杆上的摩擦力    7
第三章 工况确定    8
3.1 可能存在的工况    8
3.2 确定计算工况    9
3.3 计算典型工况下结构承受的弯矩    9
第四章 主弦杆结构整体稳定性校核    10
4.1 升降机最大自由工作高度确定(第一附着位置)    10
4.1.1 主弦杆长细比    10
4.1.2 风载荷对主弦杆根部弯矩及应力校核    10
4.1.3 计算工况I条件下的结构稳定性    10
4.1.4 计算工况II下的结构的整体稳定性    11

[资料来源:http://THINK58.com]


4.1.5 计算工况III下,结构的整体稳定性    11
4.2 第一附着位置支撑后的最大工作高度确定(第二附着位置)    12
4.2.1 设定长细比,确定二附着支撑之间的间距    12
4.2.2 最大风载荷对主弦杆的弯矩    13
4.2.3 在计算工况I条件下的结构稳定性    13
4.2.4 在计算工况II条件下的结构稳定性    13
4.2.5 计算工况III下结构的稳定性    14
4.3 确定第二附着支撑后的最大工作高度(第三附着位置)    14
4.3.1附着支撑之间的间距以及长细比的确定    14
4.3.2 风载荷对第二附着支撑处的弯矩    15
4.3.3 计算工况I条件下结构特性    16
4.3.4 计算工况II条件下结构特性    16
4.3.5 计算工况III条件下的结构特性    16
第五章 吊笼架强度校核    17
5.1笼架承受的总载荷    17
5.2 笼架受力分析    17
5.3 关键连接焊缝强度校核    18 [资料来源:http://www.THINK58.com]
5.3.1 吊笼连接驱动耳板处的焊缝校核    18
5.3.2 驱动架连接耳板处焊缝校核    19
5.3.3 安全钩板处焊缝校核    19
5.4 主要受力构件的强度校核    20
5.4.1 笼顶吊耳的校核    20
5.4.2 立梁槽钢的校核    20
第六章 驱动部分校核    21
6.1 电动机    21
6.1.1 电动机超载校验    21
6.1.2 电动机发热校验    21
6.2 制动器    22
6.2.1 制动时间计算    22
6.2.2 计算减速时间为5s的制动转矩     22
6.2.3 计算制动功率Pb    22

[资料来源:http://www.THINK58.com]
