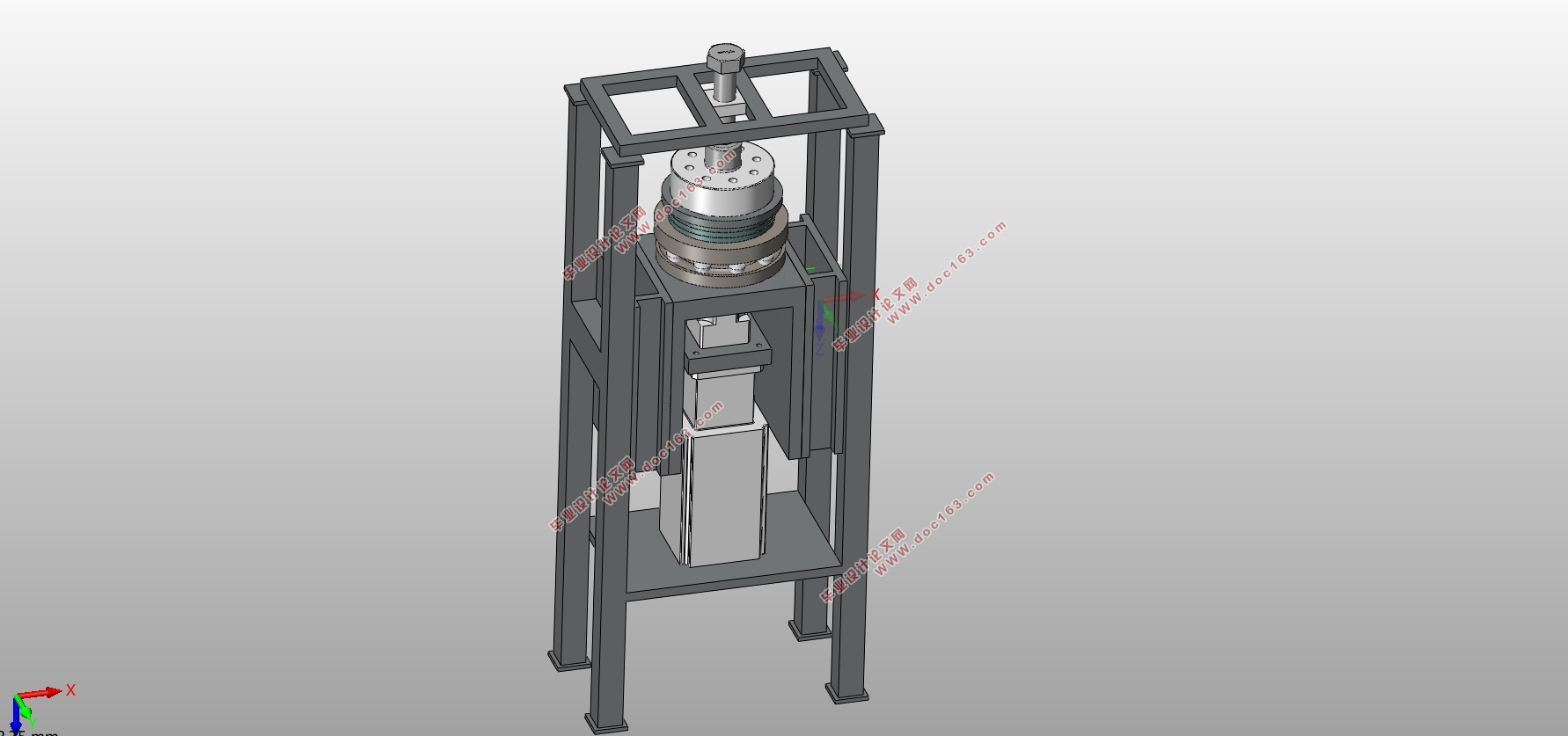

钢球疲劳试验机—机械系统设计(含CAD图,SolidWorks三维图)

钢球疲劳试验机—机械系统设计(含CAD图,SolidWorks三维图)(任务书,开题报告,外文翻译,论文说明书13000字,CAD图5张,SolidWorks三维图)
摘要
近年来，由于环境与能源的问题日趋紧张，风力发电作为一种绿色发电方式逐步得到各个国家得关注。风力发电机组中的回转支承是其中核心部件，风力发电机对回转支承的制造精度和材料质量要求很高，风力发电机安装运行后一旦回转支承发生问题会导致巨大的经济损失，所以有必要在回转支承安装运行前进行试验，确保回转支承在运行时有足够的可靠性。针对回转支承中钢球容易发生疲劳，而钢球的疲劳失效决定了回转支承的寿命。在高速重载及复杂工况下对钢球进行疲劳试验是研究钢球疲劳的最有效途径。本课题针对风电回转支承用钢球的疲劳试验进行试验机的设计，有效监测钢球的疲劳状况，为保证回转支承的可靠性提供合理的依据。
关键词：回转支承 钢球 试验机 三维建模 强度校核

Steel Ball Fatigue Tester—Mechanical System Design
Abstract
In recent years, due to the increasingly tense environmental and energy issues, wind power generation as a green power generation method has gradually attracted the attention of various countries. Slewing bearings are the core components of wind power generators. Wind power generators’ slewing bearings require high manufacturing accuracy and material quality. Once the problems of slewing bearing occurs after installation and operation of wind power generators, it will cause huge economic losses. Therefore, it is necessary to test before installation and operation of slewing bearing to ensure that the rotary bearing has sufficient reliability in operation. The fatigue of steel ball in slewing support is easy to occur, and the fatigue failure of steel ball determines the life of slewing support. Fatigue test of steel balls under high speed, heavy load and complex working conditions is the most effective way to study the fatigue of steel balls.In this paper, the fatigue tester of steel balls used in wind power slewing bearings is designed, effectively monitors the fatigue status of steel balls, and provides a reasonable basis for ensuring the reliability of slewing bearings。

Key words：Slewing bearing；steel ball；testing machine；3D modeling；strength check



[资料来源：http://think58.com]
目录
摘要    Ⅰ
Abstract    ⅠⅠ
第一章 绪论    1
1.1课题背景及意义    1
1.2国内研究现状    1
1.3国外研究现状    2
1.4钢球疲劳试验机现存问题    3
1.5钢球产生缺陷的原因    3
1.6钢球疲劳失效检测及试验方法    4
1.7钢球疲劳试验机的总体设计方法    4
1.7.1球-盘试件    4
1.7.2钢球疲劳试验机动力装置设计    4
1.7.3钢球疲劳试验机螺栓加载装置设计    5
1.7.4钢球疲劳试验机的机架设计    5
第二章 钢球疲劳试验机零部件的设计、校核及建模    6
2.1钢球疲劳试验机的技术要求    6
2.2电动机设计    7
2.2.1电动机选型    7
2.2.2电动机建模    7
2.3减速器设计    10
2.3.1减速器选型    10 [来源：http://think58.com]
2.3.2减速器建模    11
2.4普通碟形弹簧设计、校核及建模    13
2.4.1普通碟形弹簧设计    13
2.4.2普通碟形弹簧校核：    15
2.4.3普通碟形弹簧建模    15
2.5称重传感器选型及建模    16
2.5.1称重传感器选型    16
2.5.2称重传感器建模    16
2.6加载系统设计及校核    17
2.6.1与称重传感器螺纹连接螺钉选型及校核    17
2.6.2加载螺栓选型及校核    19
2.7胀套选型设计及建模    19
2.7.1胀套选型    19
2.7.2胀套建模    20
2.8滚道设计及建模    21
2.8.1滚道参数计算    21
2.8.2滚道外形建模    22
2.9推力圆柱滚子轴承选型及建模    22
2.9.1推力圆柱滚子轴承选型    23
2.9.2推力圆柱滚子轴承建模    23
2.10传动轴设计、校核及建模    24

2.10.1传动轴设计    24
2.10.2传动轴校核    24
2.10.3推力圆柱滚子轴承建模    25
第三章 钢球疲劳试验机的模拟装配及运动仿真    26
3.1钢球疲劳试验机的模拟装配    26
3.2钢球疲劳试验机的运动仿真    27
第四章 钢球疲劳试验机经济性分析    29
4.1钢球疲劳试验机的成本计算    29
4.2钢球疲劳试验机的经济性分析    31
总结    33
参考文献    34
致谢    36
