红旗汽车头枕装配线(生产线)设计(含CAD零件图装配图)

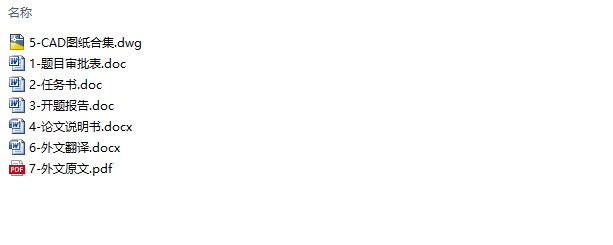

红旗汽车头枕装配线(生产线)设计(含CAD零件图装配图)(选题审核表,任务书,开题报告,外文翻译,论文说明书17000字,CAD图15张)
摘 要
随着制造业不断追求生产效率的情况下中国是全球人数人口基数很多的国家，其中流动性也很大得大，同时随着经济的发展和人们生活节奏的加快还有各个行业的发展，自动化的产物也跟着时代的进步而到来随着汽车行业的发展越来越块，对于汽车装配中的领域内也有着很大的需求，本课题的目的是红旗汽车头枕装配线设计，长春枫实科技有限公司，本设计是应用专业知识完成红旗汽车头枕的装配线的设计。该设备能完成对红旗汽车前、后头枕的装配。本设计需要完成支撑工作台的设计，翅膀件、头枕骨架和头枕杆装配机构的设计。本次设计的的过程中通过各方面的学习树立正确的设计思想，培养分析问题、解决问题的能力。整个系统机构设计简单，结构精妙，性能稳定，实现多功能。确定研究方向和思路，之后基于工程原理，最后再进行制图与建模：使用AutoCAD，Catia等来进行设计后的制图以及三维建模。
关键词：头枕；装配

Abstract
With the continuous pursuit of production efficiency in the manufacturing industry, China is a country with a large population base in the world, among which the mobility is also very large. At the same time, with the development of economy, the acceleration of people's living rhythm and the development of various industries, the products of automation also come with the progress of the times. With the development of the automobile industry, more and more pieces are produced in the field of automobile assembly There is also a great demand. The purpose of this project is to design the assembly line of Hongqi automobile headrest. Changchun Fengshi Technology Co., Ltd. This design is to apply professional knowledge to complete the design of the assembly line of Hongqi automobile headrest. The equipment can complete the assembly of the front and rear headrests of Hongqi automobile. This design needs to complete the design of the support table, wing parts, headrest frame and headrest rod assembly mechanism. In the process of this design, through the study of all aspects, set up the correct design idea, and cultivate the ability to analyze and solve problems. The whole system is simple in design, exquisite in structure, stable in performance and multi-function. Determine the research direction and ideas, and then based on the engineering principle, finally carry out the mapping and modeling: use AutoCAD, CATIA, etc. to carry out the mapping after design and 3D modeling. [来源：http://think58.com]
Keywords: Double speed chain

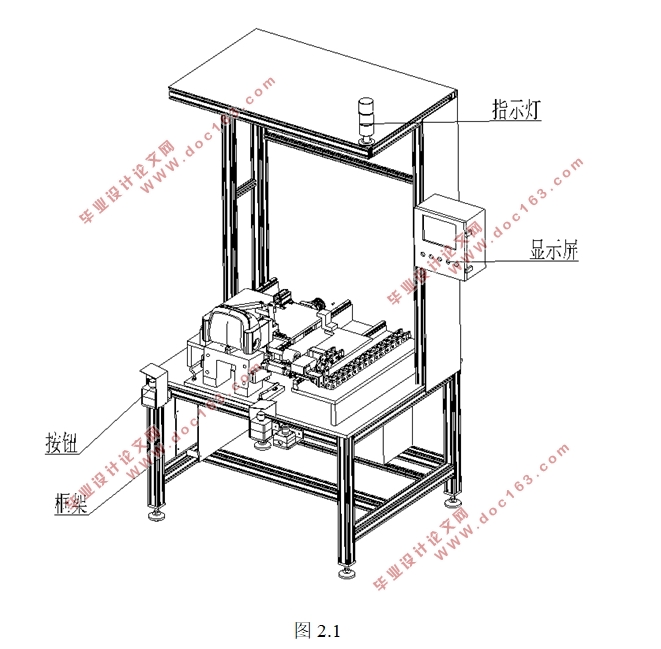

2.4总体设计方案
设计参数的确定
a.生产线可容纳2名操作员同时操作，合理分配工序，保证每名操作员在4.5 min内完成各自的工序
b.压缩空气：6 Bar
设备电压：400V/50HZ 或 220V/50HZ
无论设备或工作台都有接地线
c.品牌要求（若涉及到按以下品牌选择）：
                        气动类品牌：Festo
                        PLC：SIEMENS 300
                        光电,接近传感器类：
视觉传感器：
                        安全光栅：KEYENCE
                        标准件类（定位销等）：MISUMI

                        滑轨、滑台：上赢
                        按钮类：光电  BANNER
                        电控柜：Rittal cabinet
                        脚轮：韩国进口福马脚轮
                        拧螺丝系统： 电动螺丝刀
                        电脑：研华工控机
                        打印机：斑马（带卷签纸功能）

[来源：http://think58.com]

                        扫描枪：HONONEYWELL（无线；一维二维都可扫描）


[来源：http://think58.com]

目 录
1 绪论    1 [来源：http://www.think58.com]
1.1 目的意义    1
1.2 国内外装配现状    1
1.2.1 国内现状分析    1
1.2.2国外现状分析    1
1.2.3夹具的发展趋势    2
1.3研究内容    2
2红旗汽车头枕装配线设计    5
2.1红旗汽车头枕装配线设计技术背景    5
2.2红旗汽车头枕装配线设计组成部分    5
2.3 总体布局分析    5
2.4总体设计方案    6
2.5  总体方案设计    8
2.6  红旗头枕翅膀装配工作台机械结构设计    9
2.6.1红旗头枕翅膀装配工作台工作内容    9
2.6.2红旗头枕翅膀装配工作台动作分析    9
2.6.3设计效果过程    9
2.7  头枕杆与头枕骨架装配工作台机械结构设计    9
2.7.1头枕杆与头枕骨架装配工作台机械结构设计工作内容    9
2.7.2红旗头枕翅膀装配工作台动作分析    9 [来源：http://think58.com]
2.8综合设备零件设计原则    9
3 设计部件选型计算    11
3.1装配设计整体框架    11
3.1.1 整体设备的框架    11
3.1.2 整体设备的地脚选型    12
3.2 主要零部件部分选型    14
3.2.1 滑轨部分的选型    14
3.2.2 气缸部分的选型    16
3.2.3 电机部分的选型    18
3.2.4 轴的选择及校核    21
3.2.5轴承座的选型    22
3.2.6同步带轮的选型    23
3.2.7导向轴支座    23
3.3 轴承的选择    24
3.4轴承的选择及校核    24
3.5选择键连接的类型和尺寸    26
3.5.1校核键连接的强度    26
3.5.2 轴承寿命计算    27
4运用三维软件进行建模    28
4.1整体设计建模示意图    28
4.2整机性能分析    29
4.2.1整体框架的结构分析    29 [资料来源：www.THINK58.com]
4.2.2总装配干涉检查    29
5红旗汽车头枕装配线项目管理与质量管理    30
5.1项目管理内容和流程、工作计划横道图    30
5.2.质量管理    31
6红旗汽车头枕装配线项目对安全、环境、能耗、社会影响分析    33
6.1安全方面    33
6.2环境方面    33
6.3社会影响    33
6.4法律方面    33
6.5工程师责任    33
7红旗汽车头枕装配线经济成本分析    34
7.1外购件清单    34
7.2加工件清单    36
7.3加工件成本分析    38
8 结论    39
参考文献    40
致  谢    41 [来源：http://think58.com]
